4) Коннекторы видеовыхода
• BNC: через BNC-коннектор передается композитный видеосигнал 1,0 В / 75 Ом.
• Y/C: через этот коннектор передается сигнал яркости Y (1,0 В) и сигнал цветности C (0,3 В).
Контакт
Гнездо Y/C
1
ЗЕМЛЯ Y
2
ЗЕМЛЯ С
3 Y
4
С

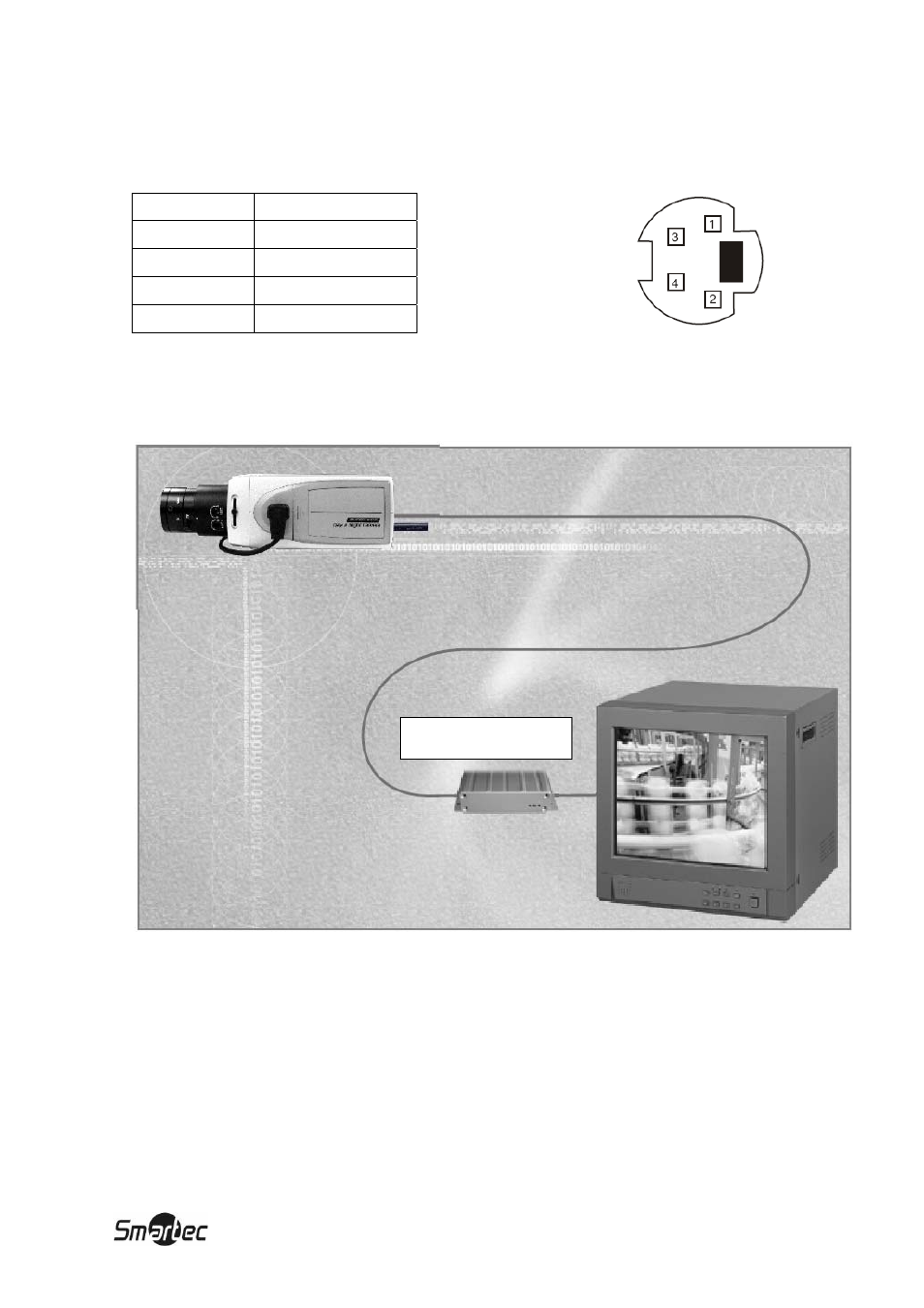

• UTP: передача видеосигнала по неэкранированной витой паре снижает стоимость кабеля для пе-
редачи видеосигнала и повышает эффективность системы.
Приемник UTP
