Инструкция по эксплуатации Smartek STM-190 TFT-монитор
Страница 31

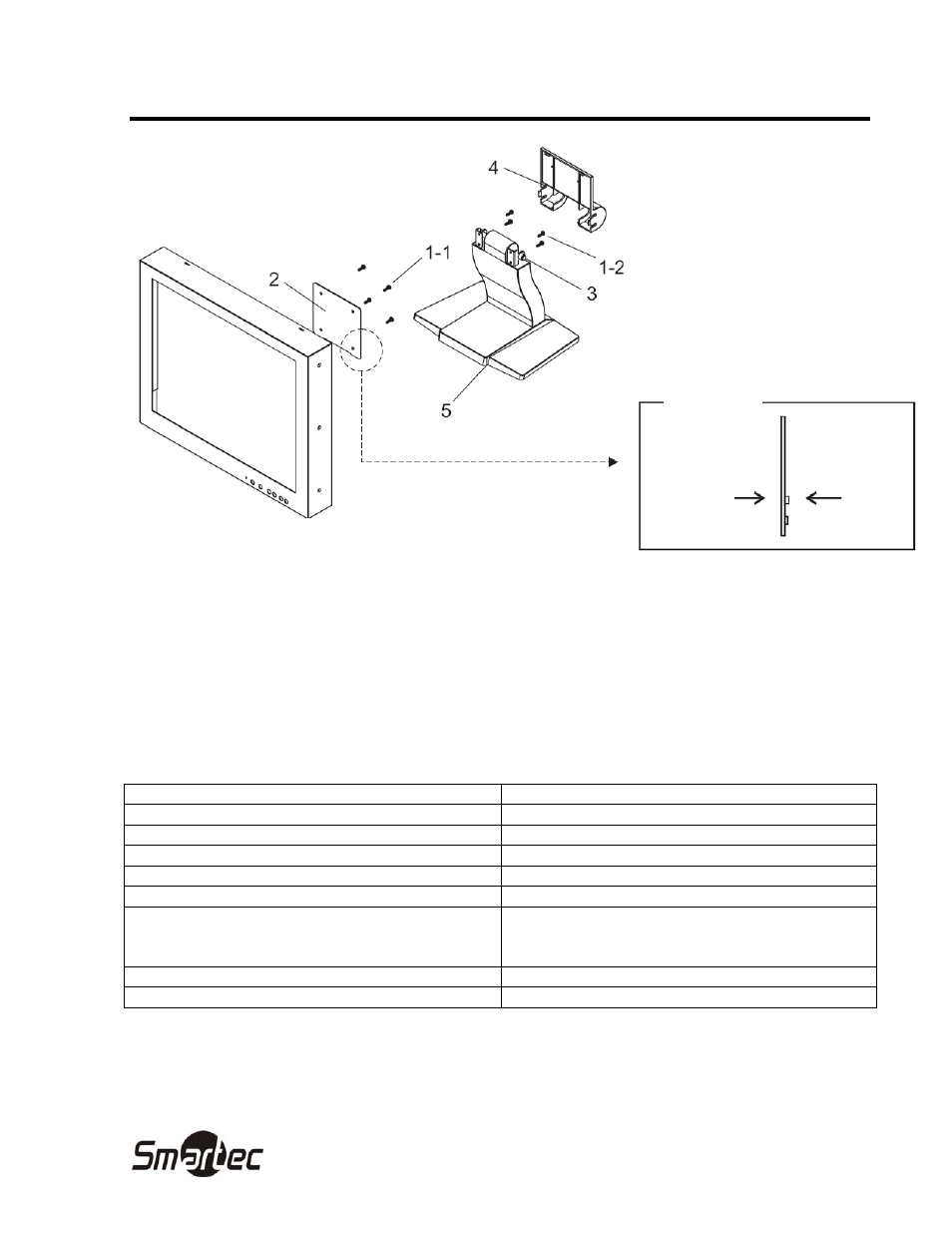

НАСТОЛЬНЫЙ ВАРИАНТ 15",17",19" - дополнительно
1-1.ВИНТ размер FH4X6
1-2. ВИНТ размер M4
2. МЕТАЛЛИЧЕСКАЯ
ПЛАСТИНА
3. ШАРНИР
4. КРЫШКА ШАРНИРА
5. ОПОРА
РАЗРЕЗ
МОНИТОР
ОПОРА
Чтобы правильно установить настольную опору для ЖК-монитора,
Прежде всего, закрепите металлическую пластину на ЖК-мониторе при помощи 4 винтов
размера FH4X6, затем прикрепите опору к пластине с помощью 4 винтов размера M4.
Затем закрепите крышку шарнира в отверстиях на задней стороне ЖК-монитора.
Примечание ) 1. Так как металлическая пластина имеет расстояние между отверстиями в
соответствии со стандартом VESA, использовать ее можно только с мониторами,
совместимыми с данным стандартом.
2. ВНИМАНИЕ : Для безопасности и удобства используйте только прилагаемые винты
размера FH4X6 для закрепления металлической пластины на ЖК-мониторе.
Перемещение в вертикальной плоскости -5
o
~ 30
o
(вверх или вниз)
Монтаж ЖК-панели
Восемь (8) M4 x 8
Материал
Пластик и металл
Покрытие
Краска
Максимальная нагрузка
4.5 кг
Размеры
256.5 мм x 165 мм x 190 мм
Для 15" (Высота) : 355 мм
Для 17" (Высота) : 371.25 мм
Для 19" (Высота) : 388 мм
Масса
Нетто
В упаковке
1.2.кг
1.5 кг
