ПОДКЛЮЧЕНИЕ
Для подключения монитора подсоедините кабель камеры или другого источника
видеосигнала к одному из BNC-разъемов или от компьютера к ПК-разъему на задней
панели монитора. Можно использовать и левый, и правый BNC-разъем. Второй разъем
можно при желании подключить к оборудованию другого пользователя – получателя того
же видеосигнала.
Автоматическое согласование нагрузки
Входная схема монитора обычно имеет согласованную нагрузку 75Ω, но используемые в
данном приборе BNC соединения имеют автоматические устройства согласования
нагрузки. При соединении двух кабелей внутреннее согласование выключается, и
оконечная нагрузка производится на конечном устройстве. Такая же система действует
для разъемов Y/C (S-Video).

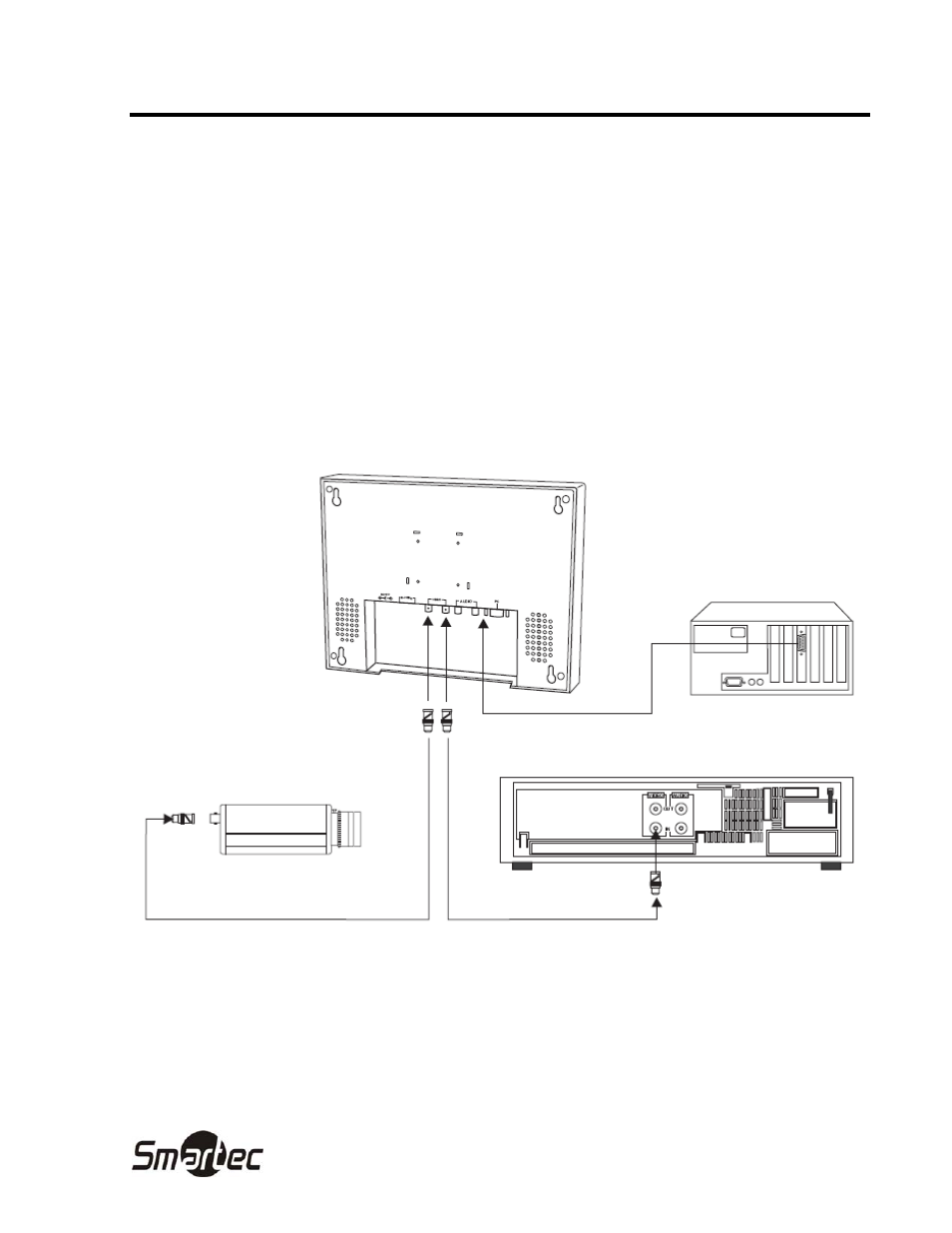

Задняя панель типичного ЖК-монитора
Задняя панель типичного спецвидеомагнитофона
Камера или другой источник сигнала
Дополнительная линия подключения другого
видеооборудования
