РАЗЪЕМЫ НА ЗАДНЕЙ ПАНЕЛИ

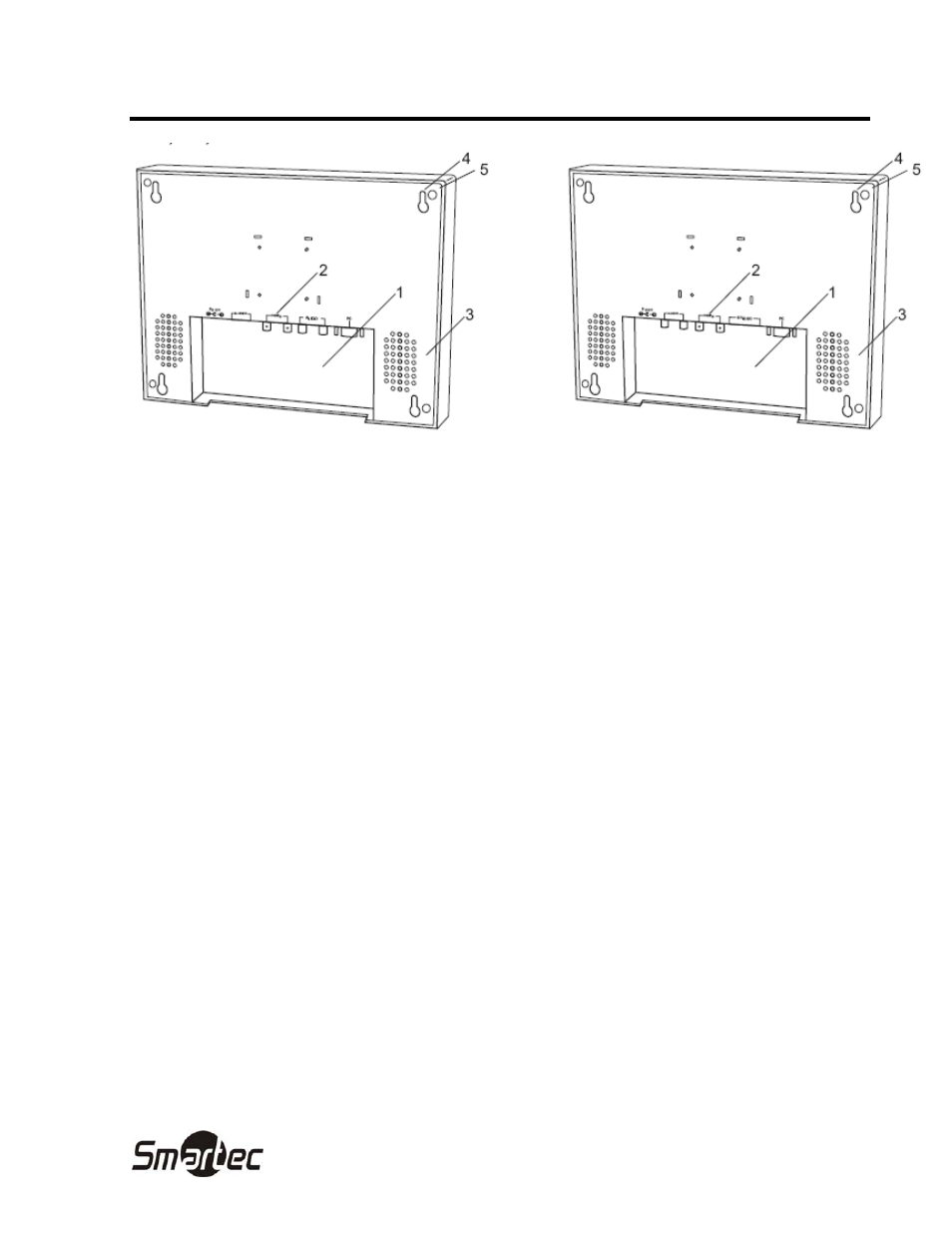

Задняя панель типичного цветного ЖК-монитора
1. Ниша для подвода кабелей
Место расположения всех кабелей. Включите вилку прилагаемого настольного источника питания в
разъем 12В постоянного тока. Питание монитора – 12 В постоянного тока от универсального
источника питания TT (100-240 В переменного тока, подробнее см. в спецификациях).
2. Разъемы BNC (и Y/C) и ПК
Подключите кабель от камеры, видеомагнитофона или другого источника видеосигнала. Как левый,
так и правый разъем, BNC или Y/C, может быть входным или выходным. Внутри имеются
автоматическое устройство согласования нагрузки. См. ниже раздел Подключение.
3. Динамики
Аудиовходы с высоким импедансом. Разъемы RCA слева (белый) и справа (красный). При
подключении только одного шнура, подключаются оба динамика (двойной монозвук).
4. Монтажные отверстия
Вы можете повесить монитор на стену на винтах или шурупах. Винты не должны входить глубже,
чем на 25 мм.
5. Монтажное гнездо с резьбой
Гнезда с резьбой это усиленная точка крепления для монтажа монитора. Его можно установить в
любом положении. Винты не должны входить глубже, чем на 6 мм. Число витков резьбы - 10-32.
