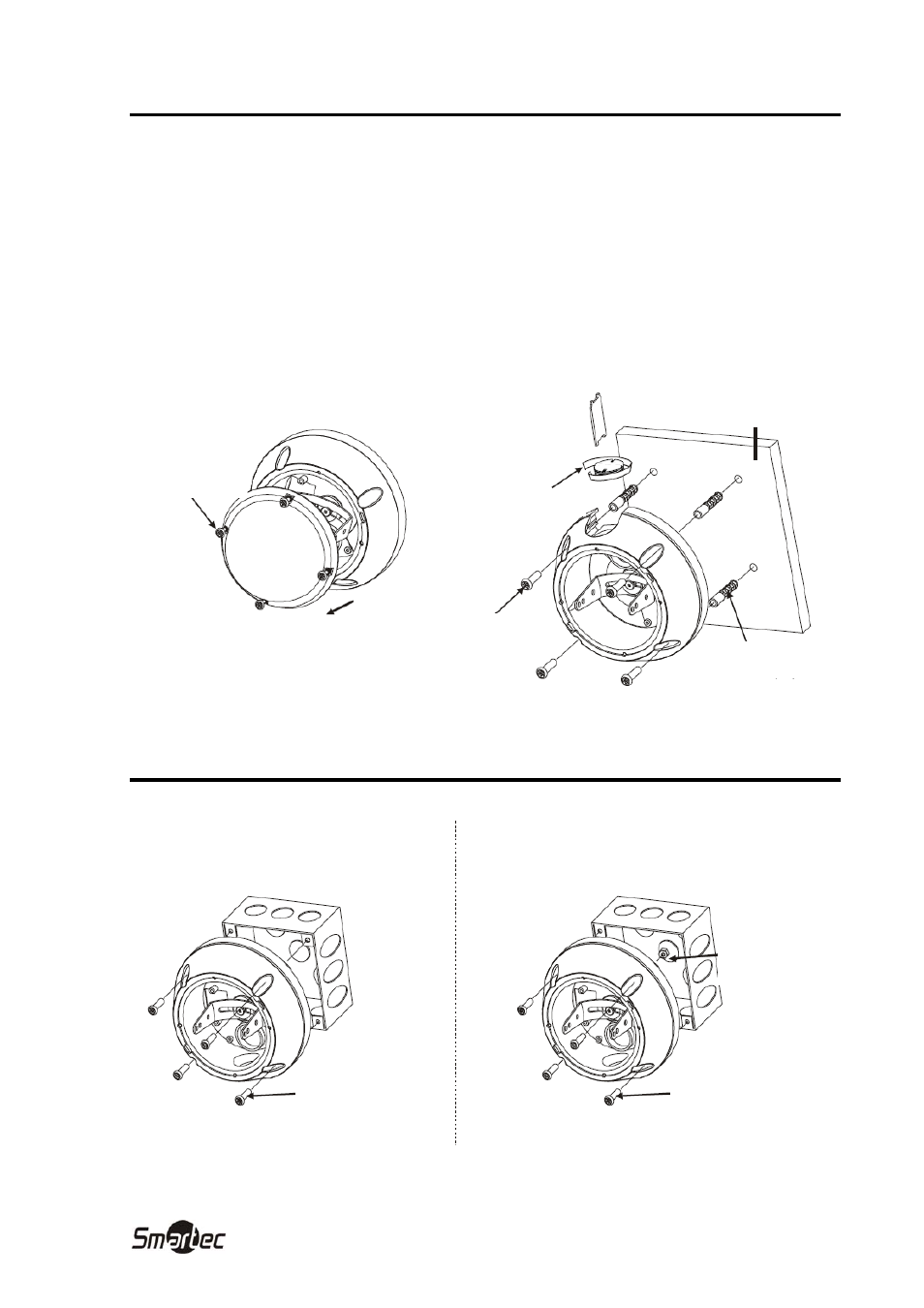

УСТАНОВКА БАЗЫ
ВНИМАНИЕ: При установке камеры вне помещения необходимо точно следовать
приведенным ниже инструкциям.
1. Освободите четыре винта со звездообразным углублением, расположенных в средней
части кожуха. Не выкручивайте их полностью.
2. Просверлите отверстия для четырех дюбелей для крепежных винтов. Вставьте дюбели
в отверстия и прикрепите кожух с помощью крепежных винтов.
3. Перед установкой оберните резьбу подсоединения кабелепровода тефлоновой
уплотнительной лентой. (Тефлоновая уплотнительная лента не входит в комплект
поставки).
Винт со звездообразным углублением M3 x 12 (4x)
Стена / Потолок
Пластиковый дюбель (4x)
Винт со звездообразным углублением
M6 x 35 (4x)
Тефлоновая лента
Винт с
звездообразным
углублением
M3 x 12 (4x)
Винт с
звездообразным
углублением
M6 x 35 (4x)
Пластмассовый
дюбель (4x)
Стена / потолок
Тефлоновая лента
КРЕПЛЕНИЕ КОЖУХА К РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКЕ
Кожух также может крепиться к
четырехсекционной распределительной
коробке.
Кожух также может крепиться к
двухсекционной распределительной
коробке.
Винт со звездообразным углублением
UNC 8-32 x 0.75
Винт со звездообразным углублением
UNC 8-32 x 0.75
Шестигранная гайка
(UNC 8-32) x2
Винт с звездообразным
углублением
UNC 8-32 х 0.75
Шестигранная гайка
( UNC 8-32) х 2
Винт с звездообразным
углублением
UNC 8-32 х 0.75
Кожух также может крепиться к четырех-
секционной распределительной коробке.
Кожух также может крепиться к двух-
секционной распределительной коробке.
