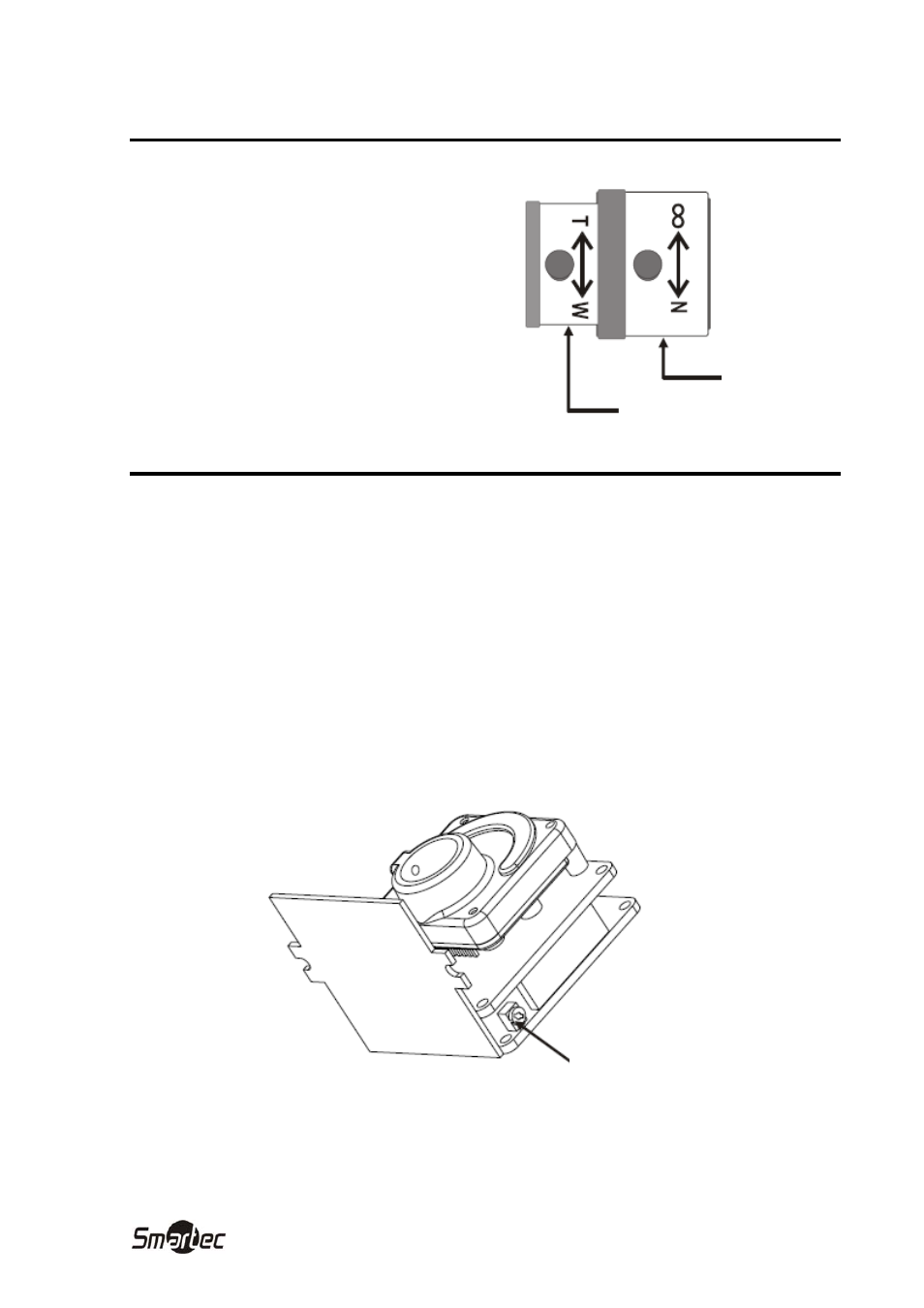

НАСТРОЙКА ОБЪЕКТИВА (объектив с переменным фокусным
расстоянием)
Увеличение:
изменение настройки поля зрения от
«Телефото» (T) до «Широкий угол» (W).
Фокус: изменение настройки фокусировки
объектива от «Ближний» (N) до «Бесконечность»
(
∞).
Настройка фокуса
Настройка углового поля
зрения
Настройка
фокуса
Настройка увеличения
РЕГУЛИРОВКА
Настройка фазы вертикальной синхронизации:
Настройка фазы синхронизации используется в системах с несколькими камерами, когда
питание камер осуществляется от разных источников, в результате чего камеры оказываются
не синхронизированными между собой. Это влияет на процесс автоматического переключения
камер, вызывая вертикальную прокрутку (“всплывание”) изображения в процессе переключения.
Потенциометр фазы синхронизации позволяет производить регулировку синхронизации по
линии питания в диапазоне от 0 до 360 градусов по отношению к моменту пересечения
переменным напряжением нулевой отметки.
А. Убедитесь, что подключение всех камер выполнено по единой схеме.
Б. С помощью расположенного на камере потенциометра синхронизации выполняйте
настройку синхронизации до полного исчезновения вертикальной прокрутки изображения
на мониторе при автоматическом переключении камер.
Фазовая синхронизация полей
Потенциометр
синхронизации
