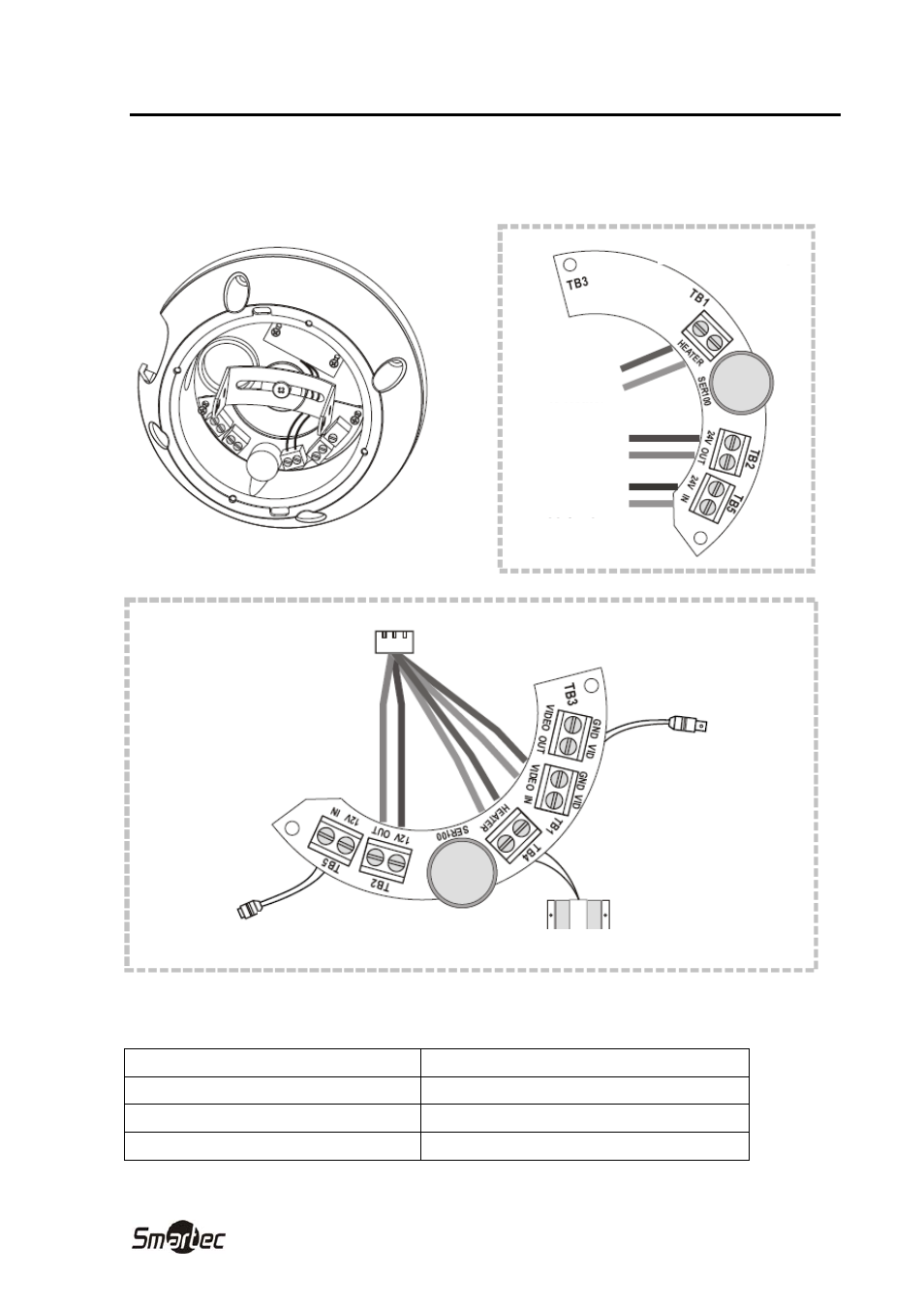

УСТАНОВКА КОМПЛЕКТА ОБОГРЕВАТЕЛЯ
При установке в кожух камеры дополнительного обогревателя пользуйтесь следующими
рисунками.
24 В пер. тока
Вых. 24 В на обогреватель
Вход линии питания 24 В
Выход линии питания 24 В
12 В пост. тока
ОБОГРЕВАТЕЛЬ
ПОДКЛЮЧЕНИЕ ПИТАНИЯ
ПОДКЛЮЧЕНИЕ ВИДЕОКАНАЛА
ПОДКЛЮЧЕНИЕ КАМЕРЫ
Выход 24 В
на обогреватель
Выход линии
питания 24 В
Вход линии
питания 24 В
24 В пер. тока
12 В пост. тока
ПОДКЛЮЧЕНИЕ КАМЕРЫ
ПОДКЛЮЧЕНИЕ ВИДЕО
ПОДКЛЮЧЕНИЕ ПИТАНИЯ
ОБОГРЕВАТЕЛЬ
•
ОБОГРЕВАТЕЛЬ (приобретается дополнительно)
Источник питания
24 В пер. тока / 12 В пост. тока
Потребляемая мощность
20 Вт
Включение обогревателя
При +5°С
Выключение обогревателя
При +15
°С
10
