Руководство по эксплуатации STC-2800
8

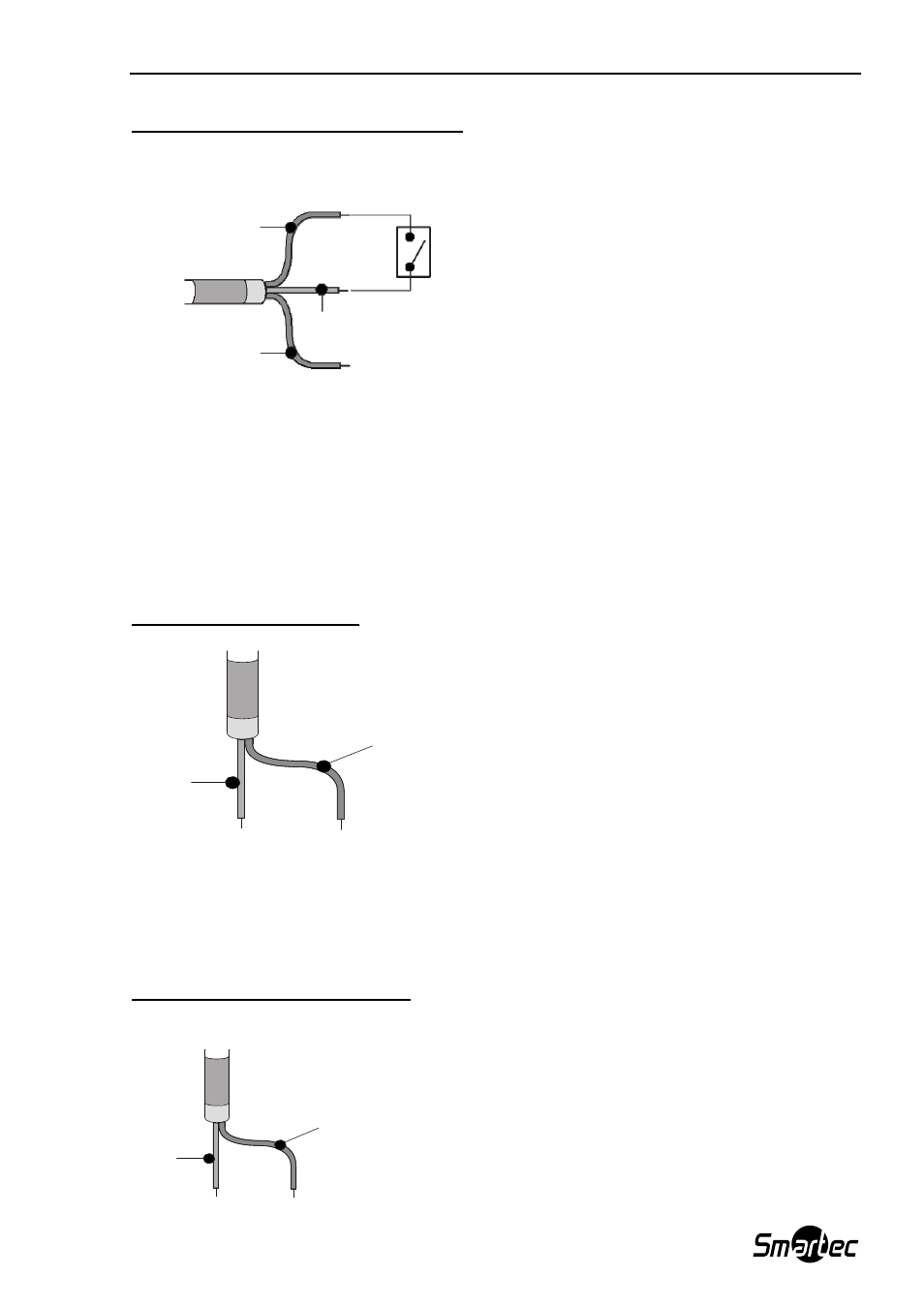

4.2 Внешнее управление Цвет – Ч/Б
Подключать к внешнему датчику освещенности.
GRD
красный Переключатель «ВКЛ/ВЫКЛ» (ON/OFF) режима Цвет – Ч/Б
EXT-IN
серый
EXT-OUT
белый
EXT-IN
Цвет: ОТКРЫТО
Ч/Б: ЗАКРЫТО
EXT-OUT:
Цветной режим: выход 0 В
Черно-белый режим: выход 5 В
Замечание: Для активации сигналов датчика выберите в меню «Черно-белый режим» функцию
EXT (B/W mode - EXT).
4.3 Подключение RS-485
RS-485(+)
(черный)
RS-485(-)
(розовый)
Подключение к RS-485:
Камера STC-2800 может управляться удаленно с помощью клавиатуры, использующей
полудуплексный интерфейс RS-485. Подсоедините контакты камеры Rx+, Rx- с Tx+ и Tx-
системы управления RS-485.
4.4 Соединение с объективом
ФОКУС Сигнал управления от ±3В до ± 12В (Желтый)
Общий
(синий)
Фокус
(желтый)
