Руководство по эксплуатации STC-2800
6

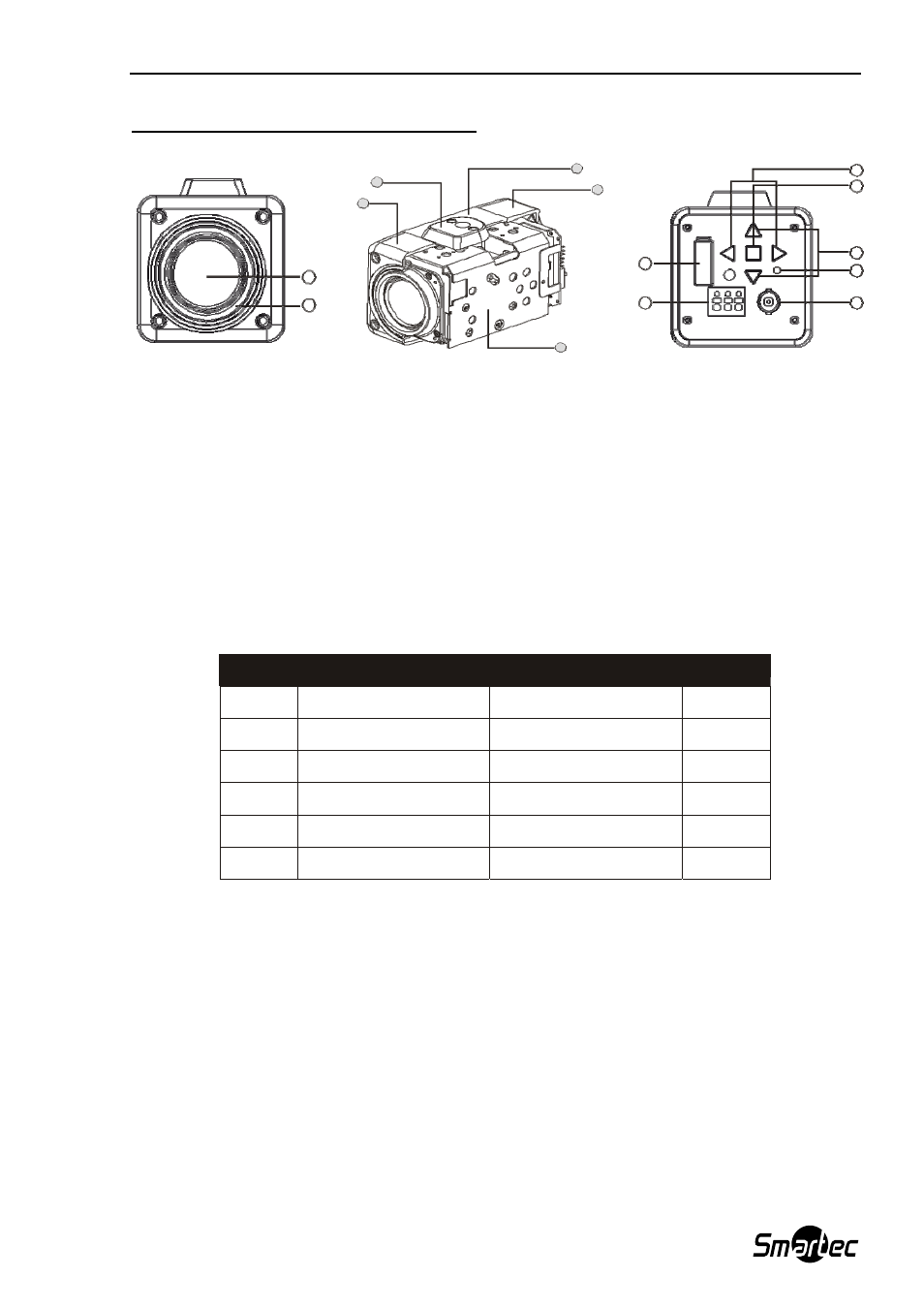

3. Названия элементов и их функций
1 Трансфокатор. Встроенный объектив с 22-х кратным оптическим и 11-ти кратным цифровым
увеличением
2 Крепление фильтра. Обычно используются фильтры диаметром 37 мм.
3 Передняя часть корпуса
4 Держатель. Используется для крепления кронштейна.
5 Корпус
6 Задняя часть корпуса
7 Модуль камеры
8 Соединитель интерфейса управления (12 контактов)
9 Кнопка «ТЕЛЕ, ШИРОКИЙ» (TELE, WIDE Button). Управление масштабом: Нажмите
«ШИРОКИЙ» (WIDE) для широкого угла обзора и «ТЕЛЕ» (TELE) для увеличения.
10 Кнопка «МЕНЮ» (MENU Button). Функциями меню на экранном дисплее (OSD) можно
управлять, когда экранный дисплей активирован.
11 Кнопка «БЛИЖЕ, ДАЛЬШЕ» (NEAR, FAR Button). Нажмите «БЛИЖЕ» (NEAR), чтобы
сфокусироваться на близлежащих объектах и «ДАЛЬШЕ» (FAR), чтобы сфокусироваться на
дальних объектах. Кнопки фокусировки активируются, когда режим Автоматической фокусировки
(AF mode) отключен.
12 Разъем BNC под 75-омный кабель. Подключается от камеры к монитору.
13 Клеммы подключения питания (12V DC) и сигнала внешнего датчика.
14 Индикатор питания (Power indicator). Светится, когда подается электричество.
Контакт Описание Описание Контакт
485- RS-485(-) RS-485(+) 485+
TX RS-232 TXD IN RS-232 RXD IN RX
EXT-IN Вход Земля GND
EXT-OUT Выход Пульт управления (К.2) АD2
АD1 Пульт управления (К.1) Ближе (-), Дальше (+) FOCUS
COM Общий Теле (-), Широкий (+) ZOOM
1
2
3
4
5
6
7
11
10
9
8
13 13
14
