Руководство по эксплуатации STC-2800
7

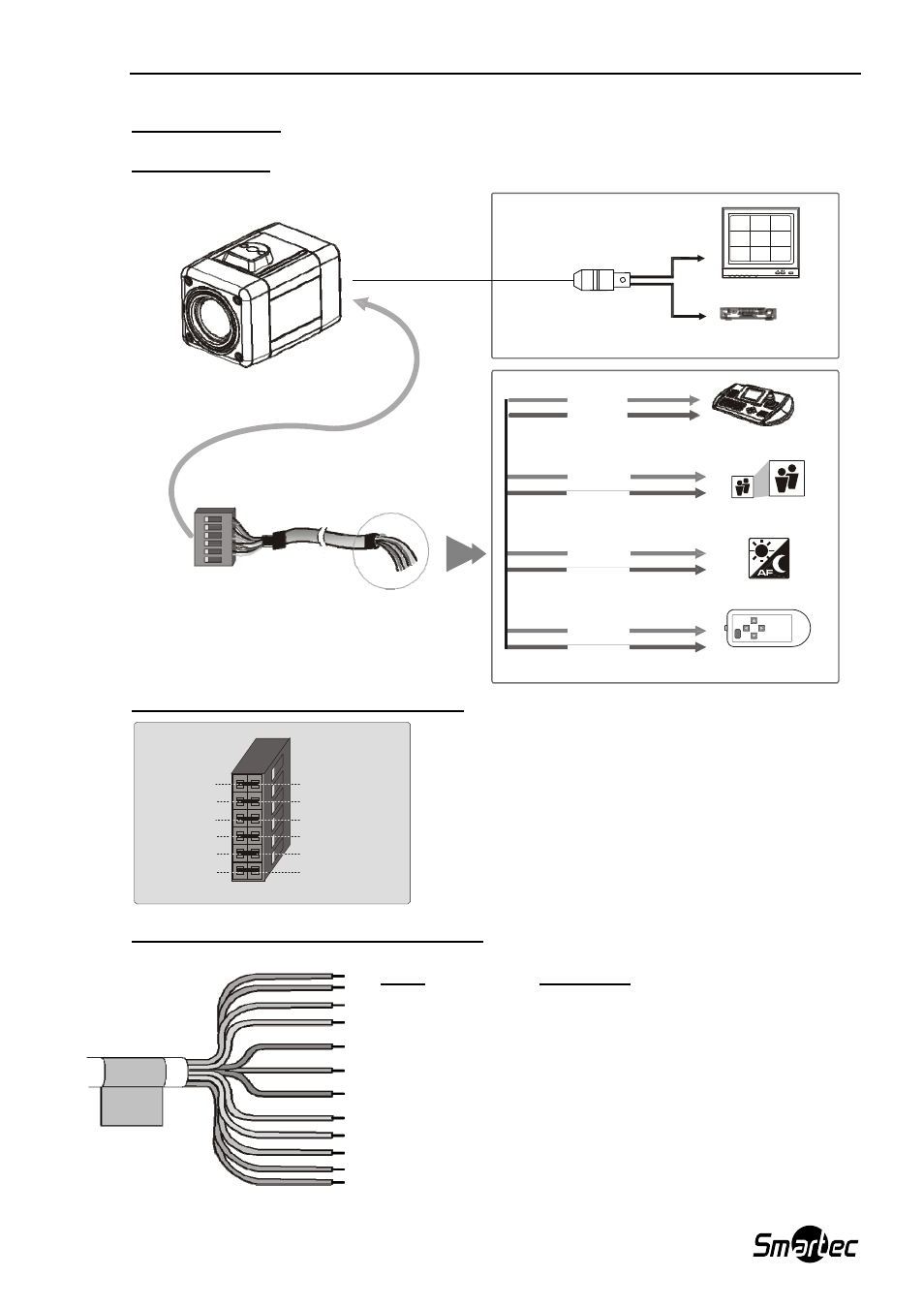

4. Подключение
Предупреждение: не подсоединяйте кабель питания, пока не сделаны все соединения.
Разъем под 75-Омный кабель
монитор
цифровой
видеорегистратор / видеомагнитофон
розовый
черный подключение RS-485
зеленый
желтый
Управление объективом
серый
белый
Режим День/Ночь
оранжевый
красный Пульт управления
4.1 Цветовая маркировка проводов
черный
розовый
коричневый голубой
красный белый
оранжевый серый
желтый фиолетовый
зеленый синий
Описание соединительных проводов
Цвет Описание
ЗЕЛЕНЫЙ МАСШТАБ (ZOOM)
СИНИЙ ОБЩИЙ (COMMON)
ЖЕЛТЫЙ ФОКУС (FOCUS)
ФИОЛЕТОВЫЙ Пульт управления (контакт 1) (A/D KEY 1)
ОРАНЖЕВЫЙ Пульт управления (контакт 2) (A/D KEY 2)
РОЗОВЫЙ RS-485(-)
ЧЕРНЫЙ RS-485(+)
ГОЛУБОЙ RS-232 TXD
КОРИЧНЕВЫЙ RS-232 RXD
КРАСНЫЙ Земля (GND)
БЕЛЫЙ EXT-OUT (Выход сигнала управления)
СЕРЫЙ EXT-IN (Внешний вход управления)
