3. Обслуживание
3.1 Изменение положения безопас-
ности
Положение безопасности привода в
последующем можно изменить на
противоположное.
3.1.1 Тип 3335/3278
Монтажная сторона поворотного при-
вода для этого должна быть изменена с
2 на 1 или наоборот.
Порядок действий для изменения поло-
жения безопасности приведен в гл.
2.1.1.
3.1.2 Тип 3335-1 (рис. 3)
Регулирующая заслонка без источ-
ника энергии закрыта (ЗАКР) из-
меняется на (ОТКР) (привод тип FA на
привод тип FE).
Демонтировать муфту (20) и кольцевую
гайку (17) и снять привод со стойки (22).
Вывинтить винты и гайки (25) на кор-
пусе мембраны и снять верхнюю кры-
шку.
Вынуть пружины (14), а затем вытащить
шток привода (15) с тарелкой мембра-
ны (13.1) и самой мембраной (13) из
нижней части корпуса.
Отвинтить гайку (15.1), удерживая при
этом гайку (15.2) так, чтобы не повре-
дить шток привода.
Поменять местами тарелку мембраны с
мембраной и затянуть снова гайку (15.1).
Нанести смазку (зак. ¹ 8150-0043) на
шток привода.
Уложить тарелку мембраны в верхнюю
крышку и вставить пружины. Подтянуть
нижнюю крышку мембраны вдоль што-
ка привода.
Соединить снова верхнюю и нижнюю
крышки мембраны с помощью винтов и
гаек. Перенести заглушку сброса дав-
ления (12.1) с верхнего штуцера на ниж-
ний.
Пружины, которые теперь давят на
мембрану снизу, открывают заслонку
через шатун и шток привода.
Повышающееся в верхней мембранной
камере привода давление, преодолевая
усилие пружин, закрывает заслонку.
При монтаже привода и установке регу-
лирующей заслонки следовать соглас-
но гл. 2.1.2.
Регулирующая заслонка без источ-
ника энергии открыта (ОТКР) из-
меняется на (ЗАКР) (привод тип FE на
привод тип FA).
Демонтировать муфту (20) и кольцевую
гайку (17) и снять привод со стойки (22).
Вывинтить винты и гайки (25) на кор-
пусе мембраны и снять верхнюю кры-
шку.
6
12
Штуцер давления
питания
12.1 Заглушка сброса
воздуха
13
Мембрана
13.1 Тарелка мембраны
14
Пружина
15
Шток привода
15.1 Гайка
15.2 Гайка
Атмосферное давление

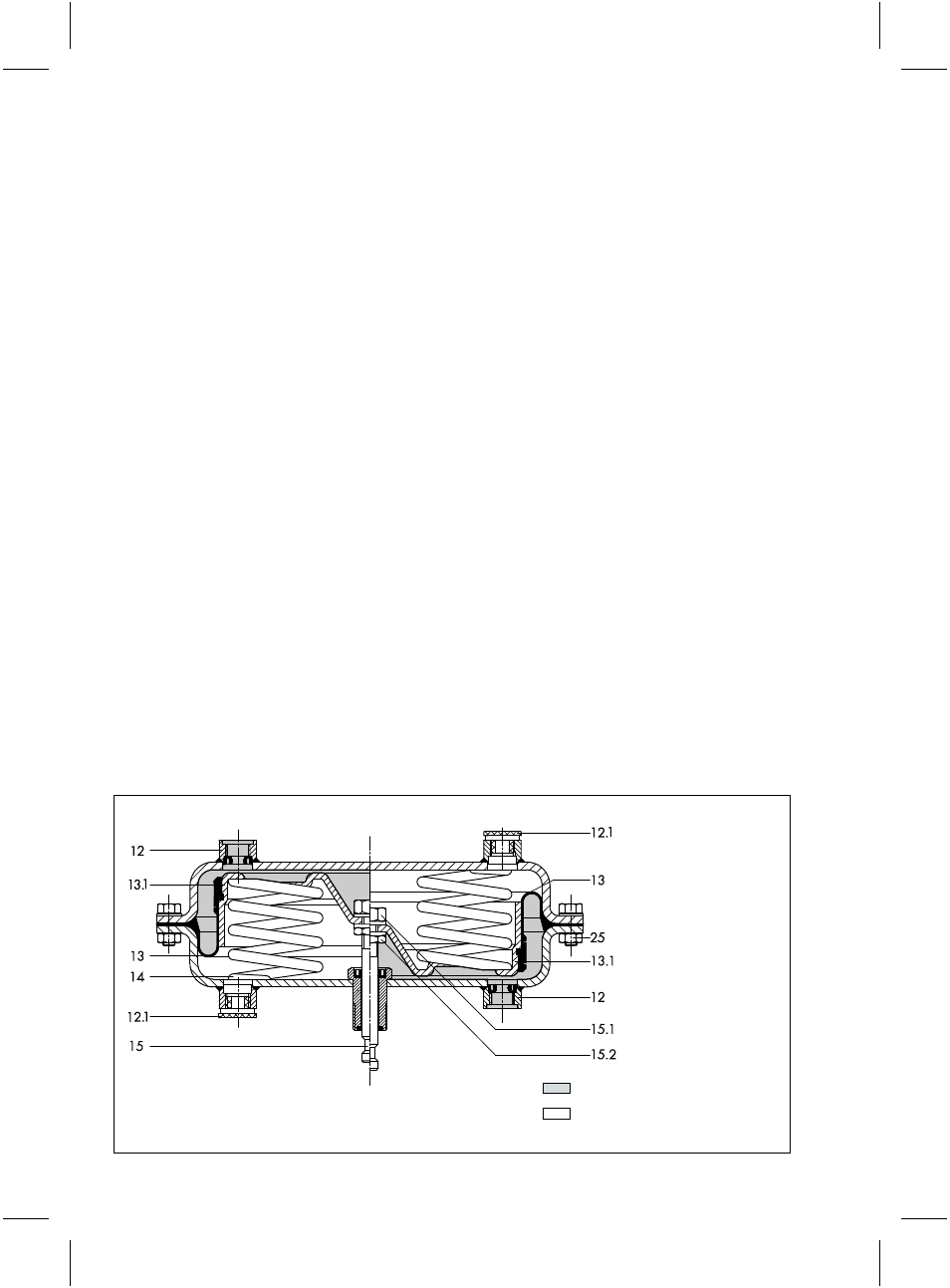

Рис. 3 · Привод тип 271
Управляющее давление
