Монтаж регуляторов давления воздуха питания
2. Монтаж регуляторов давления
питания
Для
предотвращения
чрезмерного
скопления конденсата расстояние между
компрессором и регулятором давления
должно быть так мало, насколько это
возможно.
В конструкциях с корпусом фильтра
необходимо обязательно соблюдать
такое условие, чтобы винт сброса
конденсата был обращен вниз.
2.1 Компактные регуляторы
давления воздуха питания
Монтаж осуществляется либо напрямую
на трубку воздуха питания, либо с
помощью соответствующих крепежных
деталей (см.таблицу дополнительного
оснащения, гл.7) на рейке или уголке.
Следует
соблюдать
правильное
направление потока воздуха, которое
отмечено стрелкой на типовом шильдике
регулятора.
2.1.1 Направление потока
В конструкциях компактных регуляторов
Тип 4708-10хх/-11хх/-14хх и -17хх
направление потока можно изменить,
выполнив указанные ниже операции:
1. Вывинтить оба крепежных винта и
отделить регулятор давления от
соединительной платы.
2. Вынуть
в
регуляторе
давления
уплотнение
распределителя
и,
изменив его положение на 180º,
вновь уложить на место согласно
рис.3.
Внимание:
удлиненный
резиновый
штуцер
уплотнения всегда должен
смотреть в направлении выпускного
отверстия регулятора.
3. Привинтить прочно регулятор на его
соединительной плате.
4. Прикрепить шильдик из прилагаемого
набора так, чтобы он закрыл стрелку
на типовом шильдике регулятора, а
наклеенная стрелка была обращена
в противоположную сторону.

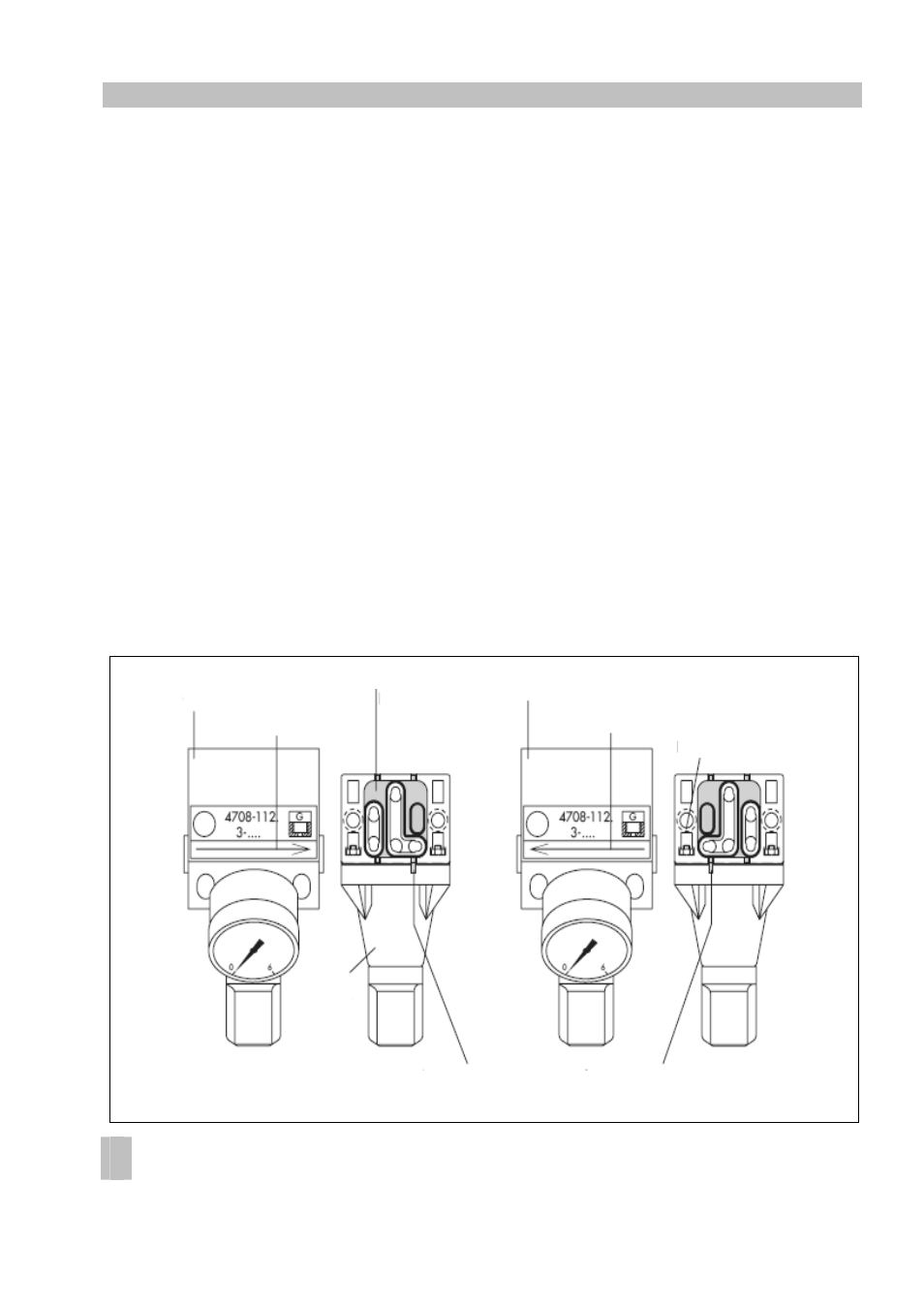

Рис.3 • Изменение направления потока в компактных регуляторах воздуха питания
8
ЕВ 8546 RU
Соединительная плата
Стандартный шильдик
Уплотнение
распределителя
Крепежные винты
Соединительная плата
Шильдик со стрелкой
Регулятор
давления
воздуха
питания
Длинный резиновый наконечник всегда указывает в направлении сброса воздуха регулятора
