Инструкция по эксплуатации Samson 4708 Регулятор давления
Страница 10
Монтаж регуляторов давления воздуха питания
2.2 Регуляторы давления для
установки на позиционерах и
приводах
Конструкции
регуляторов
давления,
предусмотренные для установки на
позиционерах и приводах, оснащаются
для монтажа различными адаптерными
платами.
Если
того
требует
монтажное
положение, регулятор давления может
быть повернут на 180º на своей
соединительной
плате
так,
что
поворотная головка окажется либо
вверху, либо внизу. В основном, это
относится к позиционерам, крепящимся
с левой или с правой стороны рамы, для
определения рабочего направления и
положения безопасности привода.
При перевороте регулятора давления
следует
соблюдать
инструкции,
приведенные в разделе 2.1.2 для
компактных
регуляторов
давления
питания. Регулятор поворачивается на
адаптерной
плате,
а
не
на
соединительной.
Регуляторы для позиционеров Типов
3730/3766/3767/3780/3785/3787
Тип 4708-53хх для приводов Тип 3271 и
3277 с мембраной 120 см
2
и 240…700
см
2
с
навесным
дополнительным
оборудованием.
1. Уложить
уплотнение (2) в
углубление адаптерной платы (1).
2. Установить регулятор давления со
стороны
подключений
позиционера SUPPLY и OUTPUT,
а
затем
прочно
соединить
конструкцию с помощью двух
винтов М5 (3).
3. Во
избежание
загрязнения
закрыть свободные подключения
пробками (4).
Тип 4708-54хх
для
поворотных
клапанов. Для монтажа обратитесь к
Типу 4708-53хх.
У Типа 4708-54хх есть второе отверстие
для сброса, закрытое пробкой. Оно
предназначено для редуцированного
питания.
При
необходимости
оно
используется
для
дополнительного
устройства (например, для обратного
соленоидного клапана).
Тип 4708-53хх

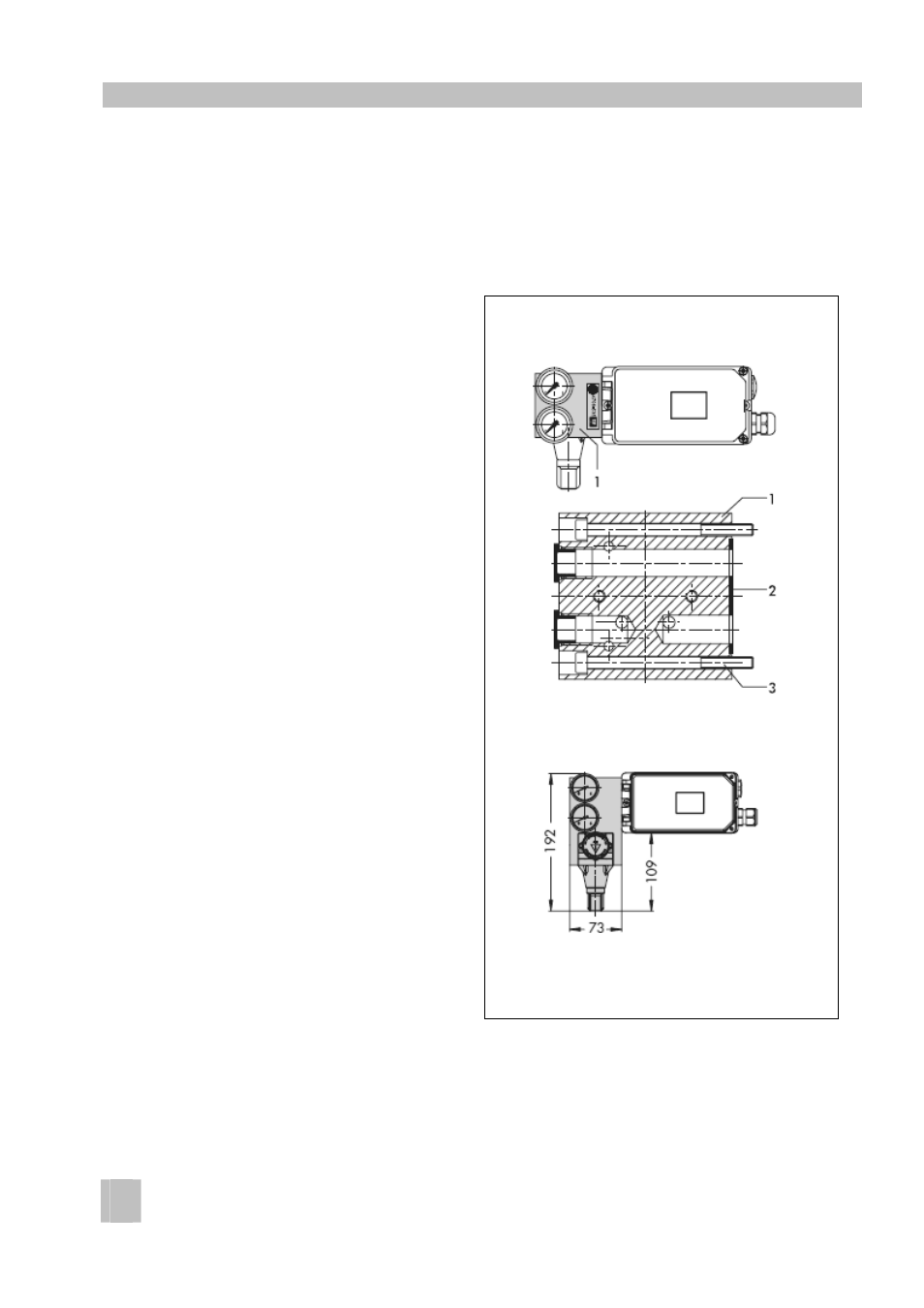

Рис.5 • Монтаж на позиционере
10
ЕВ 8546 RU
Тип 4708-54хх
