Пневматическое соединение
3.2 Дополнительное
подключение к магнитному
клапану
Для того, чтобы регулятор давления
обеспечивал
воздухом
два
пневматических прибора, необходим
дополнительный
выход
для
редуцированного давления питания. В
некоторых исполнениях Типа 4708
(см.раздел 7) второй выход может
использоваться
для
промежуточной
платы. Пример: пневматический привод
с
позиционером
и
соленоидным
клапаном с пилотным => Пилотный
клапан
должен
обеспечиваться
отдельной подачей воздуха.
Редуцированное
давление
дополнительно подается с регулятора
давления
в
боковое
резьбовое
соединение
над
соответствующими
отверстиями в промежуточной плате. За
исключением регулятора Тип 4708-57хх,
предназначенного для установки на
позиционере Тип 3760 (рис.12), во всех
остальных
регуляторах
давления
используется одинаковая адаптерная
плата. Все приборы можно заказать в
исполнении
из
алюминия
или
нержавеющей стали, с резьбой G- или
NPT-, подробнее см. гл.7.

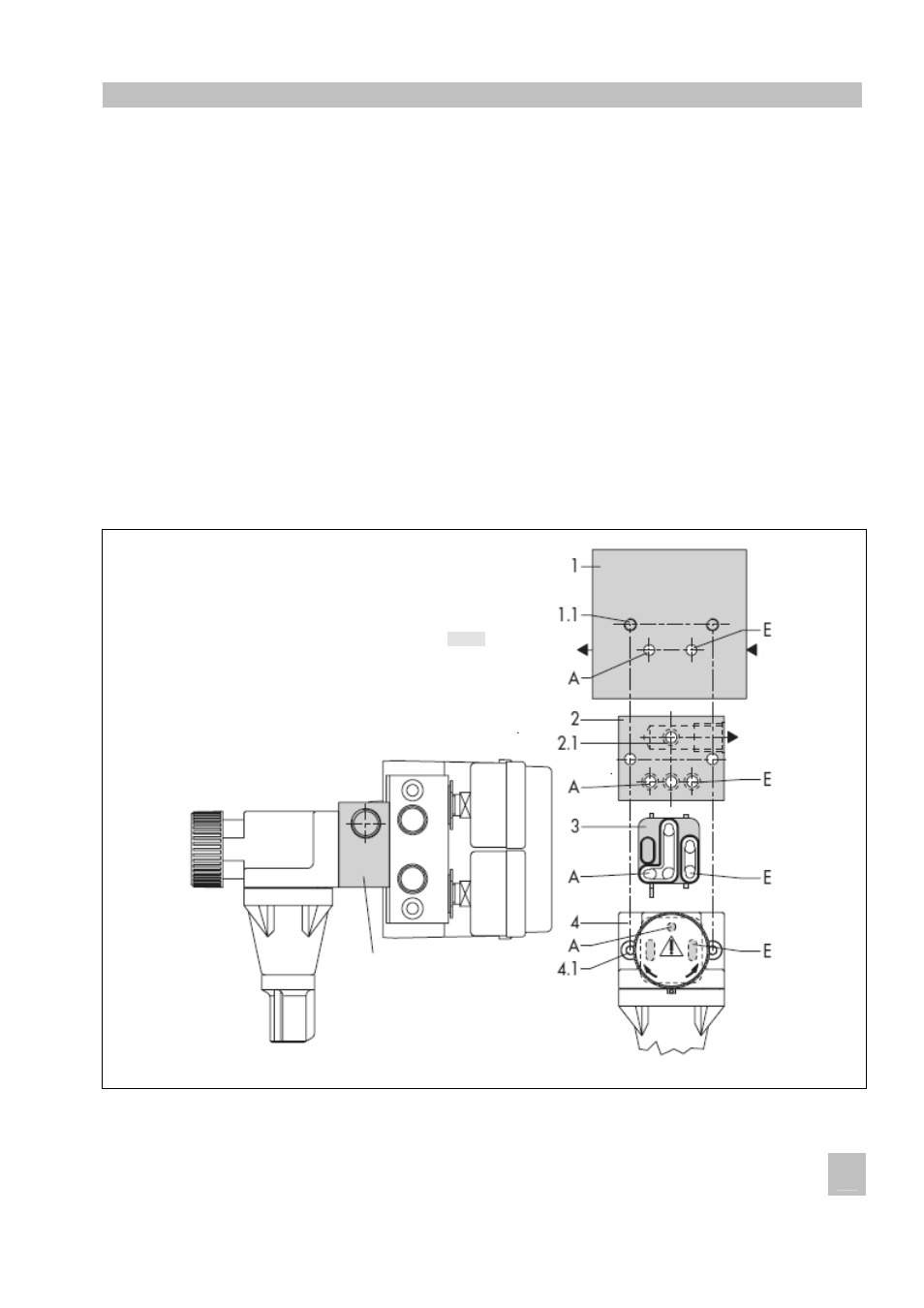

Рис.10 • Монтаж промежуточной платы для позиционеров Тип 3730/3766/3767/3780
ЕВ 8546 RU
15
Выход
редуцированного
давления питания
SUPPLY
Промежуточная плата (2) с
дополнительным соединением
