EB 8390 RU
9
Устройство и принцип действия
10
9
3
12
B
A
13
C
15
STAT
2
4
6
11
7
1
5
16
14
V2

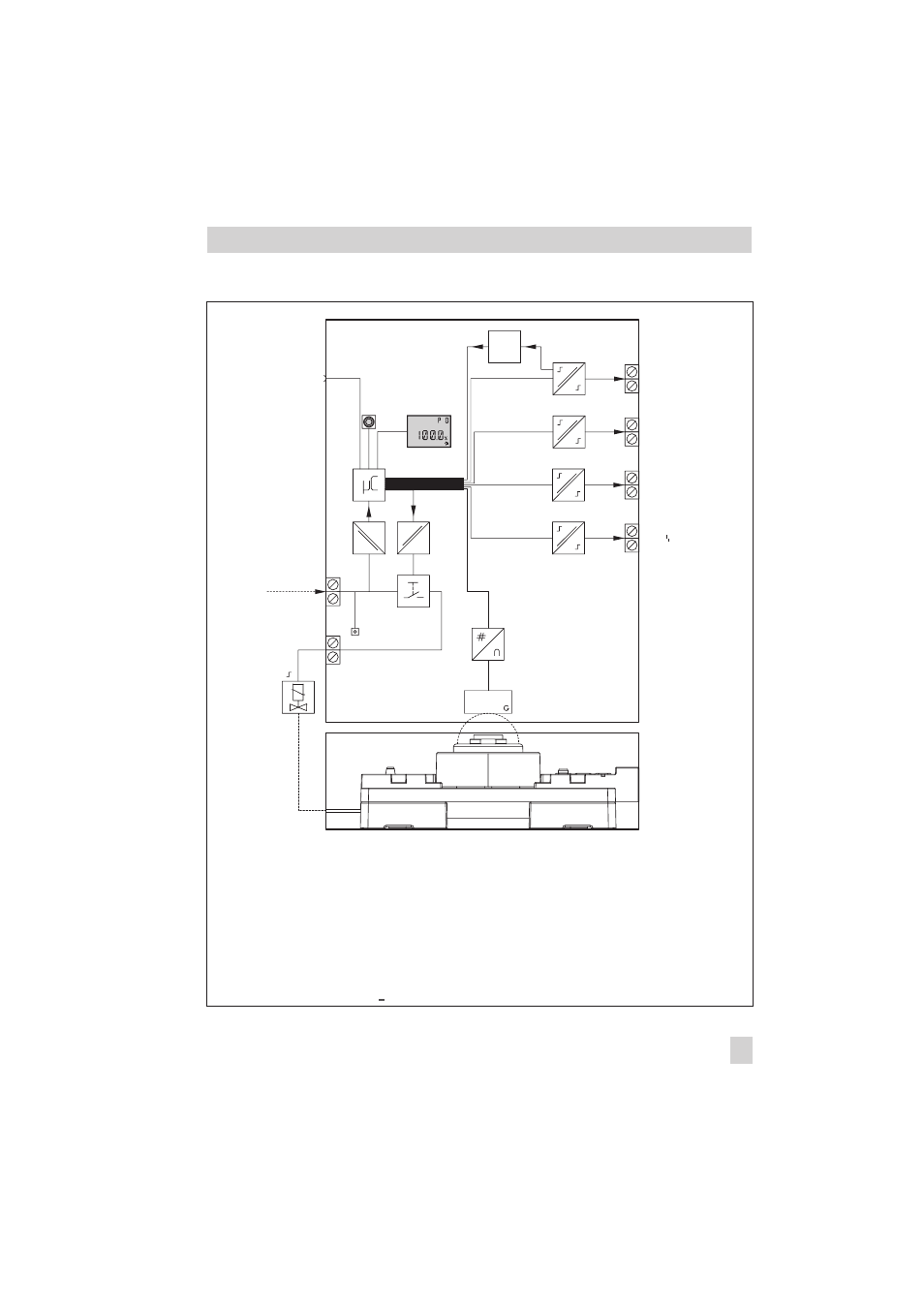

Рис.
4 ·
Схема - Тип 3738-20-xxx1000xxxx00 С внешним соленоидом
Привод
1
AMR сенсор с измерительной электроникой
2
A / D преобразователь
3
Микроконтроллер
4, 5
Гальваническая развязка
6
Управление соленоидным клапаном
7
Соленоидный клапан
8
Воздушный усилитель
9
Дисплей
10
Поворотная кнопка (активный режим)
11
LED для соленоида
12
Внутреннее питание
13
Контакт A (Сигнализатор положения
безопасности)
14
Контакт B (сигнализатор рабочего положения)
15
Контакт C (сигнал достижения значения PST)
16
Контакт-сигнализатор ошибок STAT
Электронный
сигнализатор
конечных
положений
Сигнал для
соленоида
V1
SSP-
Интерфейс
Дав-
ление
питания
