4.2.2 Присоединение к
поворотному приводу
с валом 30 мм
Необходимые аксессуары см. в табл. 1.
1. Поместите прокладки (13) в соответ-
ствующие отверстия на приводе.
2. При помощи винтов (11) присоеди-
ните монтажную плату (3) к приводу
3. Поместите колесо-индикатор (8) на
вал привода.
4. Вставьте пластину (10) в колесо-
индикатор (8).
ВНИМАНИЕ!
При креплении винта с магнитом (1),
крутящий момент не должен превы-
шать 8 Нм
5. Присоедините винт с магнитом (1) к
валу привода.
6. Поверните две пластинки на плате
(10) для совпадения с винтом с
магнитом (2).
7. Поместите сигнализатор на монтаж-
ную плату (3), как показано на рис. 10
и закрепите его при помощи винтов.
22
EB 8390 RU
Присоединение к поворотным приводам. Монтажные детали и аксессуары
1
10
8
11
3
13

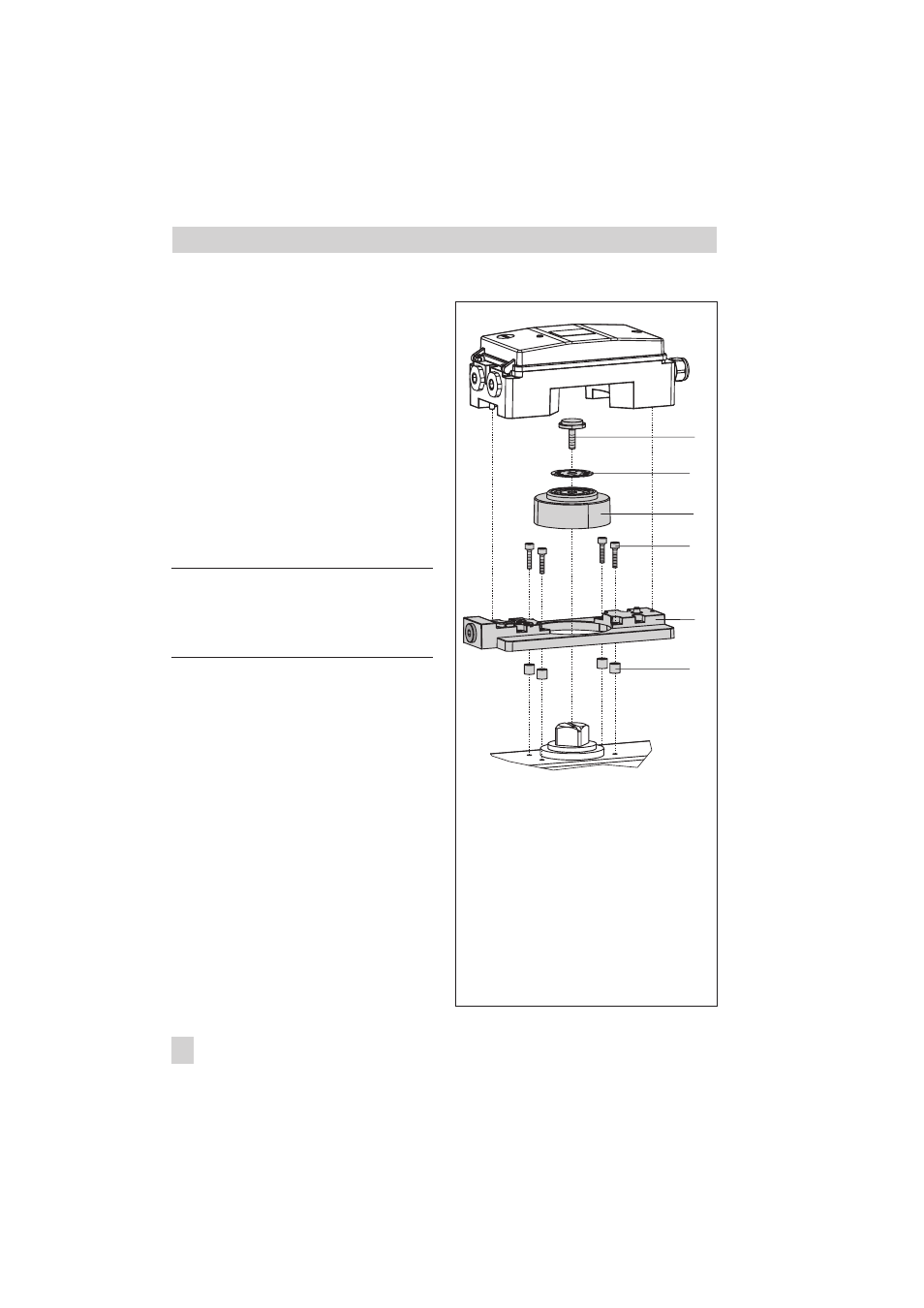

Bild 10 · Монтаж сигнализатора для внешнего
соленоида на поворотный привод с
валом 30 мм
1
Винт с магнитом (SW 24, 20 mm)
3
Колесо-индикатор
8
Колесо-индикатор
10
Пластина
11
Винт с цилиндрической головкой
(4x M5x16)
13
Втулка
