Инструкция по эксплуатации Samson 3738-20 Сигнализатор
Страница 19
4.1.2 Присоединение к
поворотному приводу с
валом 30 мм
Необходимые аксессуары см. в табл. 1.
1. Прокладка (13) помещается в соот-
ветствующее отверстие на приводе
.
2. Прижмите изоляцию (6) к нижней
части монтажной платы (3).
3. При помощи винтов (11)
присоедините монтажную плату (3)
к приводу, убедившись, что имеется
доступ к отверстиям (
) для
воздуха.
4. Вставьте изоляцию (7) с уплотни-
тельным кольцом (стр. 17) в соответ-
ствии с типом привода в монтажную
плату (13) .
5. Поместите колесо-индикатор (8) на
вал привода.
6. Вставьте пластину(10) в колесо-
индикатор (8)
ВНИМАНИЕ!
При креплении винта с магнитом (1),
крутящий момент не должен превы-
шать 8 Нм!
7. Присоедините винт с магнитом (1) к
валу привода.
8. Поверните две пластинки на плате
(10) для совпадения с винтом с
магнитом (2).
9. Поместите сигнализатор на монтаж-
ную плату (3), как показано на рис. 7
и закрепите его при помощи винтов
.
EB 8390 RU
19
Присоединение к поворотным приводам. Монтажные детали и аксессуары
1
Винт с магнитом (SW 24, 20 mm)
3
Монтажная плата
6
Формованное уплотнение
7
Формованное уплотнение
8
Колесо-индикатор
10
Плата
11
Винт с цилиндрической головкой
(6 x M5x16)
13
Втулка
Питаю-
щий
воздух
1
10
8
11
3
13
7
6

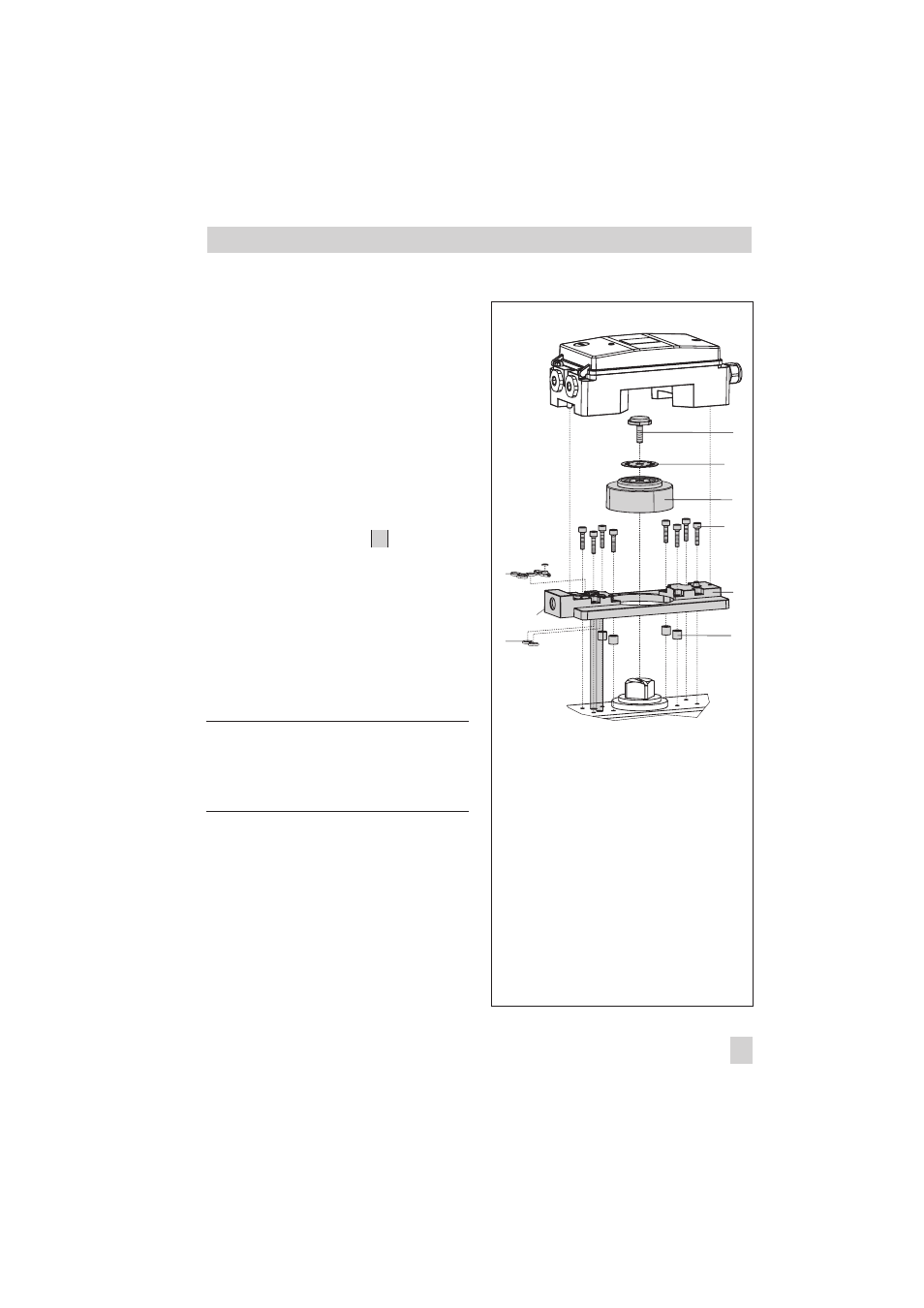

Рис. 7 ·
Монтаж сигнализатора со встроенным
соленоидом на поворотный привод с
валом 30 мм.
