7
ЕВ 8363
состояния которого (клапан ЗАКР) до
открытого состояния (клапан ОТКР) сигнал
датчика должен изменяться в диапазоне от
4 до 20 мА. Датчик положения установлен
на левой стороне.
Для настройки датчика подключите к
клеммам 31 и 32 необходимый источник
питания.
Для контроля выходного сигнала удалите
короткозамкнутую перемычку с клемм 81 и
82 и подключите к этим контактам
миллиамперметр.
Сначала
определите
положение 7-
контактного
штекера
для
установки
необходимого
направления
действия
прибора.
Согласно
вышеприведенной
таблице, для нашего примера положение
этого
штекера
должно
определяться
символом < >. Если положение штекера
другое, его необходимо вытянуть и,
повернув на 180º, установить снова на
место.
Установка нулевой точки
Перевести клапан с помощью входного
сигнала позиционера в закрытое положение
(клапан ЗАКР – ход 0%).
Снять показания измерительного прибора.
Они должны находиться в пределах 4 мА.
При небольшом отклонении показаний
измерительного прибора скорректировать
ток до уровня точно 4 мА с помощью
потенциометра ZERO.
Если отклонение от 4 мА в показаниях
измерительного прибора очень велико, то
следует так установить переключатели 3 и
4, чтобы ток датчика положения как можно
ближе соответствовал значению нулевой
точки (4 мА). В заключение с помощью
потенциометра ZERO установите
ток
нулевой точки ровно 4 мА.
Установка диапазона
Перевести клапан с помощью входного
сигнала позиционера в открытое положение
(клапан ОТКР – ход 100%).
Снять показания измерительного прибора.
Они должны находиться в пределах 20 мА.
При небольшом отклонении показаний
измерительного прибора скорректировать
ток точно до уровня 20 мА с помощью
потенциометра SPAN.
Если отклонение от 20 мА в показаниях
измерительного прибора очень велико, то
следует так установить переключатели 1 и
2, чтобы ток датчика положения оказался в
пределах
точной
регулировки
потенциометра SPAN. В заключение с
помощью потенциометра SPAN установите
ток конца диапазона ровно 20 мА.
Вследствие того, что регулировки нулевой и
конечной
точки
диапазона
имеют
незначительное
взаимное
влияние,
указанные
корректировки
следует
повторить, чтобы убедиться в точном
совпадении настроек с начальным и
конечным значениями диапазона.

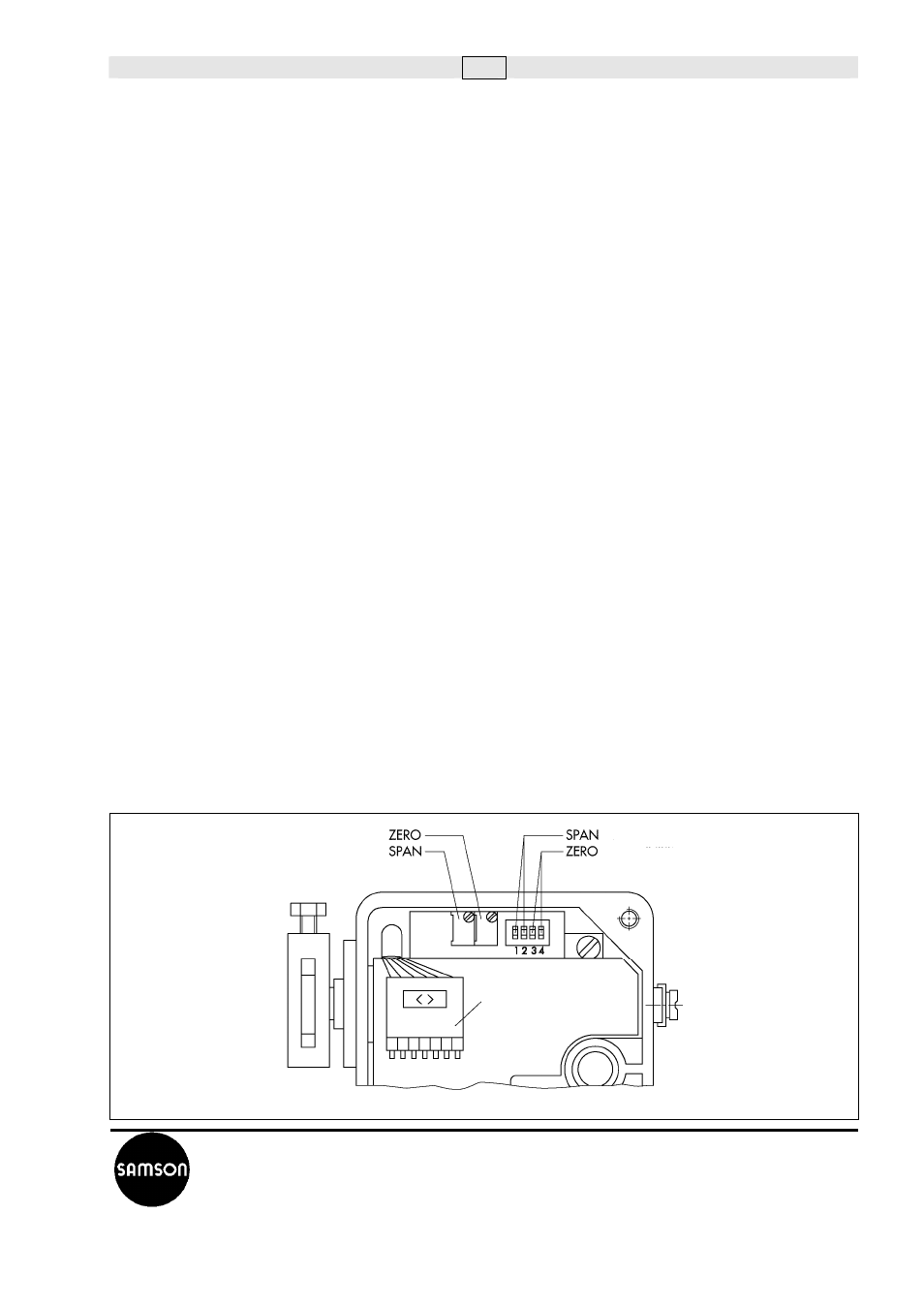

Рис. 7 • Настройка датчика
Точная
установка
Предварительная (грубая)
установка
