Инструкция по эксплуатации Samson 4748 Датчик положения
Страница 2
2
ЕВ 8363
Рабочий ход клапана через штифт (1.1) и
рычаг (1) в виде вращательного движения
передается на магнитную систему (2)
датчика положения. Вследствие этого
происходит изменение магнитного поля и
соответствующее
ему
изменение
напряжение в чувствительном элементе (2)
датчика, работающем на эффекте Холла. С
помощью электронной схемы изменение
напряжения преобразуется в стандартный
токовый сигнал 4…20 мА.
Для установки нулевой точки и диапазона
отклонения
в
датчике
положения
предусмотрены 4 микропереключателя для
грубой настройки и 2 потенциометра для
точной настройки. С помощью специального
штекера,
включаемого
прямо
или
с
поворотом на 180º, задается либо прямая,
либо
обратная
передаточная
характеристика.
Это
позволяет
сигнализировать о закрытом состоянии
клапана либо током 4 мА, либо 20 мА.

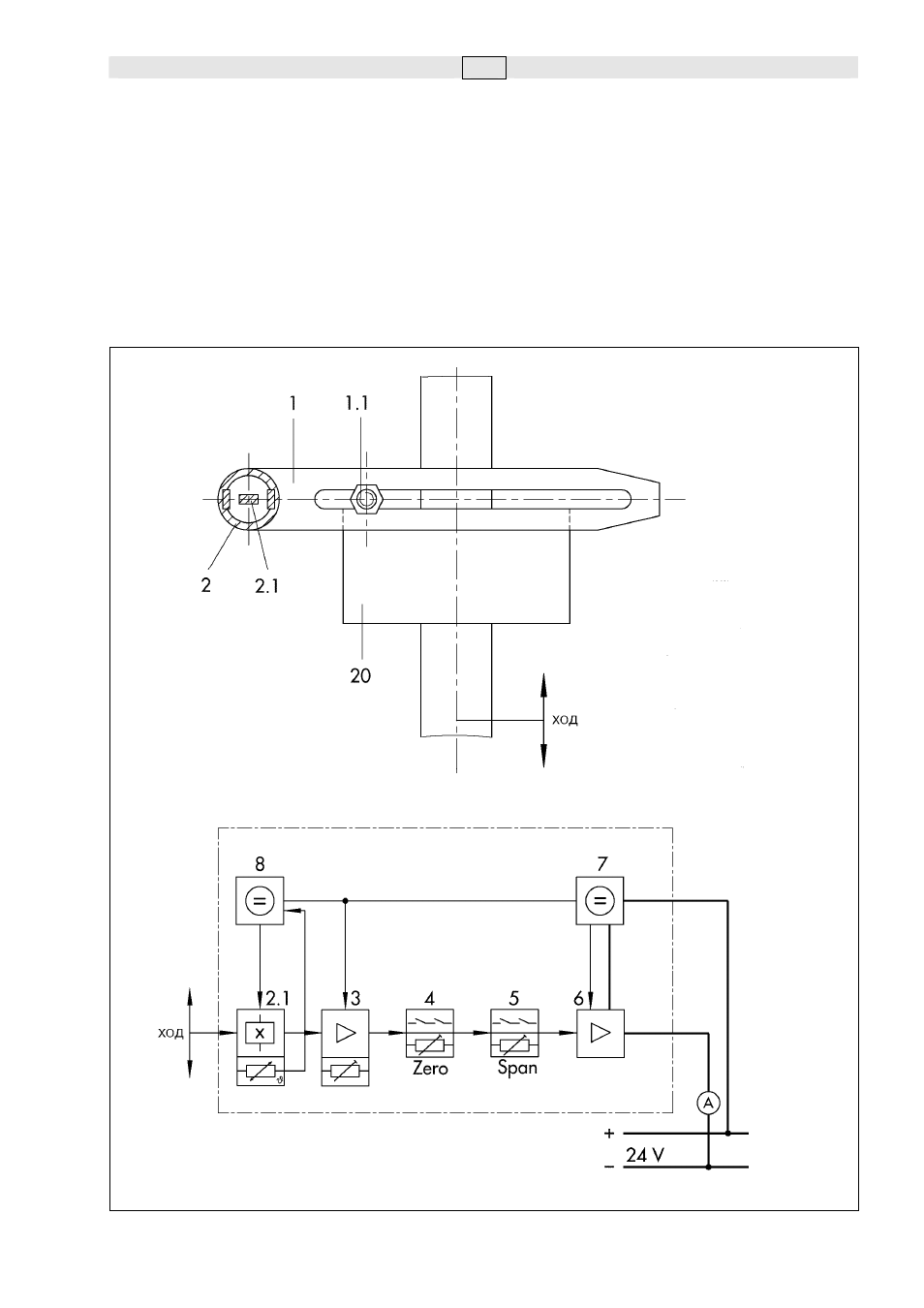

Рис. 2 • Принцип действия датчика положения тип 4748
1.
Рычаг, воспринимающий ход
клапана
1.1 Передаточный штифт
2.
Магнитная система
2.1 Датчик с измерительным
термосопротивлением
3.
Измерительный усилитель
4.
Переключатели и потенциометр
грубой и точной установки нуля
(ZERO)
5.
Переключатели и потенциометр
грубой и точной установки
диапазона (SPAN)
6.
Выходной каскад
7.
Источник постоянного
напряжения
8.
Источник постоянного тока
