5
ЕВ 8363
Все приборы выполнены согласно степени
защиты степени IP54. Для этого необходимо
заменить пробки из крышек позиционера и
датчика положения. Для степени защиты
IP65: заменить фильтром (зак.№.8504-0666)
сброс воздуха.
2.3 Крышка корпуса
После монтажа датчика положения следует
обратить внимание на то, чтобы в
собранном
состоянии
регулирующего
клапана заглушка сброса воздуха была
направлена вниз.

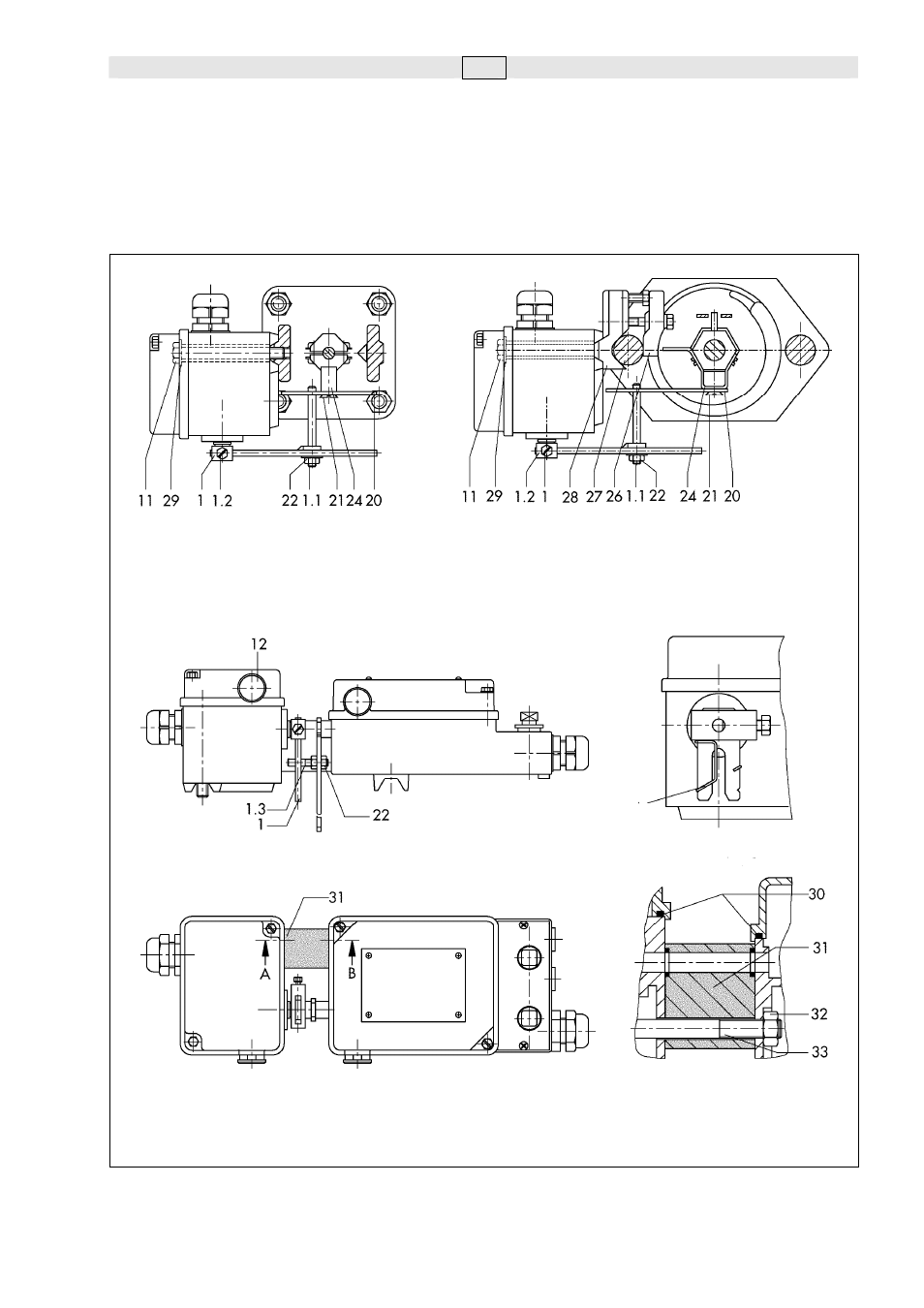

Рис. 3 • Монтаж на клапан конструкции 240
Рис. 4 • Монтаж на клапан со стержневой
рамой
Рис. 5 • Монтаж с промежуточной вставкой, например, на позиционер тип 4765 или 4763
рычаг с
пружиной
Сечение А - В
