40
Монтаж и техническое обслуживание беговых дорожек модели TRM 800
Протягивание жгута кабелей
1. Каждый кабель должен по максимальной длине
проходить через отверстие в середине монтажной
рейки консоли, расположенной на основании
аппарата.
2. Расположите консоль над монтажной рейкой консоли.
3. Поместите консоль на монтажную рейку пульта так,
чтобы нижняя часть заднего щитка консоли
совместилась с прямоугольным зацепом на нижней
части монтажной рейки (см. иллюстрацию ниже).
Рис. 17: Размещение консоли на базе
4. Наклоните консоль вперед до упора. Одной рукой
придерживайте консоль в этом положении или
попросите об этом помощника.

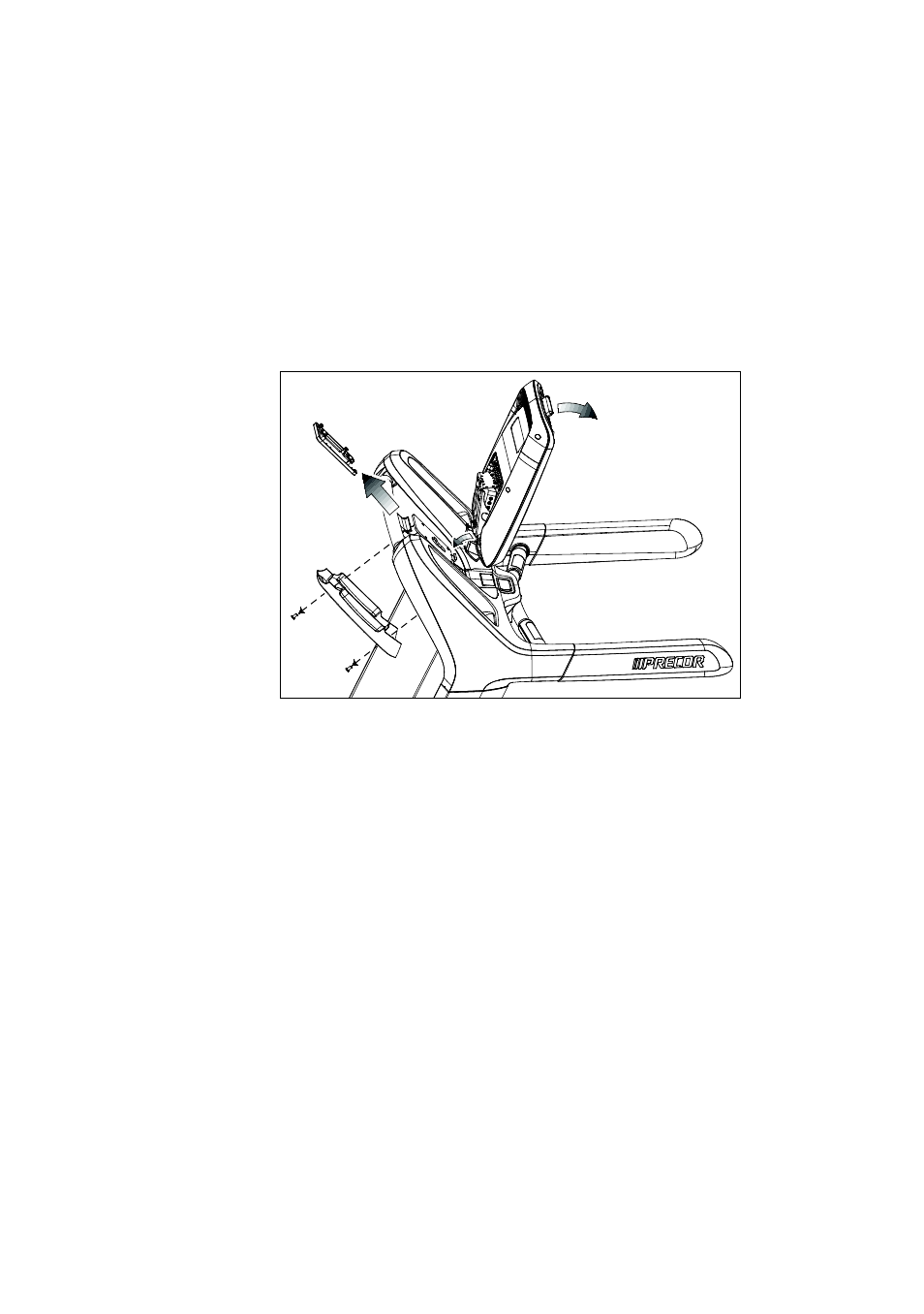

5. С помощью отвертки Phillips №2 снимите два №8-32 х
¹ ₂
-дюймовых винтов с цилиндрической головкой, на
которых держится задний кожух обшивки, как
показано на предыдущей иллюстрации. Отложите
кожух и винты в сторону.
6. Отстегните и снимите разделительное кольцо, как
показано на предыдущей иллюстрации.
