30
Монтаж и техническое обслуживание беговых дорожек модели TRM 800
Для установки дополнительной панели разъемов
(только для беговых дорожек с консолями Р80):
1. Удалите два крепежных винта № 10 (¹ ₂-дюйма) с
головкой Philips, крепящих кабельные вводы в правом
переднем углу беговой дорожки так, как показано на
следующем рисунке.

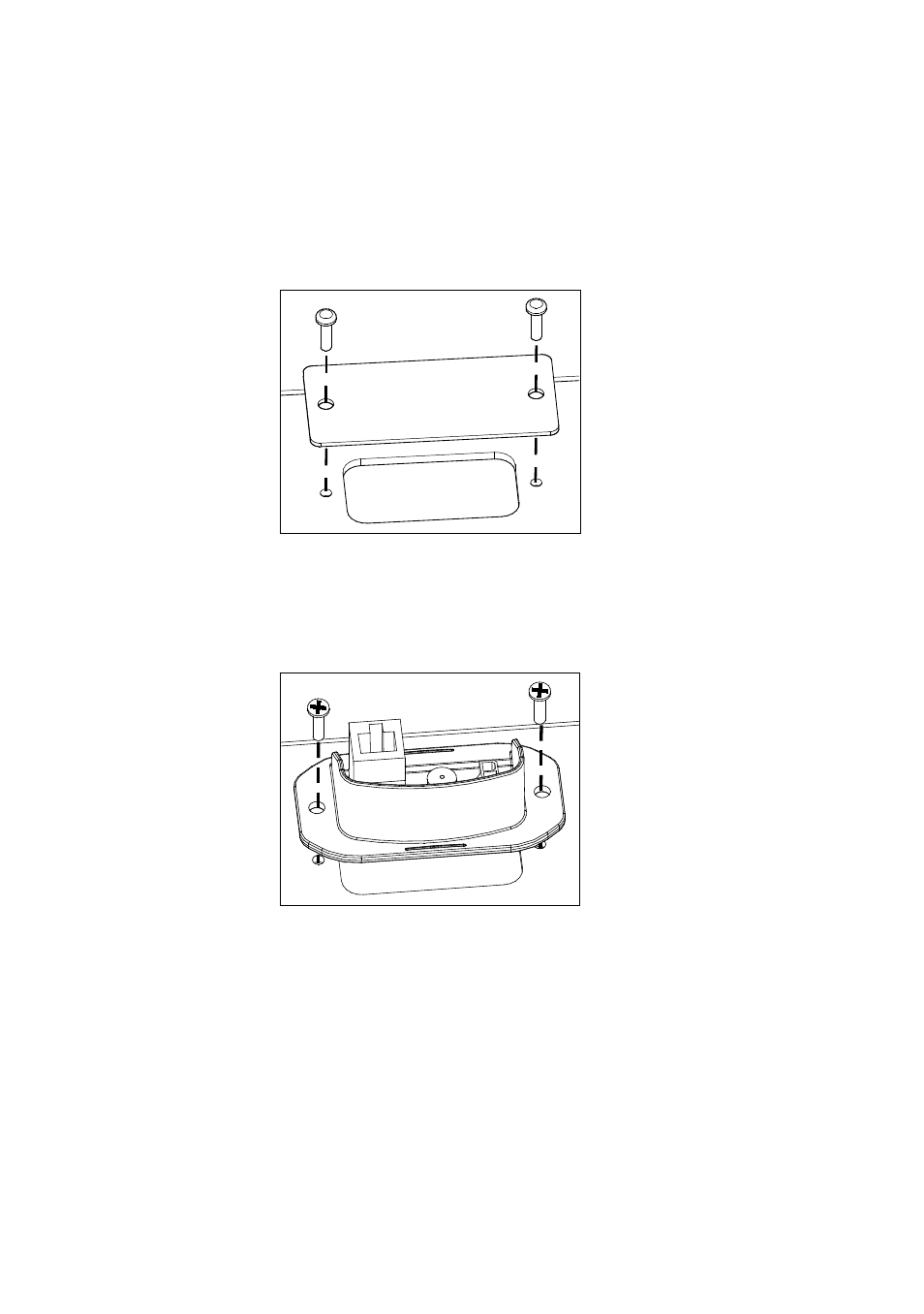

Рис. 8: Удаление кабельных вводов
2. Установите кабельные вводы над отверстием и
замените два крепежных винта. Полностью затяните
винты.
Рис. 9: Установка соединительной пластины
Чтобы протянуть кабели через раму, выполните
указанные ниже действия.
1. Пропустите кабельный жгут вниз через левую
вертикальную опору и через отверстие в нижней части
опоры. Сложите остаток кабеля на передней части
опоры и временно закрепите клейкой лентой, если
нужно.
