Обзор изделия
ЗАДНЯЯ ПАНЕЛЬ
Перед подсоединением любой аппаратуры к устройству EE500 следует ознакомиться с компоновкой его задней панели.

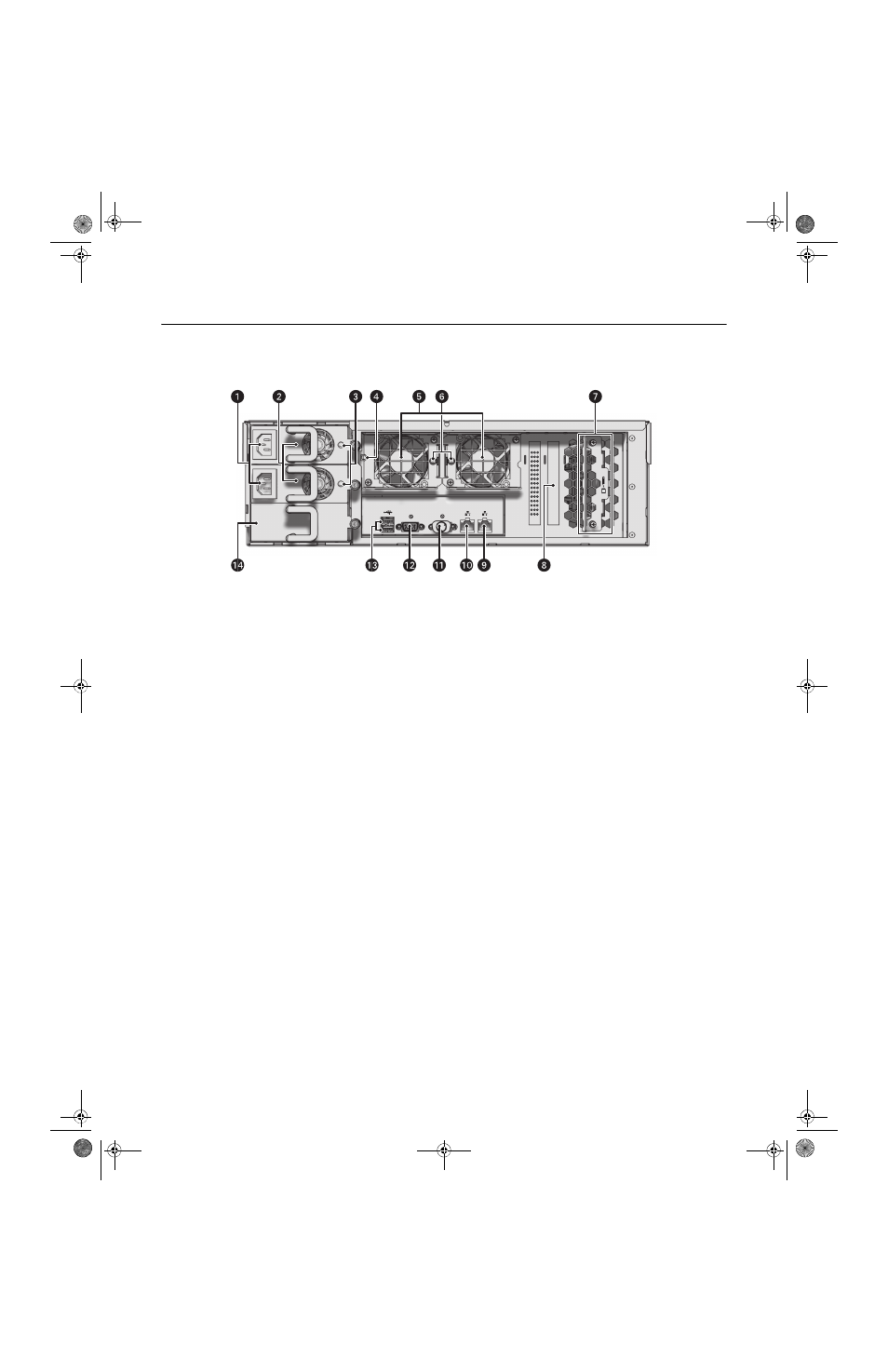

Рис. 1. Компоновка задней панели
ᕡ
Разъемы блоков питания
(рассчитаны на «горячую замену»)
ᕨ
Выбор карт: без расширения (как показано);
коннектор оптоволоконного канала
ᕢ
Блоки питания
(рассчитаны на «горячую замену»)
ᕩ
Порт Ethernet 2 (зарезервирован)
ᕣ
Светодиоды состояния блока питания
ᕫᕾ
Порт Ethernet 1
ᕤ
Кнопка глушения сигнала неисправности
блока питания
ᕫᕵ
Порт VGA
ᕥ
Вентиляторы заднего шасси
(рассчитаны на «горячую замену»)
ᕫᕶ
Последовательный порт
ᕦ
Светодиоды сигнализации неисправности
вентилятора заднего шасси (рассчитанного
на «горячую замену»)
ᕫᕷ
Порты USB 2.0 (2 шт.)
ᕧ
Резервная батарея карты контроллера
ᕫᕸ
Пустое гнездо под блок питания
(зарезервировано)
