C4649M-D-RU (4/13)
19
3. Прикрепите одну переднюю крепежную направляющую к одной задней крепежной направляющей. Направляющие должны быть
установлены друг за другом, как показано на рис. 10. В зависимости от глубины стойки закрепите направляющие с помощью трех
или четырех винтов 8-32 x 0,375" с полукруглой головкой и крестообразным шлицем (для каждого комплекта направляющих).
Пока не затягивайте все установленные винты.

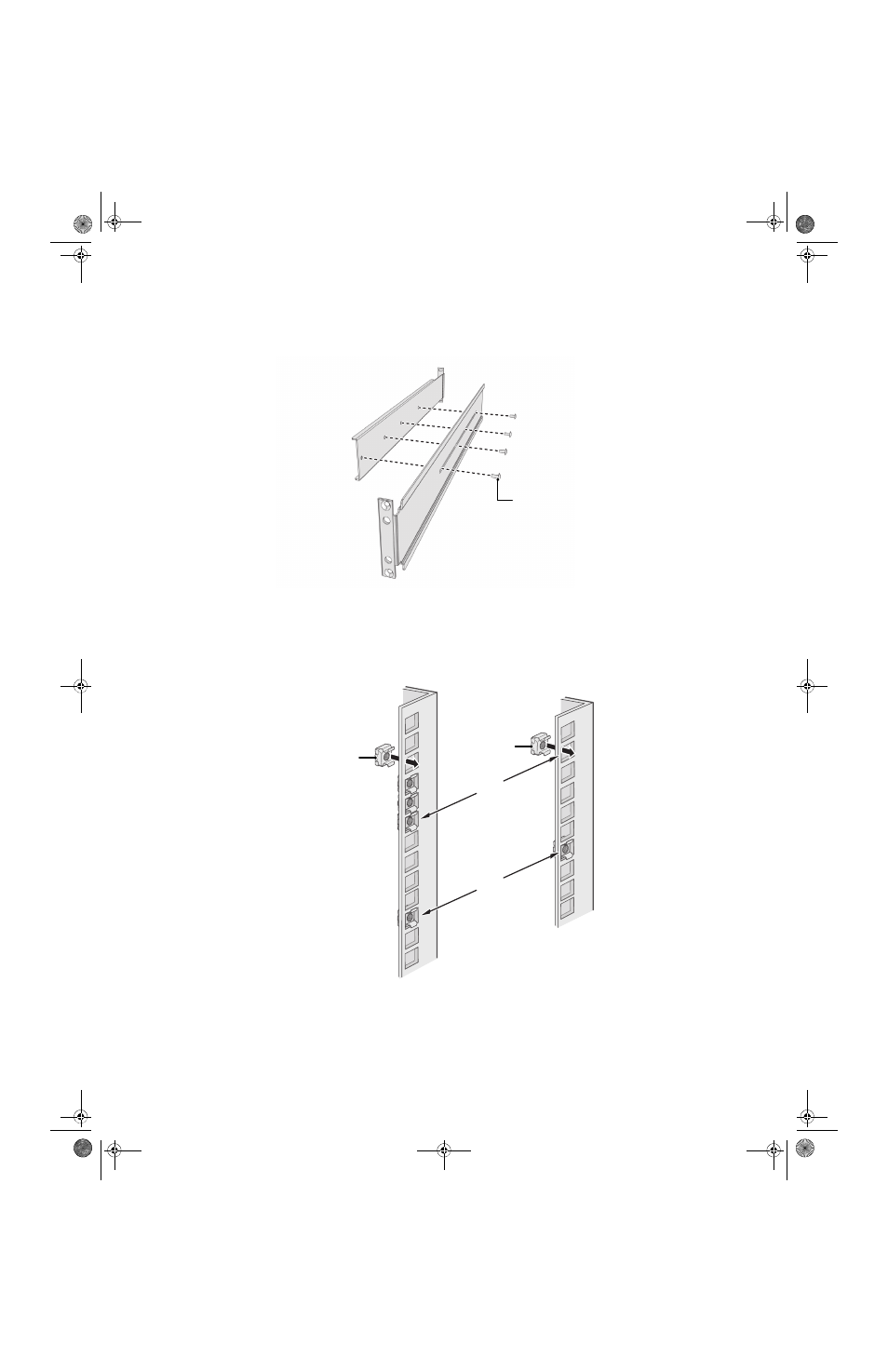

Рис. 10. Сборка опорной направляющей
4. Повторите предыдущую операцию, чтобы собрать второй комплект направляющих.
5. При установке изделия в стойку с квадратными крепежными отверстиями: вставьте 14 квадратных закладных гаек в стойку с
квадратными крепежными отверстиями, как показано на рис. 11. Совместите нижние закладные гайки передних стоек с нижними
закладными гайками задних стоек. Затем совместите верхние закладные гайки с передними стойками.
Рис. 11. Установка квадратных закладных гаек
(4)
ВИНТА 8-32 X 0,375"
С ПОЛУКРУГЛОЙ ГОЛОВКОЙ И
КРЕСТООБРАЗНЫМ ШЛИЦЕМ
ПЕРЕДНЯЯ СТОЙКА
ЗАДНЯЯ СТОЙКА
СОВМЕСТИТЬ
СОВМЕСТИТЬ
ЗАКЛАДНАЯ ГАЙКА
ЗАКЛАДНАЯ ГАЙКА
