Установка
РАЗМЕЩЕНИЕ ИЗДЕЛИЯ И УСТАНОВКА В СТОЙКЕ
Изделия серии EE500 могут устанавливаться на столе или в стандартной аппаратной стойке шириной 48 см (19").
НАСТОЛЬНАЯ УСТАНОВКА
Установка изделия EE500 на стол производится в следующем порядке:
1. Убедитесь в наличии резиновых ножек, чтобы предотвратить повреждение поверхности. Если ножки не были установлены,
прикрепите каждую резиновую ножку к нижней панели устройства (см. рис. 8). Используйте четыре винта 8-32 x 0,375" с
крестообразным шлицем и цилиндрической скругленной головкой (прилагаются).
2. (Необязательно) Удалите два кронштейна шасси с боковых сторон изделия, если они были прикреплены. Удалите винты
10-32 x 0,25" с цилиндрической скругленной головкой и крестообразным шлицем (6 на кронштейн). Сохраните кронштейны и
винты для возможного использования в будущем.
3. Разместите устройство так, чтобы обеспечить зазор для кабеля и шнура питания позади него.

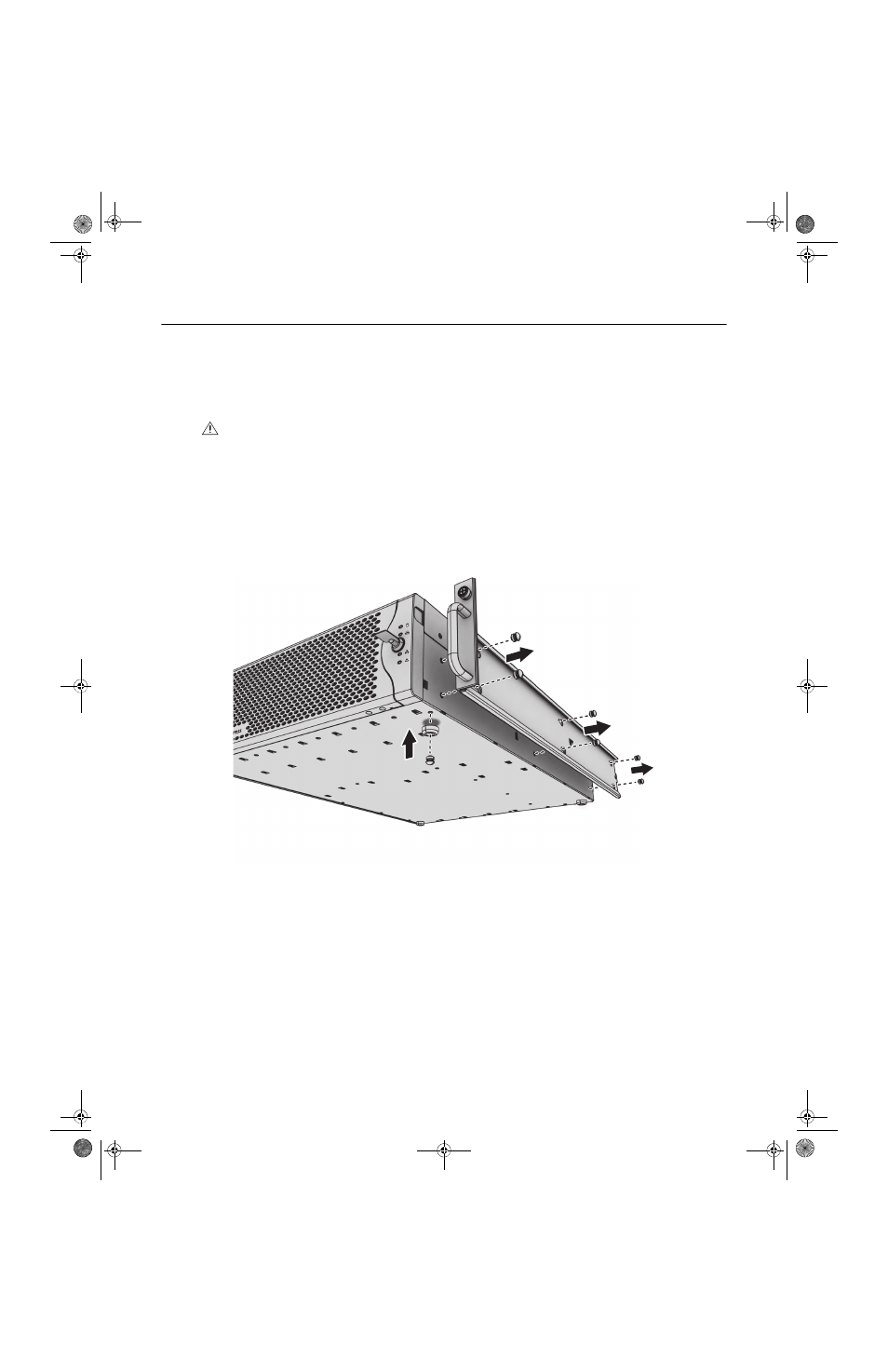

Рис. 8. Установка резиновых ножек и удаление кронштейнов
УСТАНОВКА В СТОЙКЕ
Устройство EE500 занимает три юнита по высоте стойки (13,3 см, или 5,25"). Крепеж, требуемый для установки устройства EE500 в
аппаратную стойку, входит в комплект поставки.
Стойка должна отвечать следующим требованиям:
•
Стандарт на стойку: стойка шириной 48 см (19") по стандарту EIA-310-D (требуется задняя колонна).
•
Глубина колонны стойки: 61 ... 76 см (24 ... 30").
•
Крепежные отверстия в колонне: резьбовые отверстия 10-32 UNF-2B или квадратные отверстия в передней и задней колоннах.
•
Сборные двери (опционально): передние двери должны отстоять от устройства как минимум на 5,1 см (2"); это расстояние
измеряется между рамкой устройства EE500 и внутренней поверхностью двери. Задние двери могут использоваться только на
колоннах в стойках глубиной более 66,0 см (26").
ПРЕДУПРЕЖДЕНИЕ. Не устанавливайте устройство EE500 на бок, так как в этом положении оно может упасть, что приведет к
повреждению аппаратуры или физической травме.
УДАЛИТЬ КРОНШТЕЙНЫ И ВИНТЫ
