24 соединение ибп с устройством nsm5200 – Инструкция по эксплуатации Pelco Endura NSM5200_Installation
Страница 31
C4626M-B-RU (11/09)
31
ПРИЛОЖЕНИЕ B: УСТАНОВКА ИСТОЧНИКА БЕСПЕРЕБОЙНОГО
ЭЛЕКТРОПИТАНИЯ
Каждое устройство NSM5200 следует соединить с ИБП (не входит в комплект поставки). Устройства ИБП в течение ограниченного
времени обеспечивают питание от аккумуляторных батарей в случае отказа основного источника питания.
Соединение линии связи и питания ИБП с устройством NSM5200 производится в следующем порядке (см. рис. 24):
1. Вставьте шнур питания одного из блоков питания на задней панели NSM5200 в стандартную настенную розетку.
2. Вставьте шнур питания от ИБП в стандартную настенную розетку или иной источник питания.
3. Подсоединить USB кабель от ИБП Smart-UPS фирмы APC к разъему USB устройства NSM5200.
4. Вставьте шнур питания ИБП в другой блок питания блока NSM5200. В этой конфигурации устройство не потеряет питания в
случае отказа источника питания или ИБП.
5. Включите ИБП.
6. Включите устройство NSM5200, если требуется (см. Пуск и выключение устройства на стр. 26).

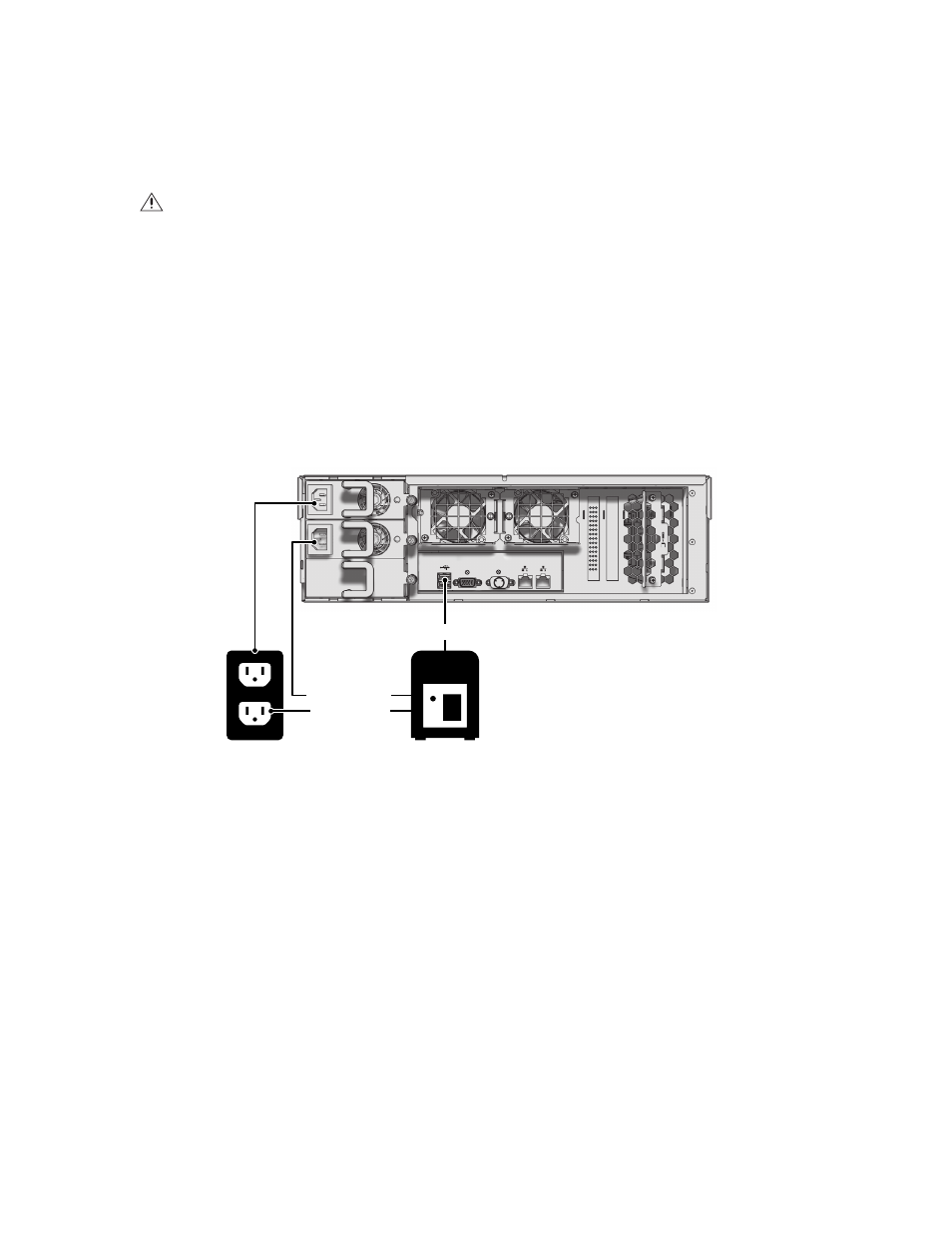

Рис. 24. Соединение ИБП с устройством NSM5200
ПРЕДУПРЕЖДЕНИЕ: Для подачи резервного батарейного питания можно использовать практически любое устройство ИБП.
NSM5200 работает совместно с ИБП типа SmartUPS производства фирмы APC. ИБП SmartUPS выдает на NSM5200 сигнал
для упорядоченного отключения, если батарея ИБП разрядится до определенного уровня.
ИБП
ИСТОЧНИК
ПИТАНИЯ
ВХОД ПИТАНИЯ
USB
ВЫХОД ПИТАНИЯ
