18
C4626M-B-RU (11/09)
3. Прикрепите одну переднюю крепежную направляющую к одной задней крепежной направляющей. Направляющие должны
быть установлены друг за другом, как показано на рис. 10. В зависимости от глубины стойки закрепите направляющие с
помощью трех или четырех винтов 8-32 x 0,375" с полукруглой головкой и крестообразным шлицем (для каждого комплекта
направляющих). Не затягивайте винты до выполнения шага 10.

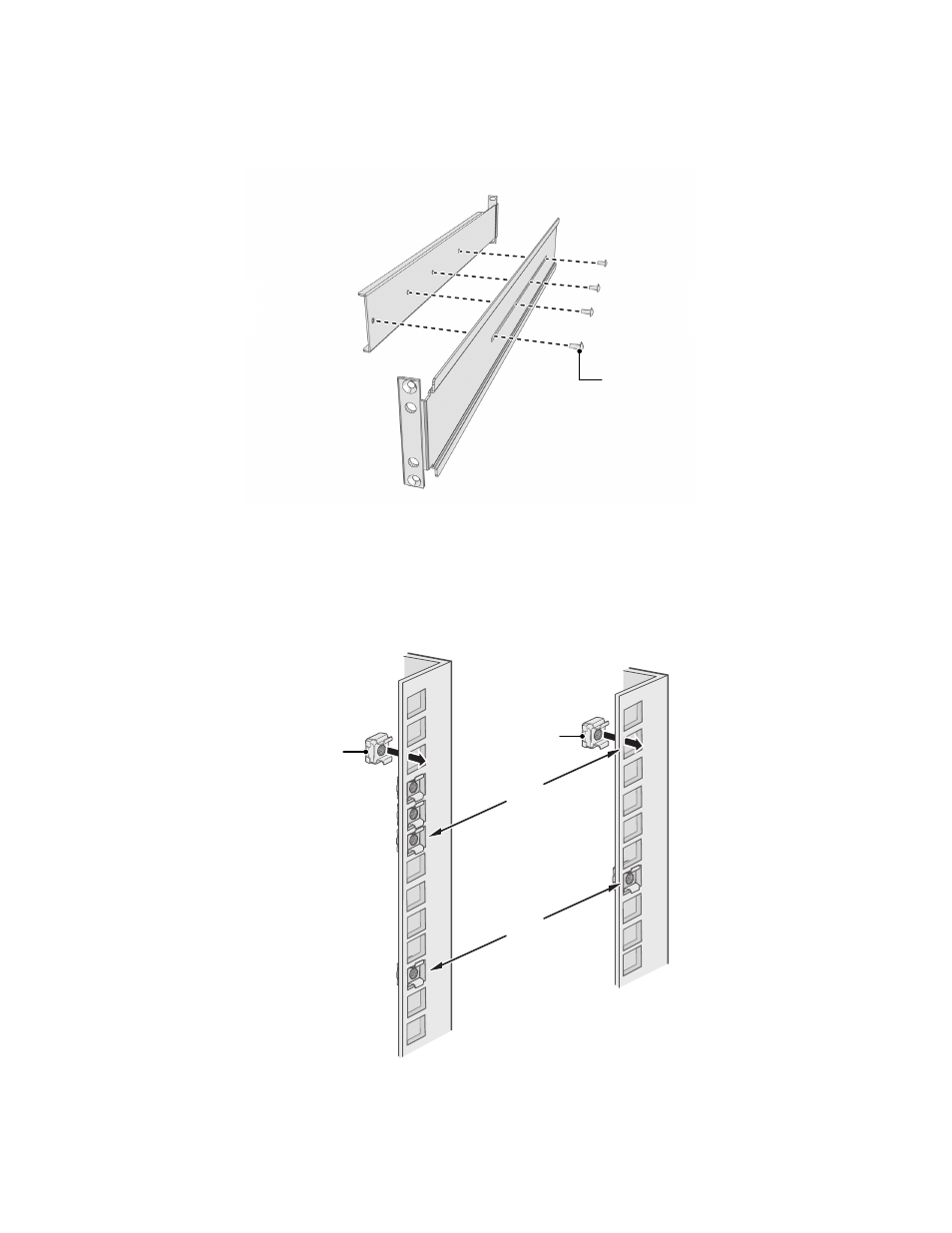

Рис. 10. Сборка опорной направляющей
4. Повторите шаг 3 для сборки второго комплекта направляющих.
5. При установке изделия в стойке с квадратными крепежными отверстиями: Вставьте 14 квадратных закладных гаек в
стойку с квадратными крепежными отверстиями, как показано на рис. 11. Совместите нижние закладные гайки передних стоек
с нижними закладными гайками задних стоек. Затем совместите верхние закладные гайки с передними стойками (см. рис. 11).
Рис. 11. Установка квадратных закладных гаек
4
ВИНТА 8-32 X 0,375",
С КРЕСТООБРАЗНЫМ
ШЛИЦЕМ, СО
ПОЛУКРУГЛОЙ
ГОЛОВКОЙ
ПЕРЕДНЯЯ СТОЙКА
ЗАДНЯЯ СТОЙКА
СОВМЕСТИТЬ
СОВМЕСТИТЬ
КВАДРАТНАЯ
ЗАКЛАДНАЯ
ГАЙКА
КВАДРАТНАЯ
ЗАКЛАДНАЯ
ГАЙКА
