После подсоединения индикаторы состояния блоков питания должны светиться немигающим янтарным цветом. После
пуска устройства индикаторы светятся немигающим зеленым цветом. Если в процессе работы любой индикатор не будет
светиться или будет красным, то это является признаком неисправности блока питания.
ПОДСОЕДИНЕНИЕ К СЕТИ
Устройство NSM5200 поддерживает режим дистанционной администрации с компьютерной рабочей станции Endura. Устройство
NSM5200 совместимо со всеми устройствами семейства Endura, использующими протоколы TCP/IP (протоколы сетевой связи) и
UPnP (универсальный протокол "включай и работай"). Чтобы предотвратить возможные сетевые конфликты, перед установкой
устройства NSM5200 следует проконсультироваться с администратором вашей сети.
Используйте левый порт адаптера сети Gigabit Ethernet для соединения устройства NSM5200 с сетью Endura.
Это требуется для работы системы Endura.
ПРИМЕЧАНИЕ: Для получения оптимальных результатов систему Endura всегда следует реализовывать на базе сети
1000Base-T. Кроме как в тех случаях, когда система Endura является очень небольшой и базируется на отведенной для нее
компьютерной сети, сеть по стандарту 100Base-T не обеспечит требуемую пропускную способность при передаче данных.
Подсоединение устройства NSM5200 к сети Endura с коммутатором Gigabit Ethernet производится в следующем порядке:
1. Подсоедините один конец кабеля с неэкранированной витой парой (UТР) к левому сетевому разъему на задней панели
устройства NSM5200. Используйте стандартный кабель с неэкранированной витой парой (UTP) категории Cat5е
(или лучше), с разъемами RJ-45.

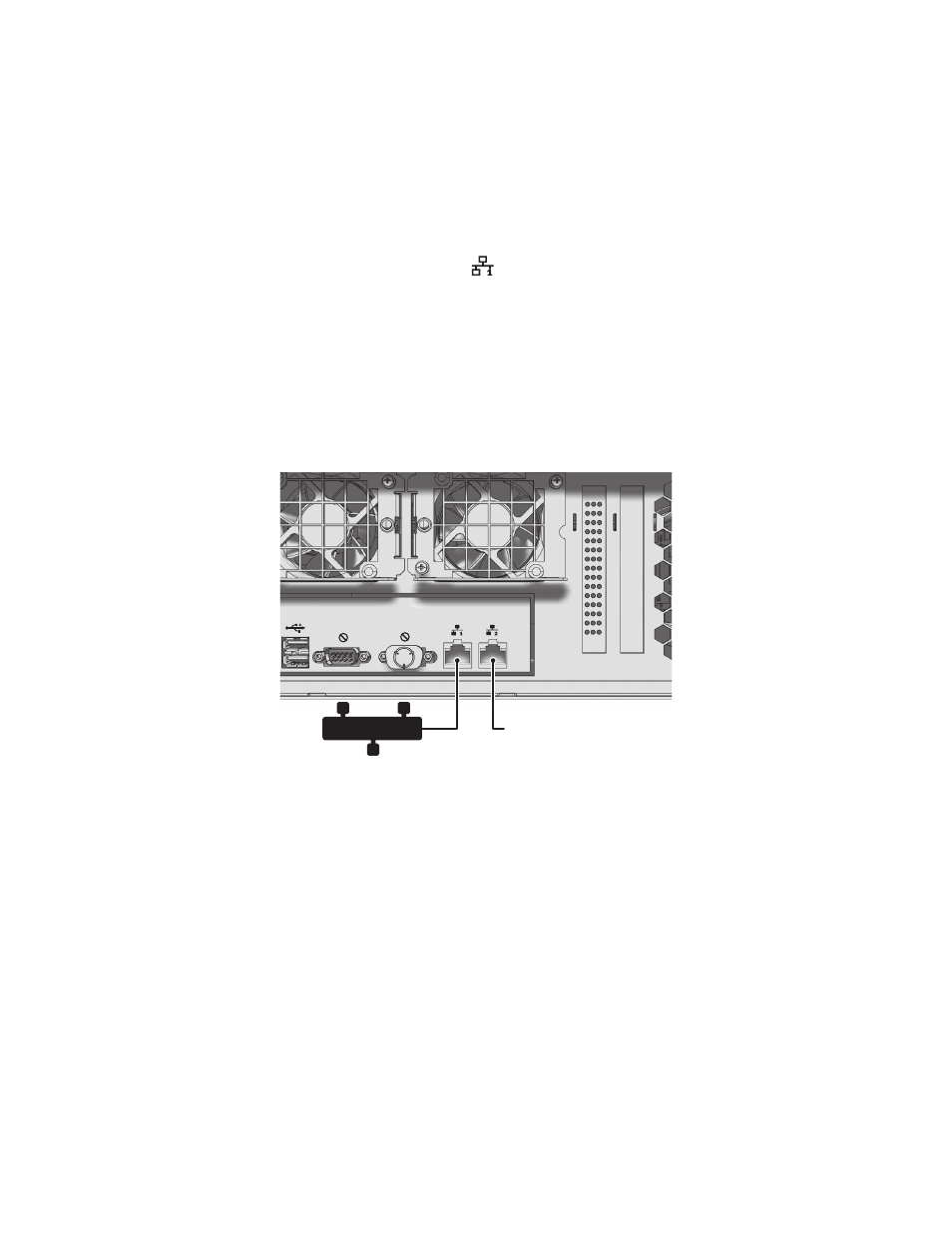

Рис. 21. Подсоединение сетевого кабеля
2. Подключите другой конец кабеля UTP к имеющемуся порту коммутатора Gigabit Ethernet, одобренного компанией Pelco.
Свяжитесь со службой сопровождения продукции Pelco по тел. 1-800-289-9100 (из США и Канады) или +1-559-292-1981
(для звонков из других стран), чтобы получить список одобренных коммутаторов Gigabit Ethernet.
Сетевой разъем на задней панели снабжен двумя индикаторами. Левый индикатор светится оранжевым цветом при наличии
хорошего соединения между устройством NSM5200 и включенным коммутатором сети Gigabit Ethernet. Если этот индикатор
не светится, то следует проверить кабель и коммутатор. Не обращайте внимания на правый индикатор, который отображает
активность сети.
NSM5200
ЗАРЕЗЕРВИРОВАНО СЕТЬ ENDURA СЕТЬ ENDURA
