Инструкция по эксплуатации VEKTOR JSD 12-W
Страница 7
7

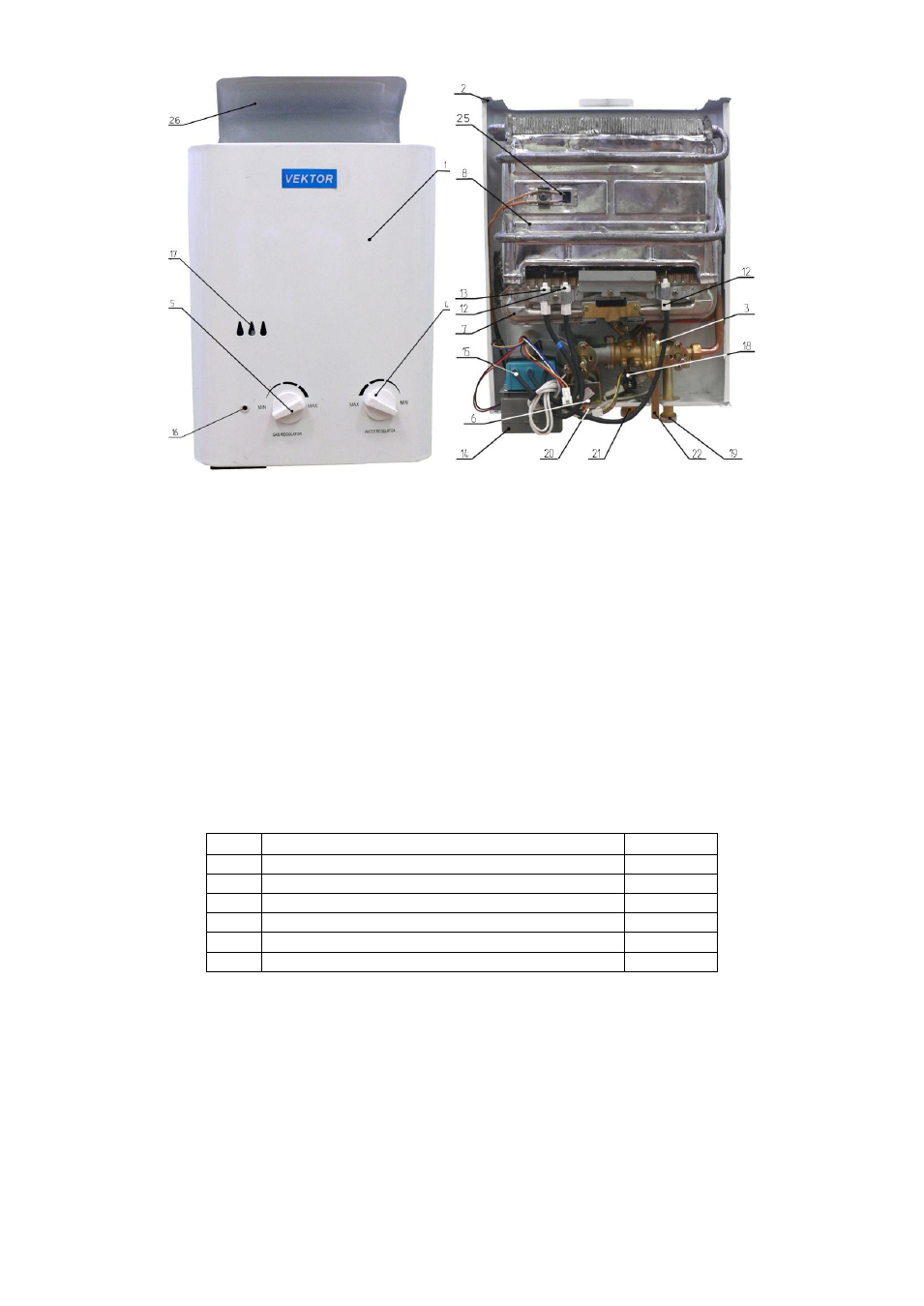

Рис. 1б. Аппарат водонагревательный проточный газовый бытовой
VEKTOR JSD11-N
1- облицовка; 2- каркас; 3- узел водогазовый; 4- ручка регулятора водяного; 5- ручка регу-
лятора газового; 6- электромагнитный клапан; 7- горелка с коллектором; 8- теплообменник;
9- датчик перегрева воды; 10- датчик по тяге; 11- газоотводящее устройство (ГОУ); 12-
электрод электронного розжига горелки; 13- электрод контроля пламени ионизационный;
14- отсек батарейный; 15- блок управления электронный; 16- индикатор цифровой темпера-
туры горячей воды (только для модели «JSD20-W»); 17- окно смотровое; 18- микровыклю-
чатель; 19- входной патрубок водяного блока (подвод воды) с фильтром; 20- входной пат-
рубок газового блока (подвод газа) с фильтром; 21- отвод воды; 22- клапан предохрани-
тельный, 23- датчик температуры горячей воды (только для модели «JSD20-W»); 24- пере-
ключатель зима/лето (только модели «JSD20-W»); 25 – датчик системы ODS (только для
модели «JSD11-N»); 26 – отражатель (только для модели «JSD11-N»).
2.3.2 Комплект поставки
Комплект поставки представлен в таблице 2.
Таблица 2. Комплект поставки
№
Наименование
Количество
1
Водонагреватель Vektor
1
2
Руководство по монтажу и эксплуатации
1
3
Упаковка
1
4
Гибкая подводка для воды
2
5
Комплект элементов крепления
1
6
Шланг с душевой насадкой
1
ПРИМЕЧАНИЕ. Поставщик имеет право без предварительного уведомления вно-
сить изменения в конструкцию и комплект поставки аппарата.
