Инструкция по эксплуатации VEKTOR JSD 12-W
Страница 15
15
При подключении аппарата при помощи гибких рукавов необходимо соблюдать
правила монтажа, которые не допускают:
- скручивание шланга относительно продольной оси;
- установку шланга с изгибом вблизи наконечников. Длина участка шланга у за-
делки, который не должен подвергаться изгибу, должна быть не менее 50 мм. Мини-
мально допустимый радиус изгиба шланга, измеряемый по внешней образующей, дол-
жен составлять 90 мм (см. рис. 5).

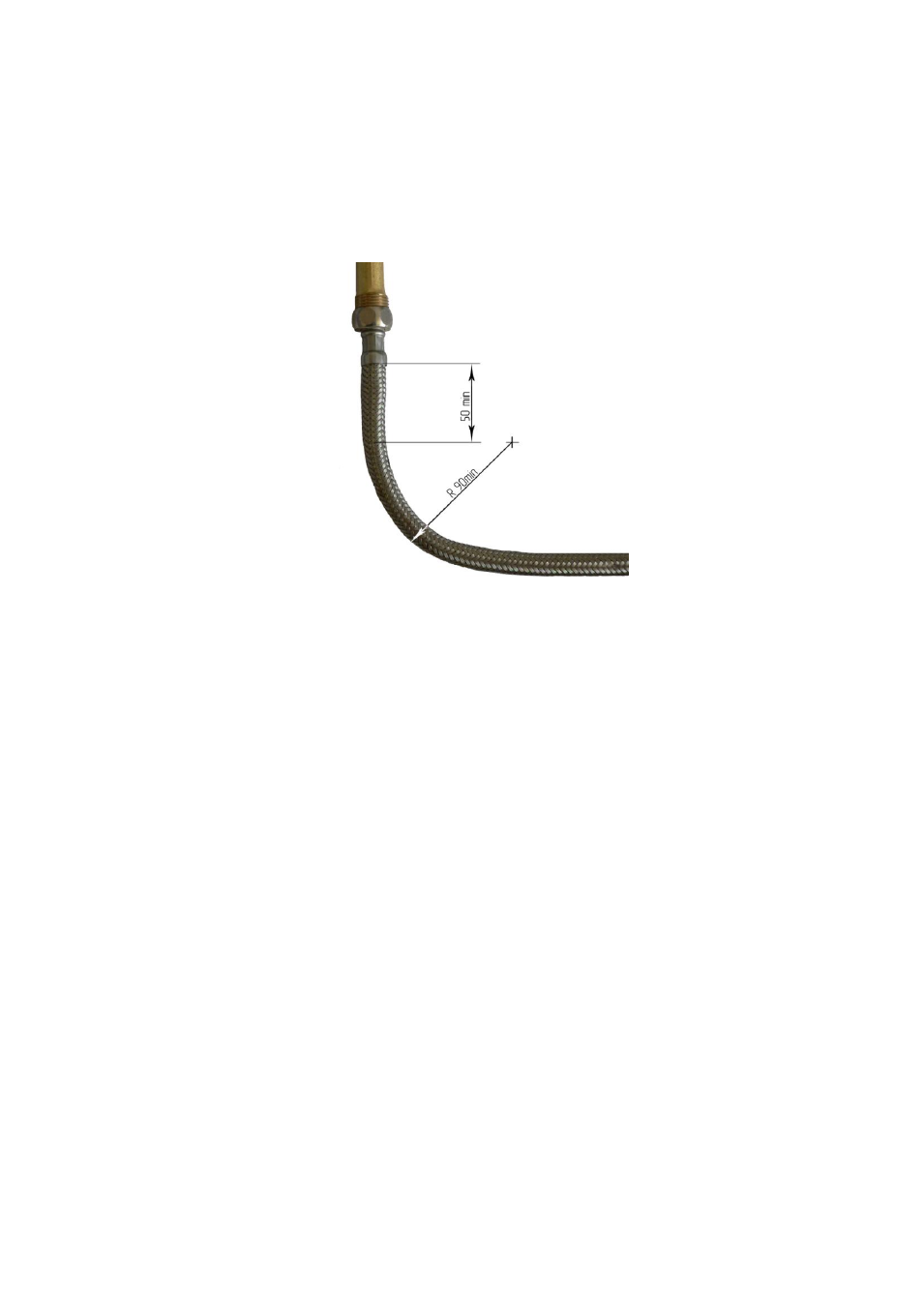

Рис. 4. Требования к монтажу гибких шлангов
Рекомендуется:
а)
применять угловые соединения и переходники во избежание изломов шлангов
вблизи наконечников.
б) применять промежуточные опоры при установке длинных шлангов:
в) при прямолинейном расположении устанавливать шланги с провисанием.
Рекомендуемые схемы монтажа шланга показаны в таблице 3.
3.3.7 Монтаж шланга необходимо начинать с неподвижных элементов шланга,
имеющих трубную цилиндрическую резьбу.
Это требование не относится к соединению, ответной деталью которой является
накидная гайка.
3.3.8 Уплотнение резьбового соединения штуцера с ответной деталью (радиальное
соединение) необходимо производить с применением ленточного фторопластового
уплотнительного материала (ФУМ) или герметика.
3.3.9 Резьбовое соединение накидных гаек (торцовое соединение), как подвижных,
так и неподвижных, с ответным штуцером необходимо выполнять с применением
прокладок.
Материал прокладок – маслобензостойкая резина, паронит или фторопласт-4.
3.3.10 После подключения воды и испытания трубопровода необходимо прове-
рить работоспособность электронного розжига горелки, для чего:
- вставить в батарейный отсек батарейки, соблюдая полярность. Несоблюдение
этого условия приведет к несрабатыванию электронного блока;
- открыть кран горячей воды, при этом между свечей электронного розжига и сек-
цией горелки должен произойти непрерывный электронный разряд, что указывает на
работоспособность электронного блока и правильность монтажа электронной системы.
