Не используйте вентиляционные каналы для удаления продуктов сгорания.
Вытяжная труба должна быть кратчайшим образом подсоединена к дымоходу
(максимально допустимое удаление трубы отработанных газов от дымохода – 2 м).
Вытяжная труба должна иметь небольшой уклон (2 ) вверх по направлению к мес-
ту стыковки с дымоходом.
Вытяжная труба должна иметь внутренний диаметр не менее 110 мм.
Для надежного отвода продуктов сгорания минимальная длина вертикального уча-
стка дымохода должна быть не менее 500 мм.
Соединение аппарата с газоотводящей трубой должно быть герметичным, рис 5.
3.6.2 Вариант подсоединения вытяжной трубы показаны на рис. 5

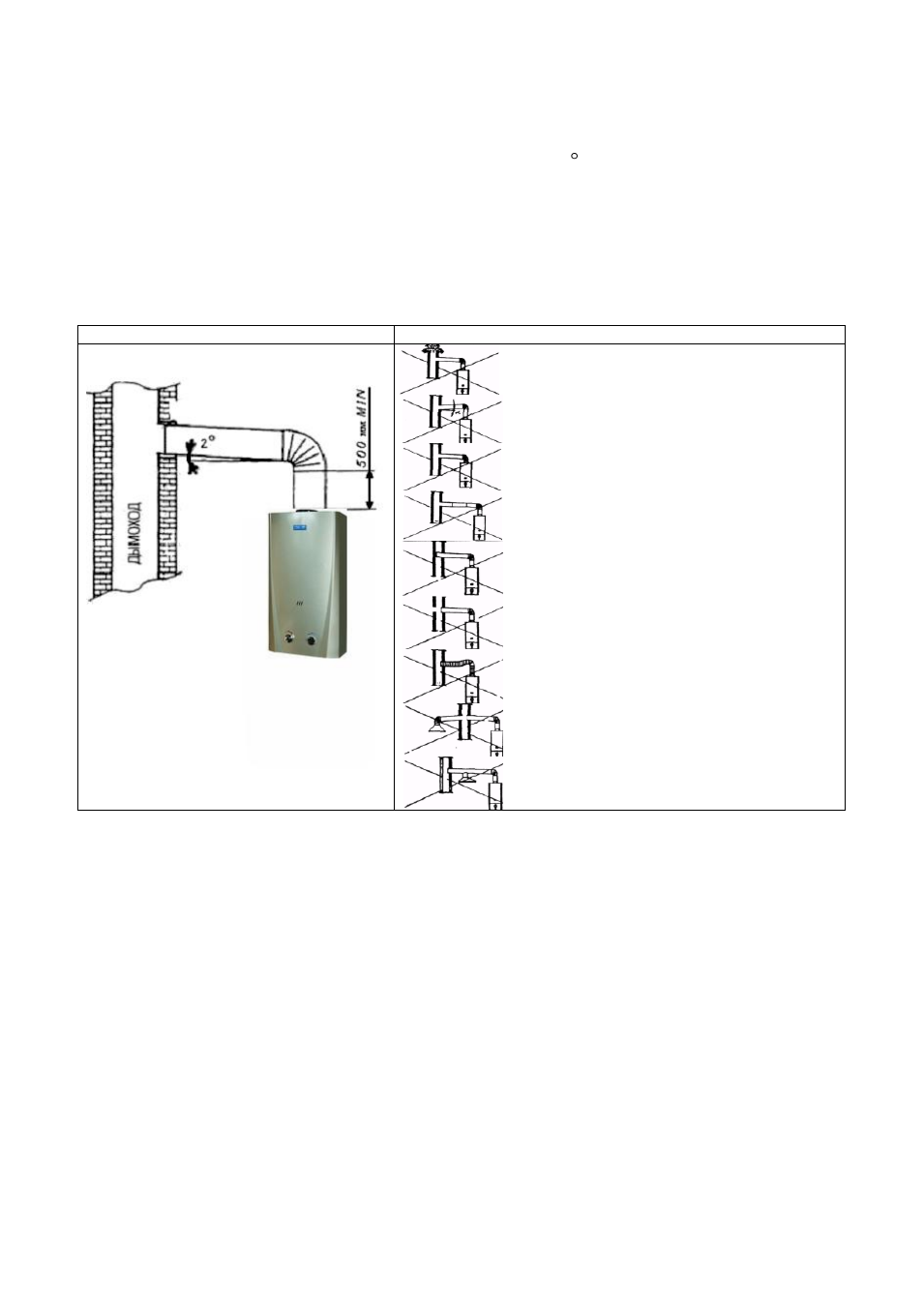

Рис. 5 Подсоединение вытяжной трубы к аппарату
3.7
Установка водонагревателя JSD11-N (без подсоединения к ды-
моходу)
3.7.1 Аппарат должен устанавливаться в кухнях или других нежилых помещениях
с хорошей вентиляцией в соответствии с проектом газификации.
3.7.2 При размещении аппарата в кухне совместно с газовой плитой помещение
кухни должно отвечать следующим требованиям:
а) высота не менее 2,2 м;
б) кухня должна иметь окно с форточкой (фрамугой), вытяжной вентиляционный
канал и осевой вентилятор в верхней части окна или наружной стены;
в) осевой вентилятор разрешается не устанавливать при наличии в помещении
кухни дополнительного вытяжного канала или обособленного дымохода,
обеспечивающего удаление воздуха не менее 90 м
3
/ч;
г) для притока воздуха следует предусматривать в нижней части двери кухни ре-
шетку или зазор между дверью и полом сечением не менее 0,03 м
2
.
Правильно
Неправильно
Дымоход блокирован по той или иной при-
чине.
Вытяжная труба имеет уклон вниз, вместо
того, чтобы иметь уклон вверх.
Отсутствует вертикальный участок вытяжной
трубы длиной в 500 мм
Длина горизонтального участка вытяжной
трубы превышает 2 метра
Конец вытяжной трубы слишком близок к
противоположной стене.
Имеется отверстие па наружной стороне
дымохода напротив точки соединения.
Гибкая соединительная труба не лежит на
прямой линии и наклонена вниз.
Другое устройство подсоединено к дымоходу.
Два устройства имеют одно подсоедине-
ние к дымоходу
