8

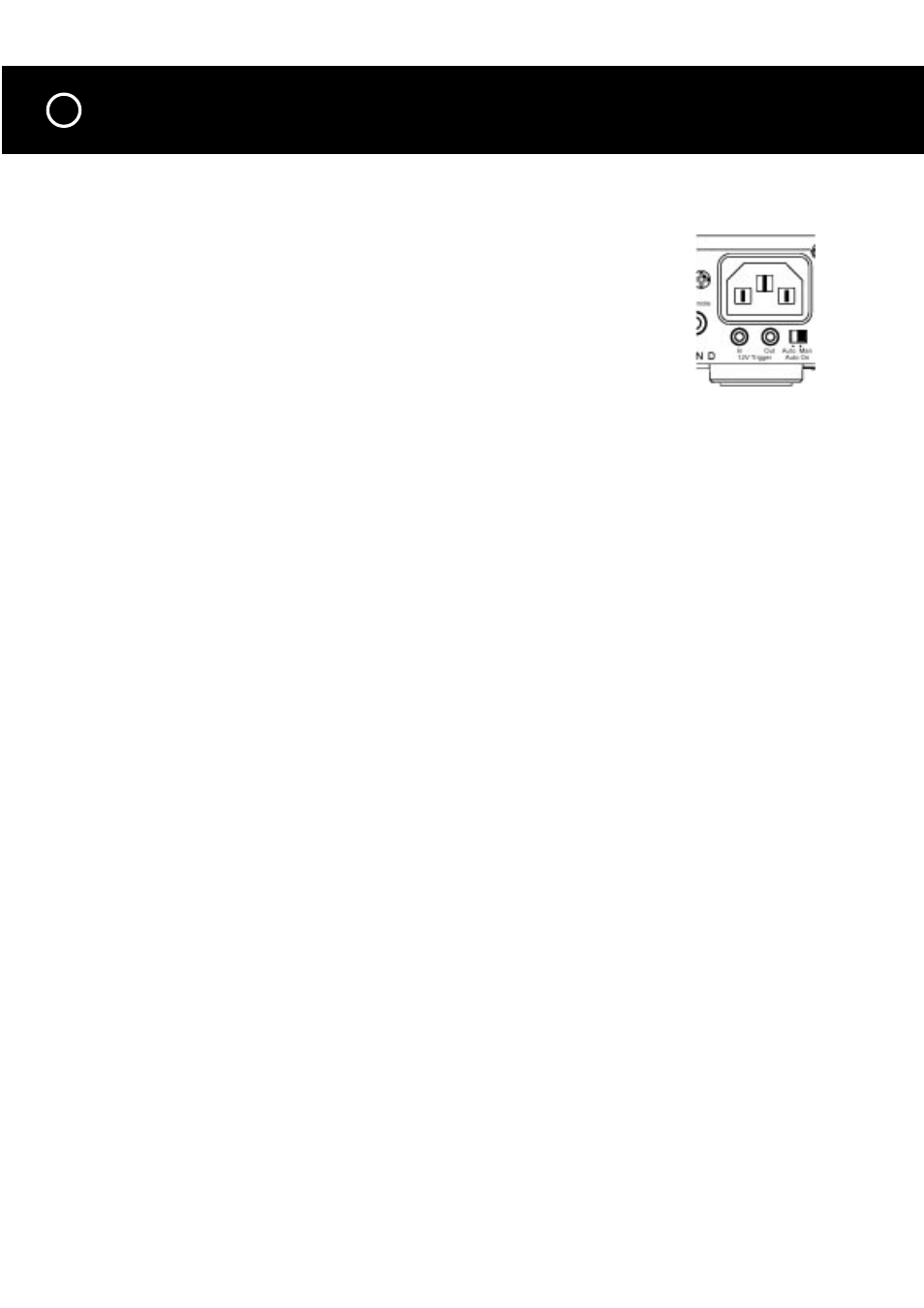

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ НА
ТЫЛОВОЙ ПАНЕЛИ
Триггерные разъемы «12V Trigger»
Входной триггерный разъем “In”
Входной триггерный разъем “12V In” предусилителя Zpre2 предназначен для подключения
мини-штекера диаметром 2,5мм. Для подключения предусилителя Zpre2 по триггерной схеме
вставьте штекер, расположенный на одном конце входящего в комплект поставки кабеля, в
данный разъем, а штекер, расположенный на другом конце данного кабеля – в выходной
разъем триггера компонента-источника. Некоторые компоненты, включая AV-контроллеры
Parasound, могут быть оснащены выходным триггерным разъемом на 3,5мм, поэтому для
удобства пользователя мы включили в комплект поставки триггер с мини-штекер 2,5мм –
3,5мм. Если триггерный выход контроллера представляет собой клеммы «+» и «-», вы можете
обрезать штекер диаметром 2,5мм на одном конце прилагаемого кабеля и подсоединить
оголенные провода к данным клеммам. Провод с белой полосой соответствует штырьковому
контакту штекера, а неотмаркированный провод соответствует цилиндрическому контакту
штекера.
Примечание: Если схема работы триггера основана на источнике постоянного тока, то штырьковый контакт при
триггерном подключении должен быть «+» (плюсовым), а его цилиндрический контакт должен быть «–» (минусовым).
Ток на входном триггерном разъеме предусилителя Zpre2 ничтожно мал и составляет всего 15мА.
Выходной триггерный разъем «Out»
Питание на данный разъем подается постоянно, пока предусилитель Zpre2 находится во включенном состоянии,
что позволяет включать и выключать подключенный усилитель (или другой компонент) автоматически через
предусилитель Zpre2. Компонент, подлежащий переключению, должен быть настроен на работу по триггерной
схеме, активизирующейся при передаче напряжения 12В. Соедините выходной триггерный разъем «Out»
предусилителя Zpre2 и входной триггерный разъем соответствующего компонента с помощью триггерного провода
с микро-штекерами диаметром 2,5мм.
Примечание: Большинство усилителей мощности компании Parasound снабжены входным триггерным разъемом
на 12В. Если триггерный вход компонента, подлежащего переключению, представляет собой клеммы «+» и «-», как
в более ранних моделях усилителей мощности компании Parasound, вы можете обрезать штекер диаметром
2,5мм на одном конце триггерного кабеля и подсоединить оголенные провода к данным клеммам. Провод с белой
полосой соответствует штырьковому контакту штекера, а неотмаркированный провод соответствует
цилиндрическому контакту штекера.
Примечание: Если схема работы триггера основана на источнике постоянного тока, то штырьковый контакт при
триггерном подключении должен быть «+» (плюсовым), а его цилиндрический контакт должен быть «–» (минусовым).
Максимальный ток на выходном триггерном разъеме предусилителя Zpre2 составляет 150мА.
Подключение сетевого кабеля и заземление
По возможности подсоединяйте сетевой кабель вашего предусилителя Zpre2 к той же розетке переменного тока,
к которой подключены аудиокомпоненты вашей системы (в частности, компоненты-источники и усилитель
мощности). Потенциал заземления в одной розетке переменного тока может быть выше или ниже, чем в другой,
что приведет к появлению фонового шума.
