6

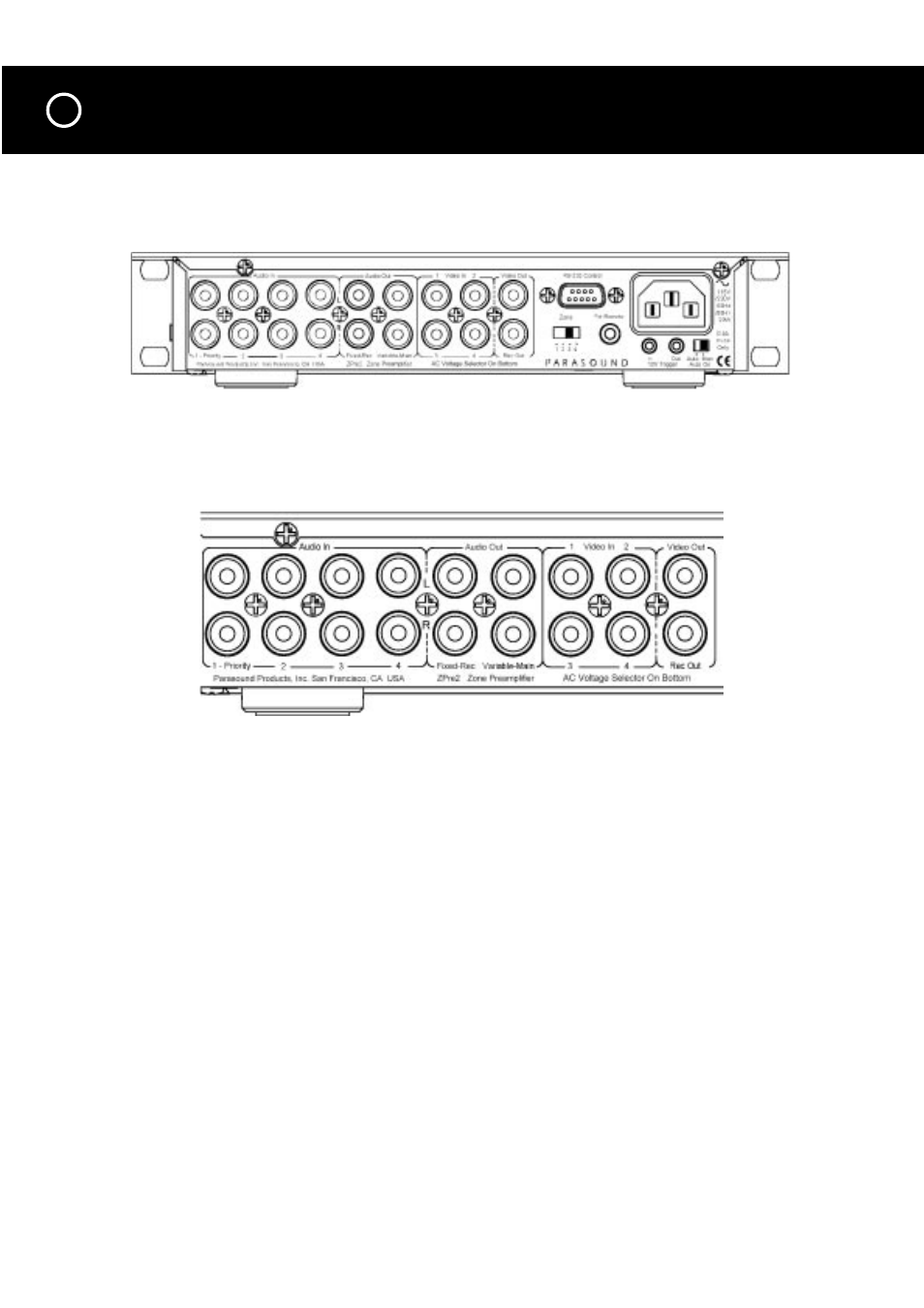

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ НА
ТЫЛОВОЙ ПАНЕЛИ
Меры предосторожности при подключении
Перед выполнением или изменением какого-либо подключения ко входам, выходам или гнездам триггера необходимо
отсоединить сетевой кабель. Убедитесь в том, что ни один кабель не натянут и не подвержен иной механической
нагрузке, поскольку это может привести к отсоединению кабелей от разъемов.
Аудиовходы («Audio In»)
Предусилитель Zpre2 снабжен входами для подключения четырех источников аудиосигнала. Данные линейные
входы имеют одинаковые характеристики, однако вход «1-Priority» снабжен специальной функцией выбора, которая
позволяет выбрать подключаемый источник. Более подробная информация представлена в описании процесса
выбора приоритетного входа в разделе «Пульт дистанционного управления».
Видеовходы («Video In»)
Предусилитель Zpre2 снабжен четырьмя композитными входами для подключения источников видеосигнала.
Номера видеовходов соответствуют аудиовходам. Питание на данные входы подается одновременно.
Аудиовыходы («Audio Out»)
Выходы “Main-Variable Out” предназначены для подключения усилителя мощности. Уровень сигнала на выходе
регулируется с помощью регулятора громкости предусилителя Zpre2.
Выходы “Fixed-Rec Out” предназначены для подключения магнитофона или системного контроллера, для которых
уровень сигнала на выходе должен быть фиксированным. Сигнал на выходах “Fixed-Rec Out” при регулировании
уровня громкости предусилителя Zpre2 остается неизменным.
Видеовыходы («Video Out»)
Выход “Video Out” предназначен для подключения вашего ТВ-приемника или видеомонитора.
Выход «Rec Out» предназначен для подключения видеомагнитофона. В действительности, на данные выходы
поступает обычный видеосигнал, поэтому выход «Rec Out» можно использовать и для подключения второго
видеомонитора.
