7

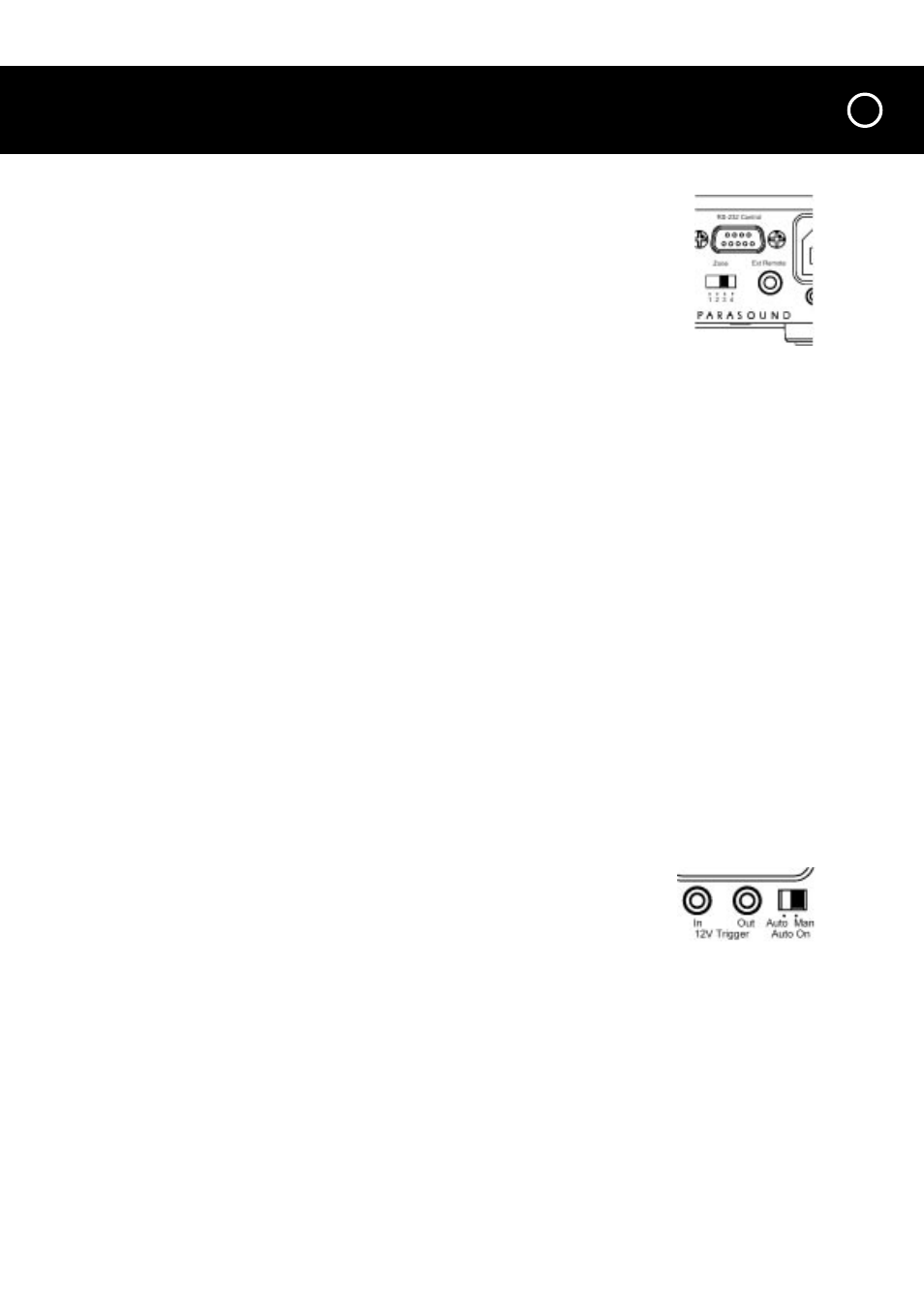

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ НА
ТЫЛОВОЙ ПАНЕЛИ
Переключатель «Zone 1 2 3 4»
Данный переключатель вам не потребуется, если вы используете только один предусилитель
Zpre2 в вашей системе.
С помощью переключателя «Zone» и пульта дистанционного управления можно выбрать
один из четырех ИК-кодов для независимого управления четырьмя предусилителями в
четырех зонах. Для выполнения данной операции вам потребуется один пульт ДУ или
системный контроллер с ИК кодировкой.
Переключатель «Zone», а также пульт дистанционного управления настроены по умолчанию
на значение «1». При изменении положения переключателя «Zone» вам также потребуется
перепрограммировать и пульт дистанционного управления на аналогичный номер зоны (см.
раздел «Пульт дистанционного управления»).
Примечание: Выбор положения переключателя «Zone» и настройка нового ИК-кода зоны осуществляется только
в том случае, если предусилитель Zpre2 выключен. Если вы будете менять положение переключателя «Zone» и
задавать новый ИК-код зоны в тот момент, когда предусилитель Zpre2 будет находиться во включенном состоянии,
вам потребуется его выключить на несколько секунд, после чего включить повторно.
Разъем «Ext Remote» (управление от внешнего источника)
Ваш предусилитель Zpre2 принимает ИК-сигнал, поступающий с любой известной ИК-системы воспроизведения,
что упрощает процесс использования пульта ДУ из другой комнаты или используется в том случае, если
предусилитель установлен в закрытый шкаф.
Данный разъем представляет собой мини-штекер диаметром 3,5мм на два проводника: центральный контакт
(штырьковый) имеет знак «+», а внешний контакт (цилиндрический) - знак «-».
Примечание: В отличие от AV-контроллера Parasound, для входа «Ext Remote» предусилителя Zpre2 не требуется
подключение соединительного блока для усиления ИК-сигнала.
Функция автоматического включения устройства
Для удобства пользователя предусилитель Zpre2 снабжен функцией автоматического включения, которая
активизируется при подаче питания соответствующего напряжения на входной разъем «12V In». При выборе
данной функции, клавиша питания «Power» на лицевой панели предусилителя Zpre2 блокируется, поэтому
управление процессом включения/выключения устройства осуществляется только за счет триггерной системы
основного контроллера.
Разъем «RS-232 Control»
Данный разъем представляет собой последовательный порт DB9, на который поступают команды от вашего
системного контроллера (код «write») и с которого передается отклик о состоянии системы, которое подлежит
отображению (код «read»). Управлению и отображению подлежат следующие данные:
- Подача питания;
- Выбранный вход;
- Регулирование уровня громкости через RS-232;
- Отключение звука.
Примечание: Отклик о состоянии системы передается при регулировании уровня
громкости через порт RS-232, а не через регулятор громкости, расположенный на лицевой
панели, или пульт ДУ. При отклике системы отображения действительного уровня
громкости сигнала не происходит, т.к. при аналоговом управлении громкостью такие данные
отображению не подлежат. Но это не является проблемой в большинстве случаев, т.к.
уровень громкости сигнала различим сразу, и может быть определен, как
удовлетворительный, слишком громкий или слишком тихий.
Коды «write» è «read» предусилителя Zpre2 представлены на веб-сайте компании Parasound www.parasound.com.
Переключатель «Auto/Man»
Переключатель в положении «Auto»
Если переключатель «Auto/Man» установлен в положение «Auto», то включение/выключение предусилителя Zpre2
осуществляется при передаче внешнего сигнала с напряжением в диапазоне +9В…+12В с вашего контроллера или
предусилителя. Когда передача внешнего напряжения прекращается, предусилитель Zpre2 автоматически отключается.
Примечание: Если переключатель находится в положении «Auto», клавиша питания «Power» на лицевой панели
предусилителя блокируется.
Переключатель в положении «Man» (ручной режим)
В том случае, когда переключатель «Auto/Man» установлен в положение «Man» (ручной режим), функция
автоматического включения блокируется, и включение/выключение предусилителя Zpre2 осуществляется вручную
с помощью клавиши питания «Power» на лицевой панели предусилителя или пульта ДУ.
