8

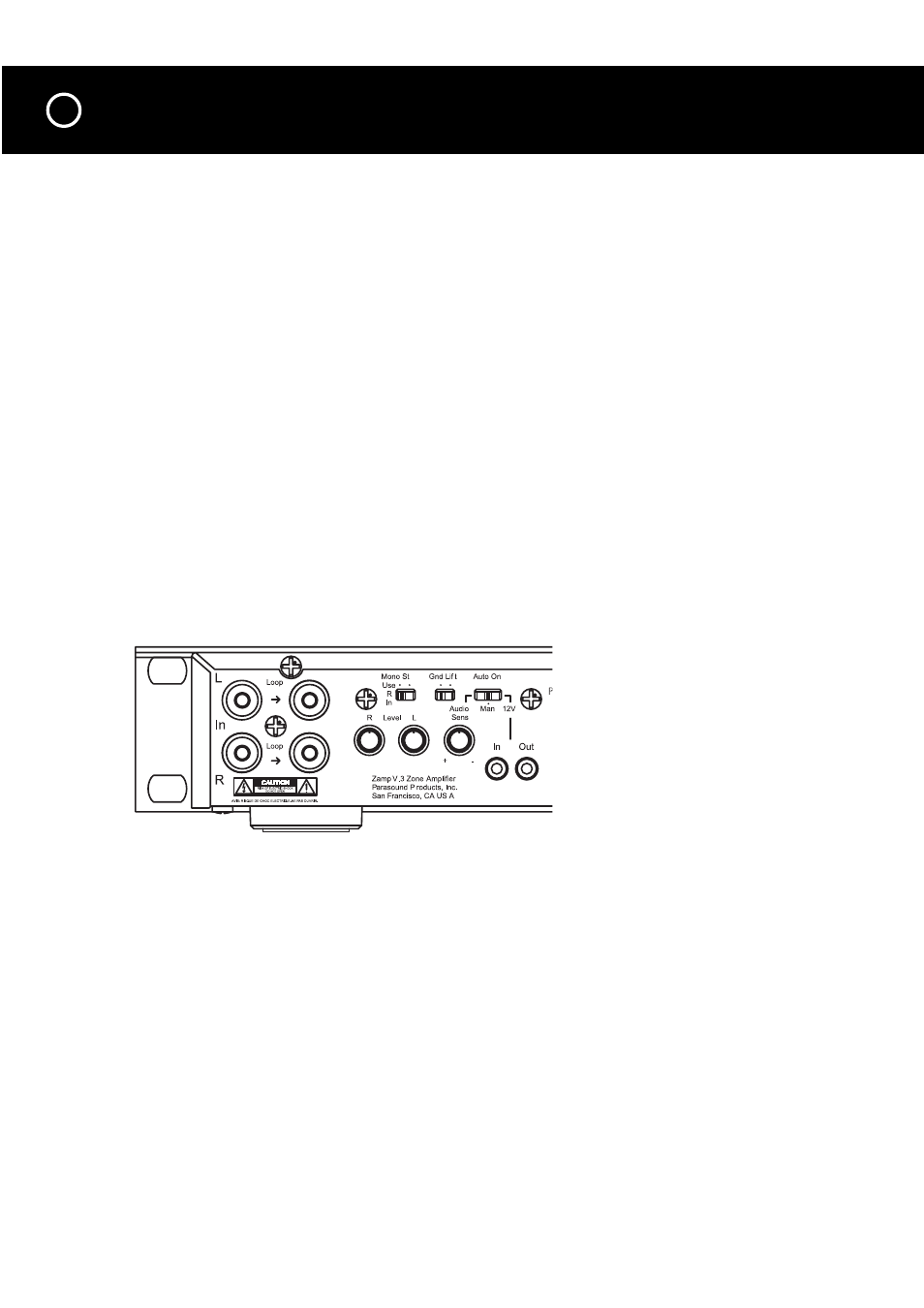

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
НА ТЫЛОВОЙ ПАНЕЛИ (продолжение)
Входной разъем «12V In»
Входной разъем «12V In» усилителя Zamp v.3 предназначен для подключения мини-штекера 2,5мм. Для подключения
усилителя Zamp v.3 по триггерной схеме вставьте штекер, расположенный на одном конце кабеля, входящего в
комплект поставки, в данный разъем, а штекер, расположенный на другом конце данного кабеля – в выходной
разъем триггера компонента-источника. Некоторые компоненты могут быть оснащены выходным разъемом триггера
на 3,5мм, поэтому для удобства пользователя мы включили в комплект поставки переходник 2,5мм – 3,5мм.
Если триггерный выход контроллера представляет собой клеммы «+» и «-», вы можете обрезать штекер на 2,5мм
на одном конце кабеля, входящего в комплект поставки, и подсоединить оголенные провода к данным клеммам.
Провод с белой полосой соответствует штырьковому контакту штекера, а неотмаркированный провод
соответствует цилиндрическому контакту штекера.
Примечание: Если схема работы триггера основана на источнике постоянного тока, то штырьковый контакт при
триггерном подключении должен быть «+» (плюсовым), а его цилиндрический контакт должен быть «–» (минусовым).
Выходной триггерный разъем «12V Out»
Выходной триггерный разъем позволяет вам осуществлять последовательную или «шлейфовую» передачу
входящего триггерного напряжения на дополнительный усилитель Zamp v.3 или другой компонент.
Примечание: Общая нагрузка на триггерный выход используемого предусилителя или контроллера представляет
собой суммарное значение тока, забираемого каждым из последовательно подключенных компонентов.
Регулятор чувствительности аудиосигнала
Регулятор чувствительности аудиосигнала «Auto On Audio Sens» служит для настройки уровня входящего
аудиосигнала или установки порогового значения, требуемого для включения усилителя Zamp v.3. Установка
регулятора в центральное положение («12 часов»), как правило, подходит в большинстве случаев. Для повышения
чувствительности с целью реагирования на более низкий уровень аудиосигнала поверните регулятор против
часовой стрелки в направлении знака «+».
Для снижения чувствительности поверните регулятор по часовой стрелке в направлении знака «-». Это позволит
предотвратить бесконтрольное включение усилителя Zamp v.3 от паразитных шумов или переходных шумов при
коммутации в вашей системе.
Переключатель заземления «Gnd Lift»
Стандартным положением данного переключателя является положение «Gnd». Если вы слышите фоновый шум в
акустических системах, подключенных к вашему усилителю Zamp v.3, попробуйте установить переключатель
заземления в положение «Lift». В данном положении переключателя заземление цепи аудиосигнала отсоединяется,
или «размыкается» с системой заземления корпуса. Зачастую это помогает устранить слышимый фоновый шум,
который возникает по причине образования паразитных контуров заземления. Паразитные контуры заземления
представляют собой многотрактовые контуры заземления, такие как касание металла о металл с панелями или
корпусами других компонентов, заземляющие соединения аудиокабелей и даже заземляющие провода различных
сетевых кабелей переменного тока.
Подключение сетевого кабеля и заземление
По возможности подсоединяйте сетевой кабель вашего усилителя Zamp v.3 к той же розетке переменного тока, к
которой подключены аудиокомпоненты вашей системы (в частности, системный контроллер). Потенциал
заземления в одной розетке переменного тока может быть выше или ниже, чем в другой, что приведет к появлению
фонового шума.
