Инструкция по эксплуатации Parasound Z-ampV3-S
Страница 7
7

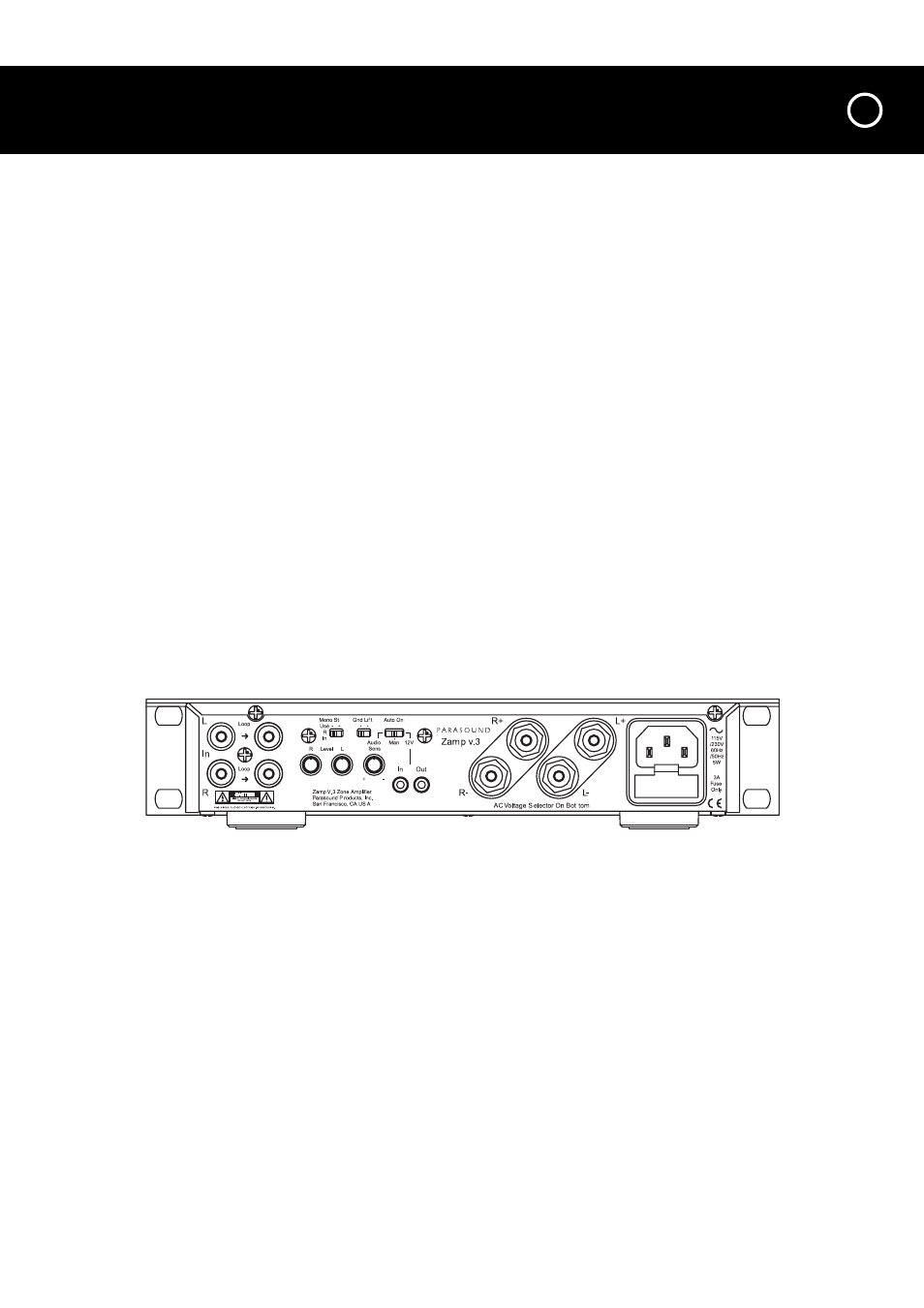

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ
НА ТЫЛОВОЙ ПАНЕЛИ (продолжение)
Режим моно
Для эксплуатации усилителя в режиме моно по мостовой схеме мы рекомендуем использовать акустическую
систему с минимальной нагрузкой 8Ом. В режиме моно усилитель Zamp v.3 «шунтирует» правый канал («R»),
усиливая его только в качестве плюсовой составляющей аудиосигнала, и левый канал («L»), усиливая его только
в качестве минусовой составляющей аудиосигнала. При данной схеме подключения каждый канал «берет на
себя» только половину номинального полного сопротивления, в результате чего нагрузка 8-омной акустической
системы в режиме моно по мостовой схеме составляет лишь 4Ом, а нагрузка 4-омной акустической системы в
режиме моно - лишь 2Ом.
Примечание: В режиме моно не следует подавать на акустическую систему нагрузку менее 4Ом во избежание
перегрузки или перегрева усилителя Zamp v.3.
Входной разъем моносигнала и клеммы для подключения акустических систем
1. Выключите усилитель и отсоедините сетевой кабель.
2. Подсоедините один кабель от предусилителя или контроллера к входному разъему правого канала («R»).
3. Установите переключатель стерео/моно в положение «Mono».
4. Подсоедините плюсовой провод кабеля акустической системы к красной клемме правого канала («R»)
акустической системы.
5. Подсоедините минусовой провод кабеля акустической системы к красной клемме левого канала («L»)
акустической системы.
Примечание: Клеммы «R» è «L» разнесены слишком далеко друг от друга для использования двухполюсного
штекера типа «банан».
6. Не подключайте никакие провода к минусовым клеммам «-».
7. Подсоедините сетевой кабель.
Функция автоматического включения («Auto On»)
Для удобства пользователя предусмотрено два способа автоматического включения усилителя Zamp v.3.
−
Когда на входной разъем «12V In» подается соответствующее напряжение;
−
Когда на входные аудиоразъемы левого («L») и правого («R») каналов подается аудиосигнал.
При активизации одного из способов автоматического включения клавиша питания «Power» на лицевой панели
усилителя Zamp v.3 блокируется, а включение/выключение осуществляется исключительно по триггерной схеме
от предусилителя или контроллера.
Положение переключателя «12V»
Когда переключатель «Auto On» установлен в правое положение, т.е. в положение «12V», то включение и
выключение усилителя Zamp v.3 осуществляется путем подачи внешнего напряжения в диапазоне от +9В до +12В
с вашего контроллера. Когда подача внешнего напряжения прекращается, усилитель Zamp v.3 автоматически
выключается. Если переключатель установлен в положение «12V», происходит блокирование функции клавиши
питания «Power» на лицевой панели усилителя.
Положение переключателя «Man» (ручной режим)
В том случае, когда переключатель «Auto On» установлен в положение «Man» (ручной режим), функция
автоматического включения блокируется, и включение/выключение усилителя Zamp v.3 осуществляется вручную
с помощью клавиши питания «Power» на лицевой панели усилителя.
Положение переключателя «Audio»
В том случае, когда переключатель «Auto On» установлен в левое положение, т.е. в положение «Audio», включение
усилителя Zamp v.3 осуществляется при подаче аудиосигнала на его входные аудиоразъемы левого («L») и
правого («R») каналов. После прекращения подачи аудиосигнала усилитель Zamp v.3 остается во включенном
состоянии ещ¸ около десяти минут, что предотвращает случайное выключение устройства во время приостановки
воспроизведения музыки. Переключатель «Auto On» в положении «Audio» также блокирует действие клавиши
питания «Power» на лицевой панели усилителя.
