6

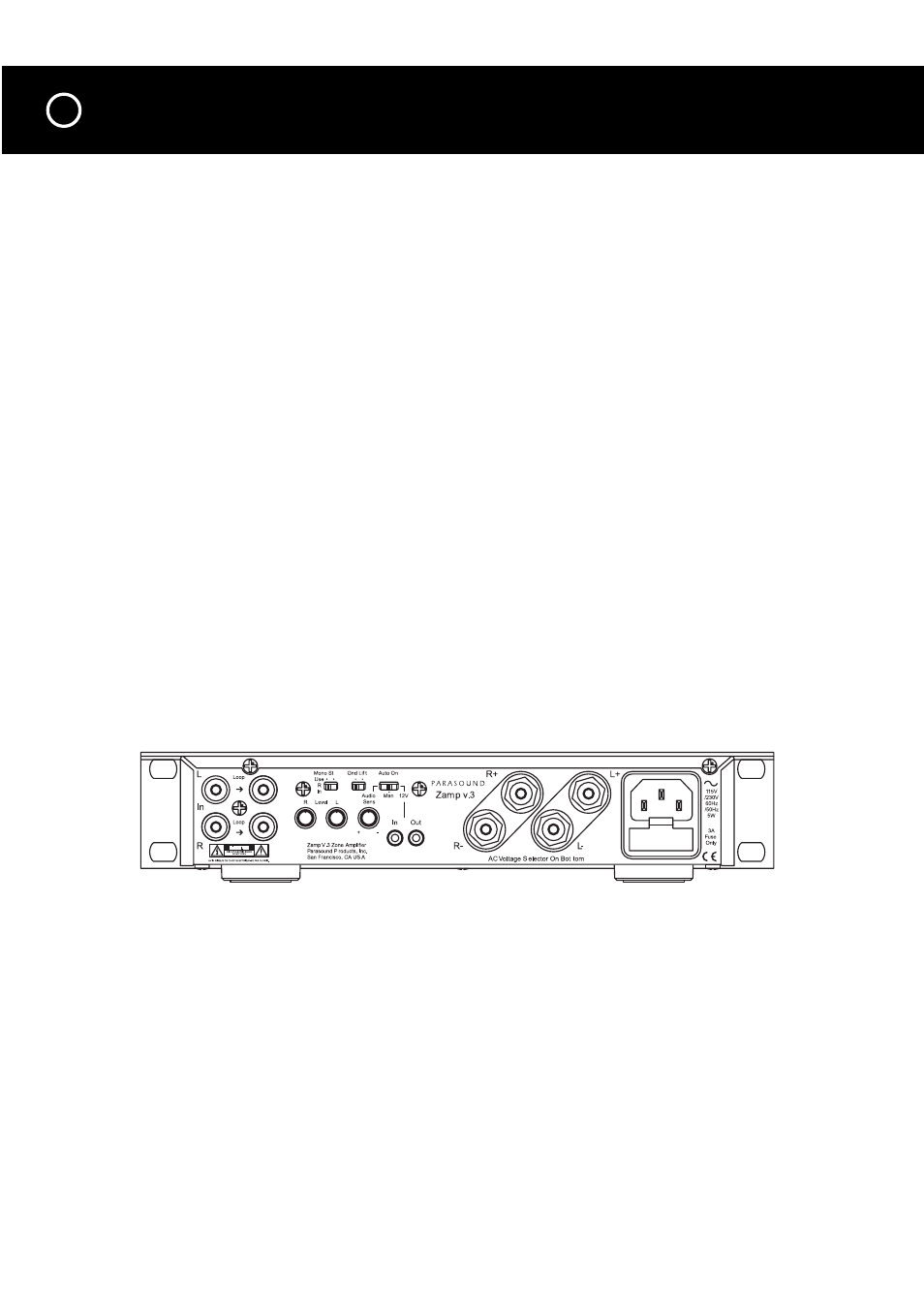

СОЕДИНИТЕЛЬНЫЕ РАЗЪЕМЫ И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ НА
ТЫЛОВОЙ ПАНЕЛИ
Меры предосторожности при подключении
Перед выполнением или изменением какого-либо подключения ко входным разъемам, гнездам триггера или клеммам
акустических систем необходимо отсоединить сетевой кабель. Убедитесь в том, что ни один кабель не натянут
и не подвержен иной механической нагрузке, поскольку это может привести к отсоединению кабелей от разъемов.
Входные разъемы для передачи аудиосигнала
С помощью соответствующих кабелей подключите выходные разъемы вашего предусилителя или контроллера,
поддерживающего режим многоканального усиления, к входным разъемам L è R вашего усилителя Zamp v.3.
Контурные выходы («Loop»)
Контурные выходы L è R (“Loop”) используются для подключения дополнительного усилителя мощности. При
наличии данных выходов отпадает необходимость в использовании Y-разветвителя для питания вашего усилителя
Zamp v.3 и дополнительного усилителя от одного источника.
Регуляторы уровня правого («R») и левого («L») каналов
Для максимального снижения шума и увеличения динамического диапазона вашей системы или установленных
компонентов можно отрегулировать уровень усиления по каждому каналу. Установите регулятор усилителя
Zamp v.3 в центральное положение (в положение «12 часов») и поворачивайте его по часовой стрелке для
усиления мощности, и против часовой стрелки для ослабления мощности аудиосигнала.
Примечание: Мы рекомендуем поэкспериментировать с различными параметрами усиления вашего
предусилителя, контроллера, а также усилителя Zamp v.3 с целью максимального снижения фоновых помех
системы. Среди профессионалов в области звука такая процедура называется «усилительный каскад».
Подключение акустических систем
Каждая пара клемм 5-канальной акустической системы позволяет подсоединять оголенный провод акустической
системы калибром до 12AWG, провода, оснащенные плоским наконечником 1/4", а также однополюсный или
двухполюсный штекер типа «банан», полюса которого разнесены на 19мм (3/4").
При подсоединении оголенных проводов зачистите около 12мм (1/2") изоляции с каждого провода и вставьте
оголенный конец каждого провода в небольшое отверстие в боковой части соответствующей винтовой клеммы.
Перед вставкой оголенного провода плотно скрутите пальцами его жилы во избежание наличия торчащих голых
проводов, которые могут касаться основания корпуса или другого разъема и стать причиной короткого замыкания.
Если вы обладаете навыками пайки, вы можете «облудить» жилы оголенного провода припоем для получения
более надежного соединения и предотвращения окисления проводов.
Соблюдайте полярность при подключении акустических систем
В процессе подключения акустических систем вы увидите, что на изоляционной оплетке одного из двух проводов
каждой пары имеется либо печатная надпись, либо выпуклая бороздка. Такая маркировка позволяет безошибочно
определить, какой провод вы подключили к плюсовой клемме на другом конце соединения.
Убедитесь в том, что провод «+», который вы подключаете к клемме «+» усилителя Zamp v.3, подключен к клемме
«+» акустической системы того же канала.
Переключатель стерео/моно
Перед использованием данного переключателя следует выключить питание усилителя Zamp v.3.
В стандартном режиме работы переключатель должен быть установлен в положение «ST» (стерео).
При работе в мостовом режиме необходимо переместить переключатель влево, в положение «Mono».
Примечание: Если переключатель будет оставлен в положении «Mono» стереозвук будет неакцентированным и
сильно искаженным.
