Parasound P7 - Инструкция (Страница 9)

9

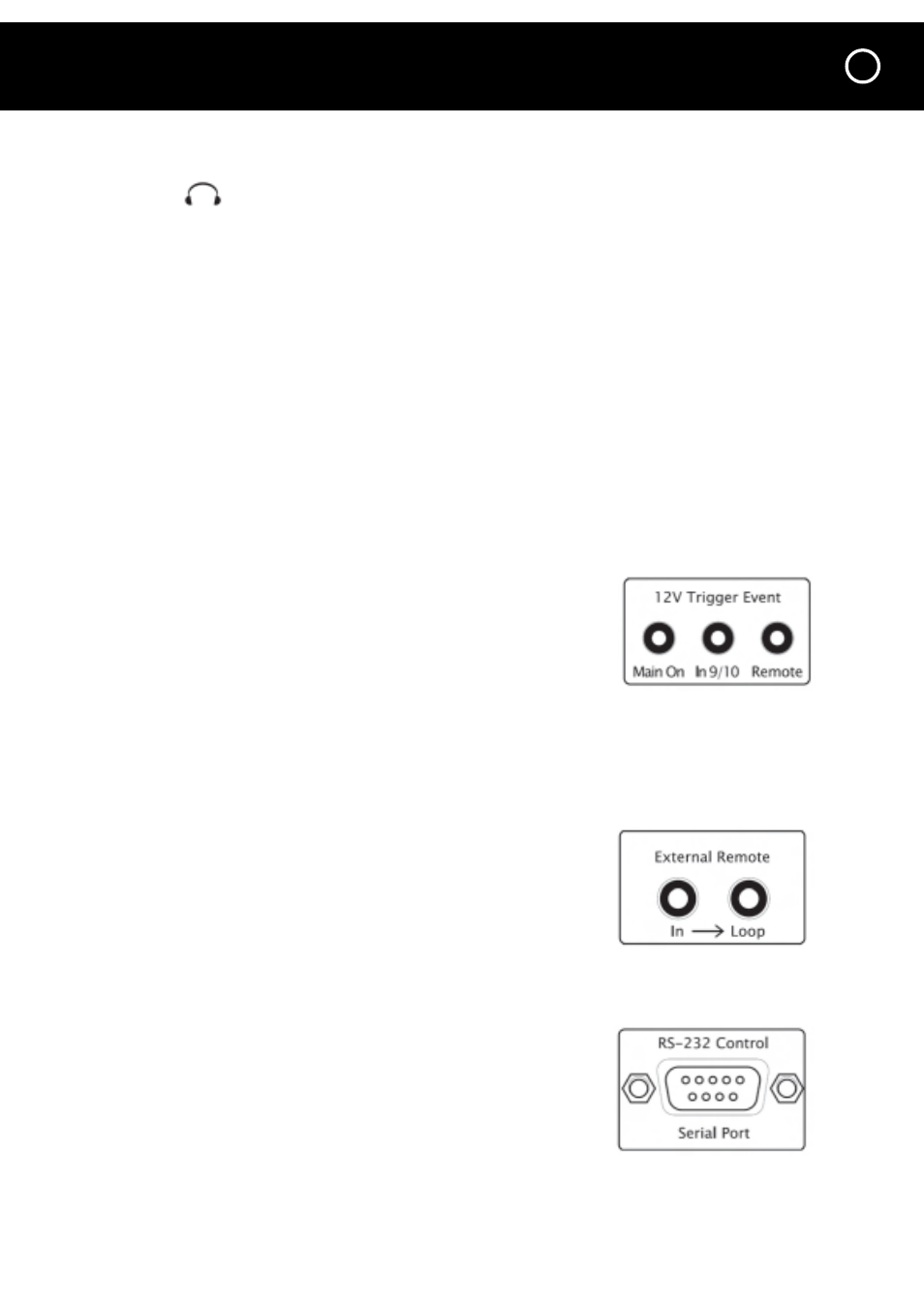

ПОДКЛЮЧЕНИЕ ПРЕДУСИЛИТЕЛЯ Р7: ДРУГИЕ
ПОДКЛЮЧЕНИЯ
ДРУГИЕ ПОДКЛЮЧЕНИЯ
ГНЕЗДО [ ] (НАУШНИКИ)
Гнездо подключения наушников предназначено для подсоединения 3,5-миллиметрового мини штекера.
При подключении штекера к этому гнезду отключается подача сигнала на все главные аудиовыходы, что
позволяет слушать музыку или звуковое сопровождение индивидуально, не мешая окружающим. Однако
на выходы Record сигнал продолжает подаваться. При прослушивании стереофонического источника
на контакты этого разъема подаются сигналы левого и правого каналов. Если прослушивается 5.1-
канальный или 7.1-канальный источник, на левый канал наушников подаются сигналы каналов L (левый),
C (центральный), LS (левый пространственного звучания), LB (левый тыловой) и Sub (сабвуфер). На
правый канал наушников подаются сигналы каналов R (правый), C (центральный), RS (правый
пространственного звучания), RB (правый тыловой) и Sub (сабвуфер).
Примечание: Обязательно проверьте уровень громкости, прежде чем отключить наушники от разъема.
Это позволит избежать внезапного скачка уровня сигнала, который может повредить акустические
системы.
РАЗЪЕМЫ 12V TRIGGER EVENT
Предусилитель P7 имеет три выхода 12 В, предназначенных для запуска внешних устройств. На выход с
маркировкой «Main On» напряжение подается всегда, когда включен предусилитель P7. На выход «In 9/
10» напряжение подается, когда выбран вход 9 или вход 10 (многоканальный вход 1 и многоканальный
вход 2). Этот выход можно использовать для автоматического включения второго усилителя, сигнал с
которого подается на акустические системы пространственного звучания, только если используется
7.1-канальный источник сигнала. Выход с маркировкой «Remote» связан с использованием пульта
дистанционного управления - сигнал подается и снимается нажатием на нем кнопок Trigger On è Off.
Этот разъем можно использовать для управления дополнительным
оборудованием, например, проекционным экраном или освещением в
помещении.
Любой из указанных выходов можно использовать для включения
усилителей мощности и другого оборудования, имеющего входы
автоматического включения. Соедините выход 12 V Trigger Event с
входным разъемом управляемого устройства входящим в комплект
кабелем с 2,5-миллиметровыми штекерами sub-mini.
Примечание: Большинство усилителей мощности, выпускаемых компанией Parasound, имеют 2,5-
миллиметровые 12-вольтовые входы дистанционного управления. Для срабатывания используется
напряжение постоянного тока, концевой контакт штекера является плюсовым (+), а второй контакт -
минусовым (-). Максимальный ток данных выходов предусилителя P7 ограничен значением 150 мА.
Обратитесь к инструкциям управляемых устройств и убедитесь, что суммарный ток, необходимый для
управления, не превышает 150 мА.
ВХОД EXTERNAL REMOTE
Предусилитель P7 совместим с наиболее популярными моделями
повторителей инфракрасного управления, которые позволяют
осуществлять дистанционное управление из другой комнаты или в случае
установки P7 внутрь мебели, когда сигналы пульта дистанционного
управления не попадают на инфракрасный сенсор на его передней
панели. Разъем входа External Remote - это стандартное 3,5-
миллиметровое миниатюрное гнездо. Центральный проводник
(концевой контакт штекера) - это плюсовой (+) сигнал, а другой проводник
(цилиндрический контакт штекера) - это минусовой сигнал (-). Авторизованный дилер Parasound или
мастер-установщик порекомендуют совместимые инфракрасные повторители.
ПОСЛЕДОВАТЕЛЬНЫЙ ПОРТ RS-232
Это полностью дуплексный последовательный порт, реализованный на
9-контактном гнезде DB9. Благодаря ему предусилитель P7 имеет
возможность осуществлять двусторонний обмен информацией с
системами домашней автоматики и управления, например, Crestron,
AMX, Control4, Niles è Elan. Если предусилитель P7 соединен с подобным
устройством, управление и контроль его состояния можно осуществлять
с клавиатур или сенсорных панелей, установленных по всему дому.
Возможности такого соединения, а также необходимое
программирование и интерфейс зависят от выбранной системы
автоматики; информацию по подключению внешней системы управления к предусилителю P7 можно
получить у дилера Parasound или мастера-установщика. Полный протокол RS-232 находится на веб-
сайте www.parasound.com.
