7
ПОДКЛЮЧЕНИЕ ПРЕДУСИЛИТЕЛЯ Р7: ПОДКЛЮЧЕНИЯ К
АУДИОВЫХОДАМ
ПОДКЛЮЧЕНИЕ К ВЫХОДАМ АУДИОСИГНАЛА
Предусилитель имеет два набора разъемов Main Output (Главный выход): один комплект с разъемами
типа RCA, а второй - с балансными разъемами XLR. Кроме того, для подключения звукозаписывающего
устройства предусмотрены выходы Record с фиксированным выходным уровнем. Прочитайте этот раздел
и выберите те разъемы, которые следует использовать в конкретном случае установки.

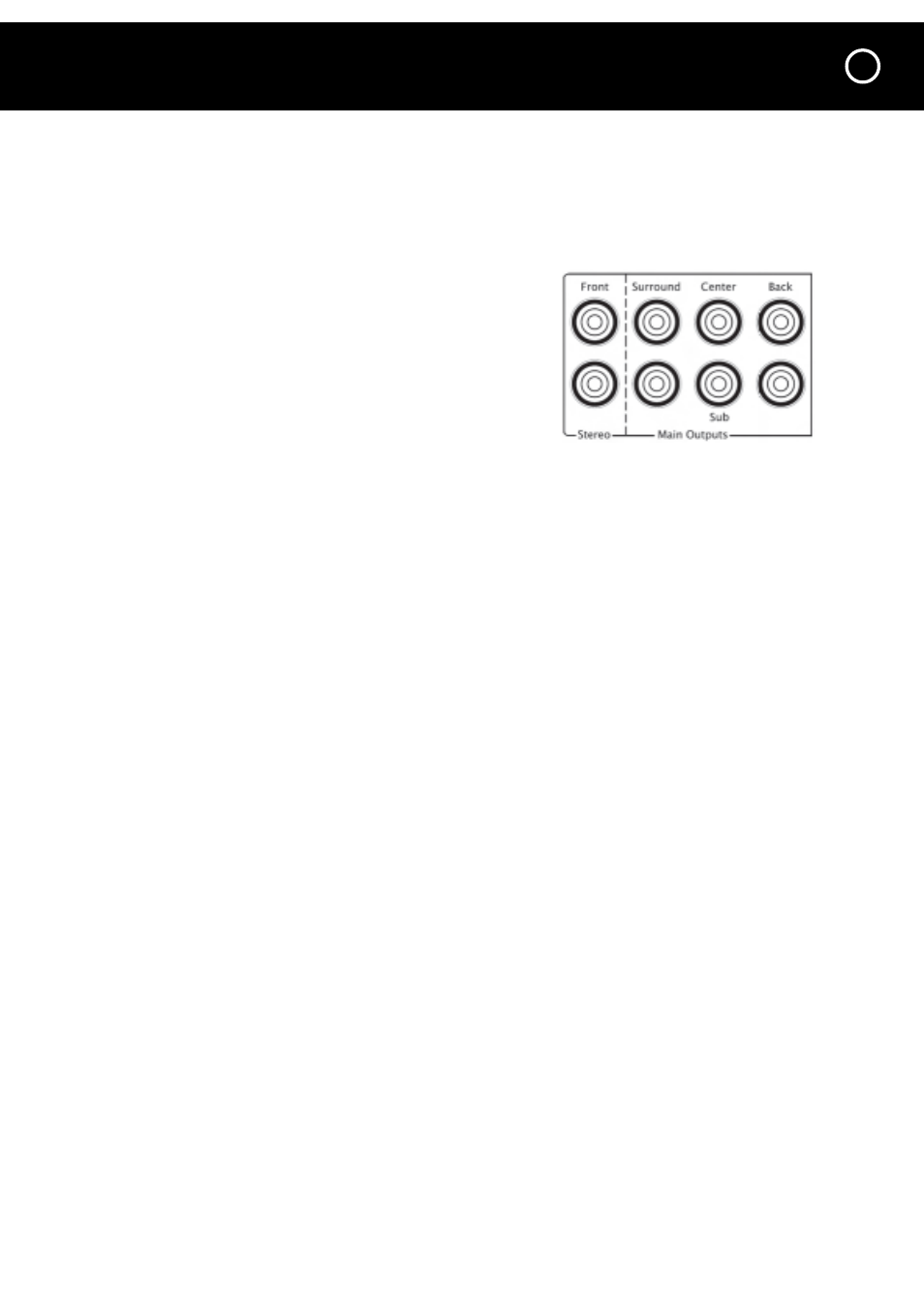

РАЗЪЕМЫ MAIN OUTPUT (ГЛАВНЫЙ ВЫХОД)
Разъемы Main Output следует соединить с входами усилителя
(усилителей) мощности. Предусилитель P7 имеет балансные и
небалансные выходы. Сигнал подается на эти выходы
одновременно.
Балансное соединение обеспечивает великолепное понижение
шумов и низкочастотного фона, особенно при большой длине
соединительного кабеля. Многие серьезные слушатели
предпочитают балансные соединения, потому что снижение
уровня собственных шумов позволяет получить более четкое и
пространственное звучание. Более подробная информация по
балансным соединениям приводится в разделе «Часто
задаваемые вопросы» данного Руководства.
Разъемы главных выходов левого и правого каналов - для стереофонической системы
Соедините со стереофоническим усилителем мощности только разъемы левого и правого каналов
Main Output Front.
Разъем главного выхода канала сабвуфера - для стереофонических систем с сабвуфером
Если в стереофонической системе используется сабвуфер, подключите его к разъему Sub Output
предусилителя P7. Частотная характеристика сигнала, подаваемого на этот выход, определяется
параметрами меню настройки P7. Более подробная информация по настройке выхода сабвуфера
приводится на странице 16.
Разъемы Maim Output - В 5.1-канальных или 7.1-канальных системах
Если для воспроизведения музыки или звукового сопровождения кинофильмов используется система
пространственного звучания, с усилителем (усилителями) мощности необходимо соединить выходные
разъемы правого и левого каналов Main Output - Front (фронтальные каналы), Surround (каналы
пространственного звучания), Center (центральный канал) и Sub (канал сабвуфера). Если используется
7.1-канальная система, необходимо использовать также выходы левого и правого канала Back (тыловые
каналы).
Примечание: Сигналы на выходы тыловых каналов, каналов пространственного звучания и центрального
канала предусилителя P7 подаются только в том случае, когда к соответствующим разъемам
многоканальных входов 9 и 10 подключен источник сигнала. Так как предусилитель P7 является
полностью аналоговым устройством, он не способен формировать многоканальное звучание из
двухканального входного сигнала.
УПРАВЛЕНИЕ БАСАМИ ДЛЯ ВЫХОДОВ ЛЕВОГО КАНАЛА, ПРАВОГО КАНАЛА
И САБВУФЕРА
Предусилитель P7 имеет встроенную функцию аналогового управления басами, предназначенную для
тех звуковоспроизводящих систем, в состав которых входит сабвуфер. Функция управления басами для
выходов левого канала, правого канала и сабвуфера имеет два режима работы. Один режим
предназначен для стереофонических входов P7 (входы 1 - 8), а другой режим - для его многоканальных
входов (входы 9 и 10). Эти два режима работы позволяют поддерживать баланс тональности при
переключении между стереофоническими и многоканальными источниками сигнала.
Режим 1: Для стереофонических источников сигнала (входы 1 - 8)
Если используются входы с 1 по 8, предусилитель P7 создает выходной сигнал канала сабвуфера,
объединяя сигналы левого и правого каналов и пропуская суммированный сигнал через фильтр нижних
частот. Граничная частота фильтра канала сабвуфера выбирается в меню настройки P7. Если для
воспроизведения сигналов левого и правого фронтальных каналов используются небольшие
акустические системы, можно воспользоваться фильтром верхних частот предусилителя P7 и удалить
низкочастотную составляющую из сигнала, подаваемого на выходы левого и правого каналов. Граничная
частота фильтра левого и правого фронтальных каналов выбирается в меню настройки P7. Более
подробная информация по настройке параметров управления басами приводится на странице 16.
Режим 2: Для многоканальных источников сигнала (входы 9 и 10)
Входы 9 и 10 предусилителя предназначены для соединения с аналоговыми многоканальными
выходами проигрывателей Blu-ray, HD-DVD, SACD è DVD. Эти устройства имеют свою собственную
функцию управления басами и меню настройки. Все настройки для сабвуфера, размеров акустических
систем и фильтров следует делать в меню настройки источника сигнала.
