Инструкция по эксплуатации Parasound P7
Страница 12
12
ИСПОЛЬЗОВАНИЕ РЕЖИМА BYPASS ПРИ НАЛИЧИИ
МНОГОКАНАЛЬНОГО РЕСИВЕРА
ИСПОЛЬЗОВАНИЕ РЕЖИМА BYPASS ПРЕДУСИЛИТЕЛЯ P7 С 5 ИЛИ 7-
КАНАЛЬНЫМ УСИЛИТЕЛЕМ
С помощью отдельного 5-канального усилителя мощности или 5-канального усилителя мощности и 2-
канального усилителя мощности можно подавать сигнал на все акустические системы, не используя
встроенный усилитель ресивера вовсе. Акустическую систему каждого канала, кроме сабвуфера, следует
подключить прямо к выходам усилителя мощности. Выходы предусилителя ресивера необходимо
соединить с одним из многоканальных входов (9 или 10) предусилителя P7. Главные выходы
предусилителя P7 соединяются с входами усилителя (усилителей) мощности. Не подключайте
акустические системы к выходам ресивера. Все акустические системы подключаются только к выходам
усилителя (усилителей) мощности. Активный сабвуфер следует подключить к разъему Sub Out

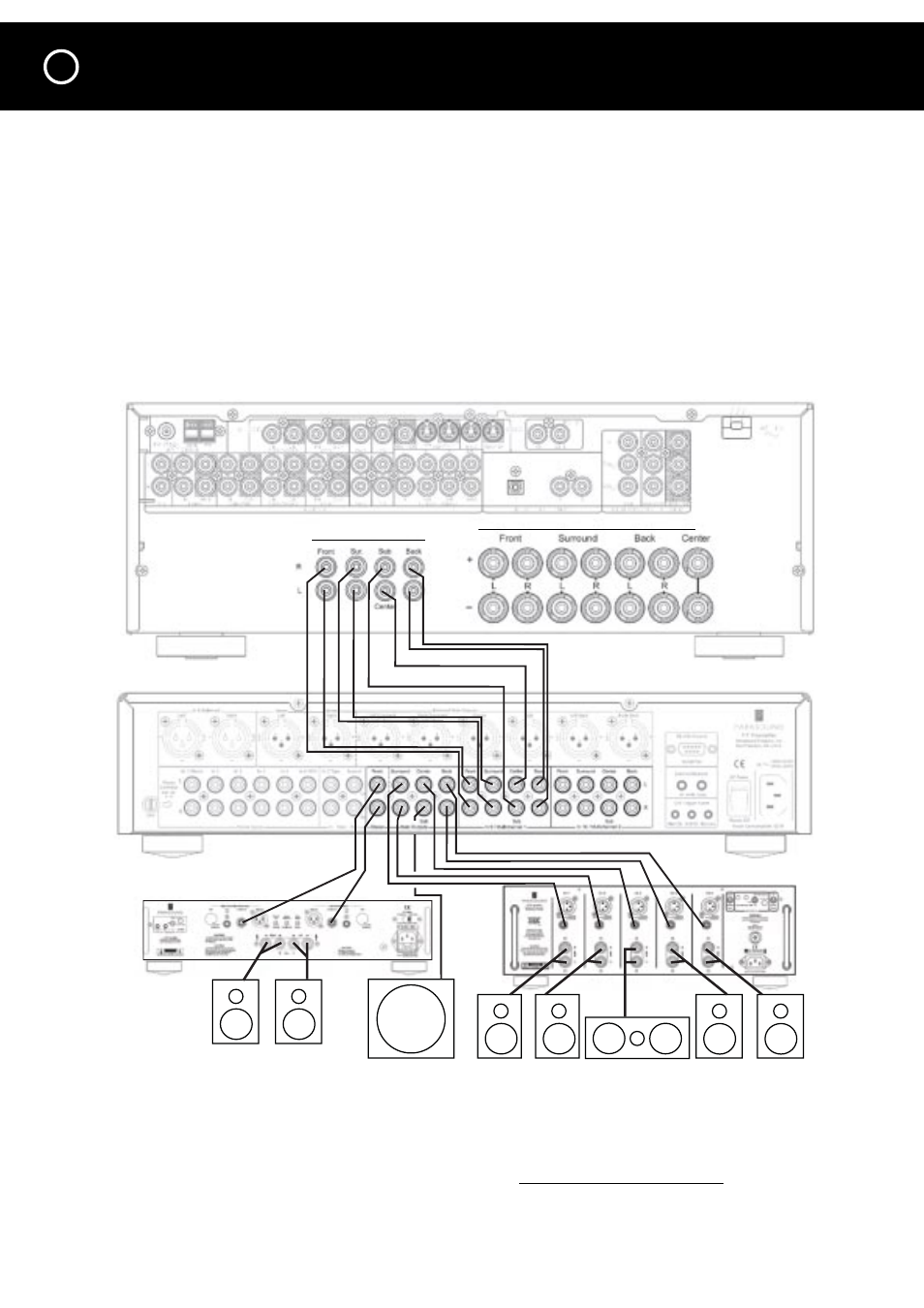

предусилителя P7. На рисунке ниже показано подключение к 5-канальному усилителю мощности и 2-
канальному усилителю мощности, но можно использовать и только 5-канальный усилитель, не подключая
ничего к разъемам Back на предусилителе P7.
Цифровой многоканальный ресивер
Предусилитель P7
Фронтальный
левый канал
Фронтальный
правый канал
Активный сабвуфер
2-канальный
усилитель мощности
5-канальный
усилитель мощности
Левый
канал
пространственного
звучания
Правый
канал
пространственного
звучания
Центральный канал
Тыловой
правый
канал
Тыловой
левый
канал
Примечание: Если на предусилителе P7 выбран режим Bypass, уровень громкости фиксируется, и регуляторы
баланса, подстройки и тональности отключаются. Для всех необходимых регулировок используется
многоканальный ресивер.
Выходы подключения акустических систем
Выходы предусилителя
