Инструкция по эксплуатации Parasound A23
Страница 9
9

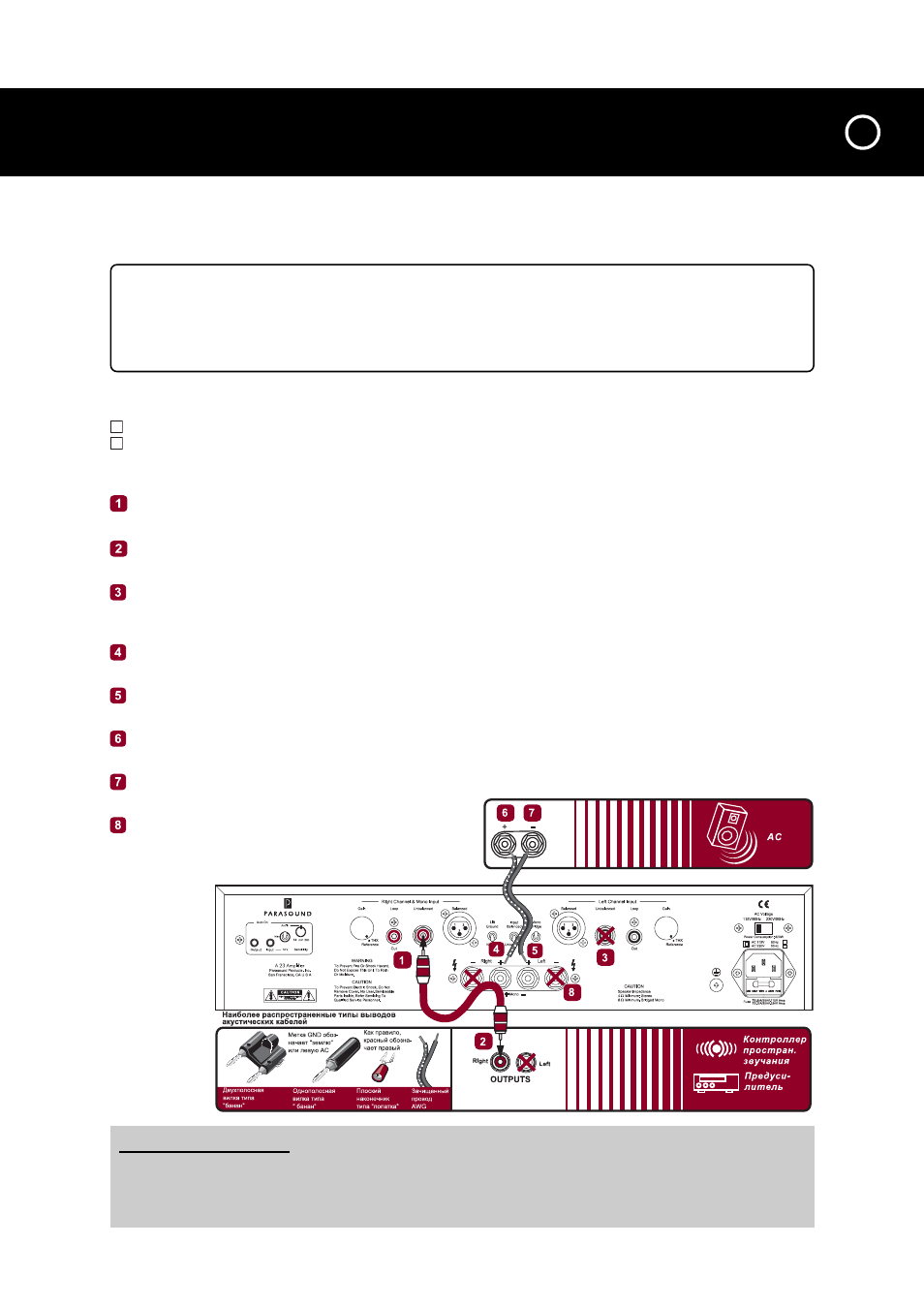

КОНФИГУРАЦИЯ УСИЛИТЕЛЯ А23 ПРИ РАБОТЕ В МОСТОВОМ
МОНО РЕЖИМЕ
В некоторых случаях вы можете использовать усилитель А23 для загрузки одной 8 Ом
акустической системы в мостовом моно режиме. Так как этот режим эксплуатации А23
используется достаточно редко, вы можете пропустить этот раздел.
Необходимое оборудование:
•
Один акустический кабель со штекерами типа “банан”, “лопатка” или с неизолированными выводами.
•
Один экранированный балансный или небалансный межблочный кабель для каждого усилителя А23,
используемого в мостовом моно режиме.
•
Одна акустическая система с сопротивлением 8 Ом или выше.
Предварительные операции
Отключите питание всех компонентов, подсоединенных к вашей аудиосистеме.
Установите переключатель “Stereo-Mono” на А23 в верхнее положение (“Ìînî”).
Подсоединения (от источника):
Подсоедините один вывод межблочного кабеля к разъему Balanced èëè Unbalanced Right Channel & Mono Input
на задней стенке усилителя А23.
Подсоедините другой вывод данного кабеля к выходному разъему необходимого канала на предусилителе или
контроллере пространственного звучания.
Не выполняйте описанных подсоединений к разъему Left Channel Input на усилителе А23.
Подсоединения (к акустическим системам):
Подсоедините акустический кабель с полоской или другой маркировкой к красному плюсовому (Right +)
терминалу на усилителе А23. (При работе в мостовом моно режиме он является плюсовым терминалом АС).
Подсоедините акустический кабель без полоски или другой маркировки к плюсовому (Left +) терминалу на
усилителе А23. (При работе в мостовом моно режиме он является минусовым терминалом АС).
Подсоедините другой вывод кабеля с полоской или другой маркировкой к красному плюсовому (+) терминалу
на акустической системе.
Подсоедините другой вывод кабеля без полоски или другой маркировки к черному минусовому (-) терминалу
на акустической системе.
Не выполняйте никаких подсоединений к любому
из черных терминалов на усилителе А23.
ВАЖНОЕ ПРИМЕЧАНИЕ
ВНИМАНИЕ! - Ознакомьтесь перед тем, как приступить к работе в мостовом моно режиме
В случае конфигурации усилителя А23 для работы в мостовом моно режиме не подсоединяйте Ас с сопротивлением ниже
8 Ом. За более подробной информацией по данному вопросу обратитесь к разделу “Работа в мостовом моно режиме” главы
“Технические советы”. Для регулировки уровня в мостовом режиме используйте регулятор усиления правого канала.
