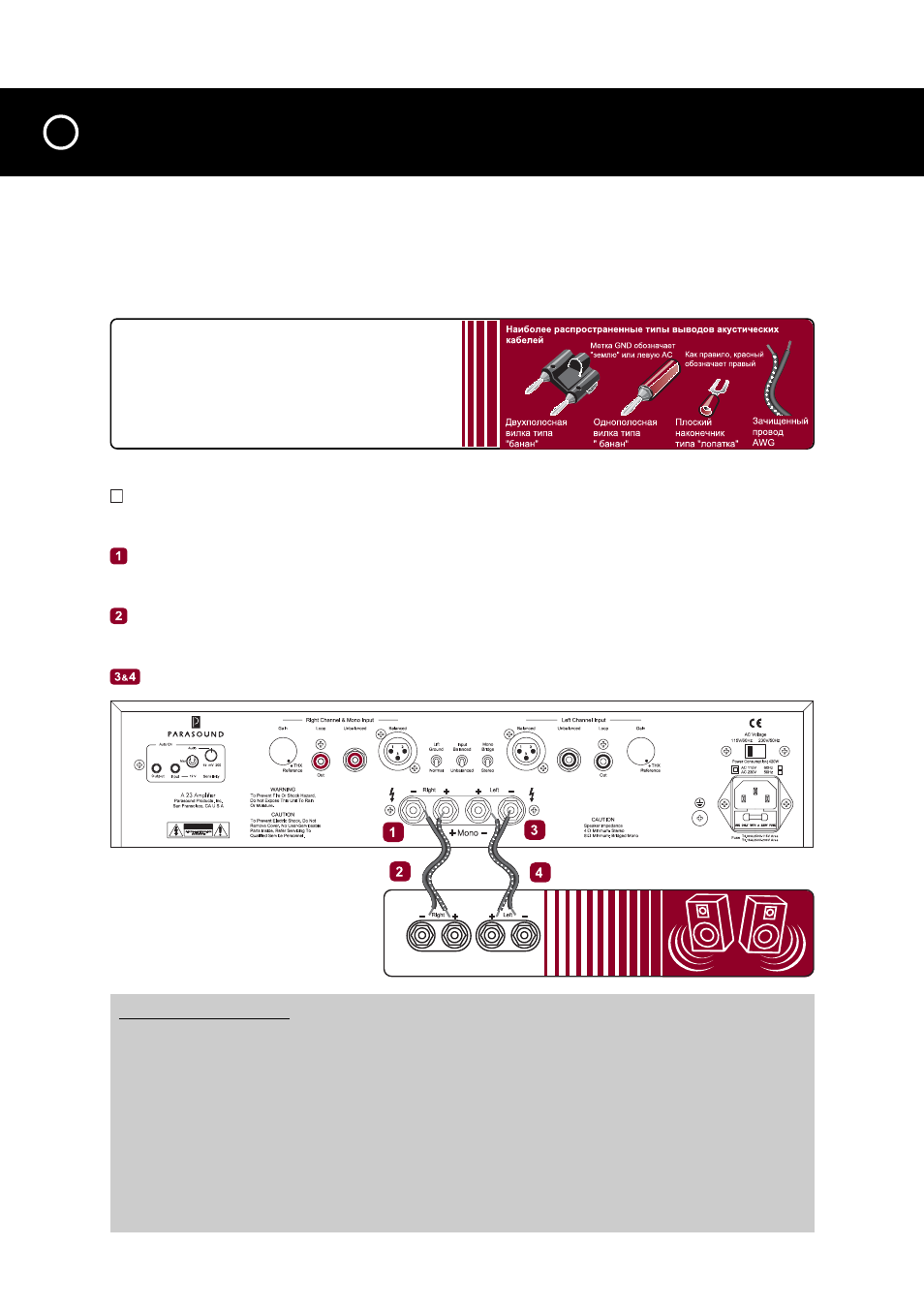

ПОДСОЕДИНЕНИЕ АКУСТИЧЕСКИХ СИСТЕМ К А23
Терминалы для подключения АС
5-канальные клеммы для подключения АС на задней стенке А23 совместимы с большей частью выводов
существующих акустических кабелей, в т.ч. одно- и двухполюсных вилок типа “банан”, 1/4`` плоских
наконечников типа “лопатка” и неизолированных проводов. За более подробной информацией относительно
подключения неизолированных акустических кабелей обратитесь к главе “Технические советы”.
Необходимое оборудование:
• 2 акустических кабеля толщиной AWG 16 или
выше с выводами типа “банан”, “лопатка” или
неизолированными выводами.
• Акустические системы или селектор АС.
Предварительные операции
Отключите питание всех компонентов вашей аудиосистемы.
Подсоединения
Вставьте кабель с полоской или другой меткой в красный правый (плюсовой) (Right +) терминал для подключения
АС на 23. Вставьте кабель без полоски или другой метки в черный правый (минусовый) (Right -) терминал для
подключения АС на А23.
Вставьте другой конец кабеля с полоской или другой меткой в красный правый (плюсовой) (Right +) терминал
на акустической системе. Вставьте другой конец кабеля без полоски или другой метки в черный правый
(минусовый) (Right -) терминал на акустической системе.
Повторите шаги 1 и 2 для подключения левого канала.
C A U T I O N
АС
ВАЖНОЕ ПРИМЕЧАНИЕ
Соблюдайте полярность при подсоединении АС
Под полярностью подсоединений подразумевается правильность подключения и плюсовым (+) и минусовым (-)
клеммам. На акустических кабелях имеется маркировка в виде надписей или полосок на изоляционной оплетке с
тем, чтобы пользователь знал, какой из кабелей подсоединен к плюсовому (+), а какой - к минусовому (-) терминалу.
С помощью данной маркировки обеспечивается правильная полярность подсоединения для обоих каналов.
Длина и диаметр (толщина) акустических кабелей
При выборе акустических кабелей придерживайтесь следующих рекомендаций:
• Старайтесь минимизировать длину акустических кабелей.
• Используйте кабели с большим диаметром сечения.
Для расстояния прокладки свыше 15 м (50 футов) используйте акустические кабели с номинальным значением
AWG 14 или ниже. Чем меньше значение AWG, тем больше диаметр сечения кабеля.
• Не используйте акустические кабели с диаметром сечения тоньше 16 AWG.
• Старайтесь использовать для обоих каналов кабели одинаковой длины.
