ДИАГНОСТИКА СИСТЕМЫ ЗАРЯДКИ
Подключите прибор к АКБ
1.
Подключите черный зажим к отрицательному (–) контакту АКБ.
2. Подключите красный зажим к положительному (+) контакту АКБ.
3.
Запустите двигатель и удерживайте обороты холостого хода на частоте 1200-
1500
об/мин и наблюдайте за показаниями прибора. (См. рис 4 или рис.5)

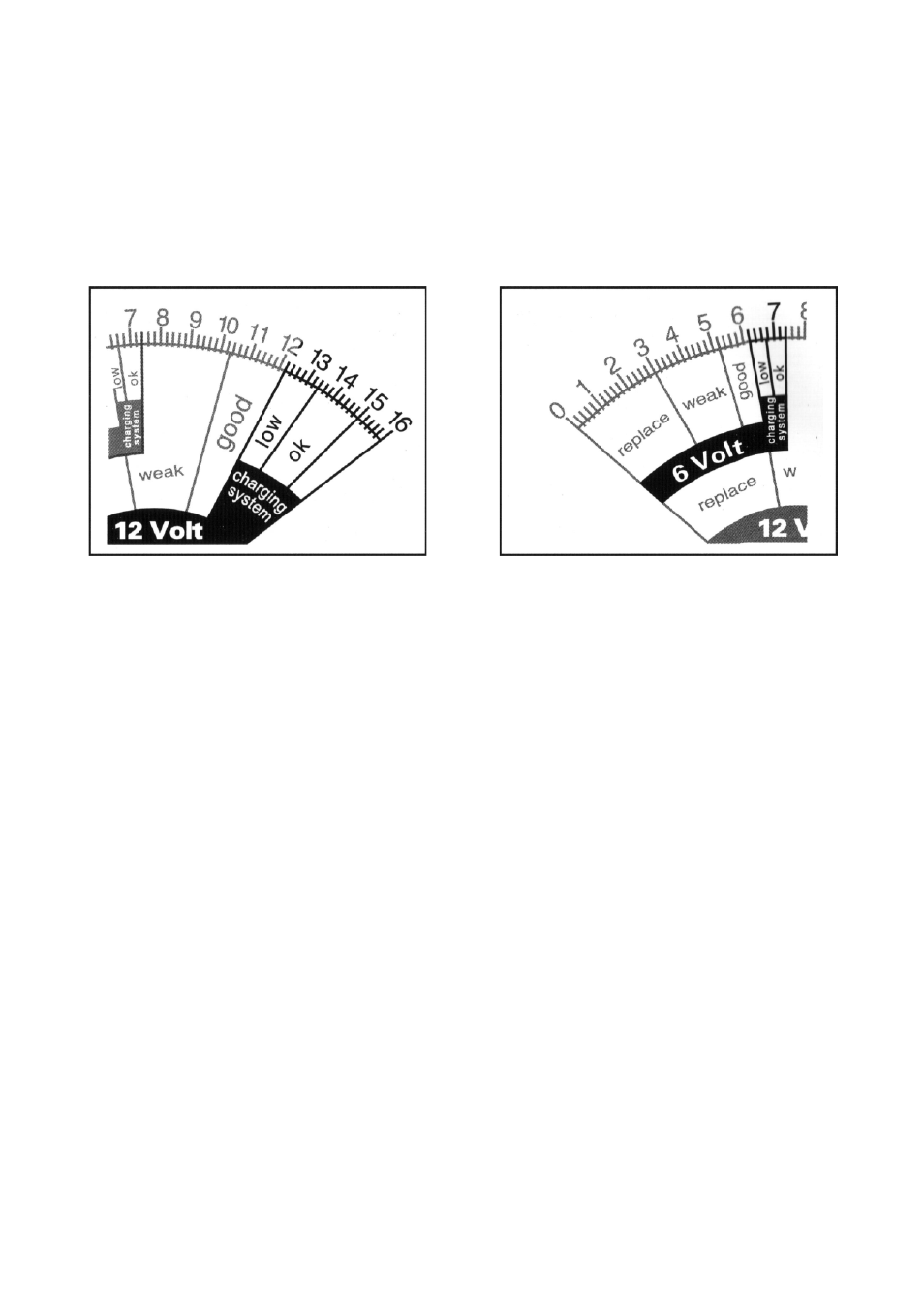

Рис. 4 Результаты диагностики 12В
системы зарядки
Рис. 5 Результаты диагностики 6В
системы зарядки
РЕЗУЛЬТАТЫ ДИАГНОСТИКИ СИСТЕМЫ ЗАРЯДКИ
OK –
При полном заряде батареи стрелка должна находиться в зеленой зоне OK.
LOW –
Показывает, что батарея не заряжается как надо и есть проблемы с системой
зарядки
RED ZONE(
КРАСНЫЙ СЕКТОР) (выше 15В или 7,5В в зависимости от типа АКБ) –
показывает, что напряжение системы зарядки слишком велико. Может быть повреж-
дена электрика автомобиля.
Решение по замене генератора или другого электрооборудования не должно бази-
роваться исключительно на результатах диагностики. Обратитесь к подходящей сер-
висной инструкции автомобиля для дополнительных сведений о диагностики.
