OTC Tools 3181 - Инструкция (Страница 4)

ДИАГНОСТИКА АКБ
Температура батареи
Наиболее точные результаты будут получены при температуре примерно
22
°С. При проведении диагностики в температурном диапазоне от 6° до
22
°С добавляйте к результатам по 0,1 В через каждые 4°С. При проведе-
нии диагностики в температурном диапазоне от 22 °С до 38°С вычитайте из
результатов по 0,1 В через каждые 4 °С.
Подключите прибор к батарее (см. рис. 1).
1.
Подключите черный зажим к отрицательному (–) контакту АКБ.
2.
Подключите красный зажим к положительному (+) контакту АКБ.
ПРИМЕЧАНИЕ
Убедитесь что оба зажима имеют хороший контакт с клеммами АКБ. В случае необ-
ходимости, перемещайте зажимы для улучшения контакта.

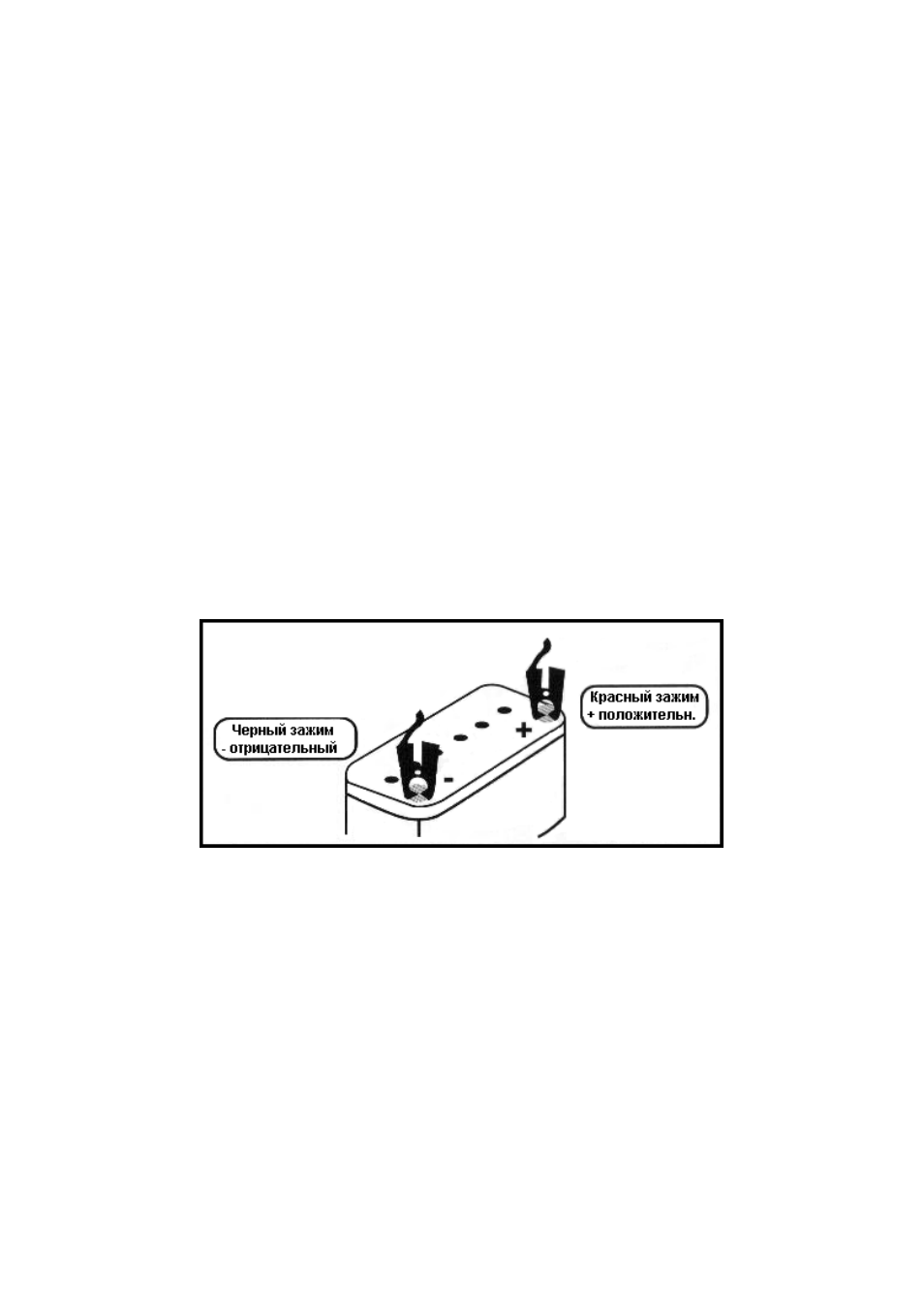

Рис.1. Подключение
3.
Нажмите и удерживайте переключатель LOAD SWITCH в течение 10 сек.
4. Удерживая переключатель LOAD SWITCH посмотрите показания прибора (см. рис.
2
или 3).
5.
Отпустите переключатель LOAD SWITCH сразу же после просмотра результатов.
6.
Отсоедините красный зажим от батареи.
7.
Отсоедините черный зажим от батареи.
ПРИМЕЧАНИЕ
Если существует вероятность, что стрелка прибора находится в секторе REPLACE
(
ЗАМЕНА) по причине разряда АКБ из-за оставленных включенными фар, либо дру-
гого электрооборудования, полностью зарядите батарею и повторите проверку.
