Инструкция по установке GEM-P1632

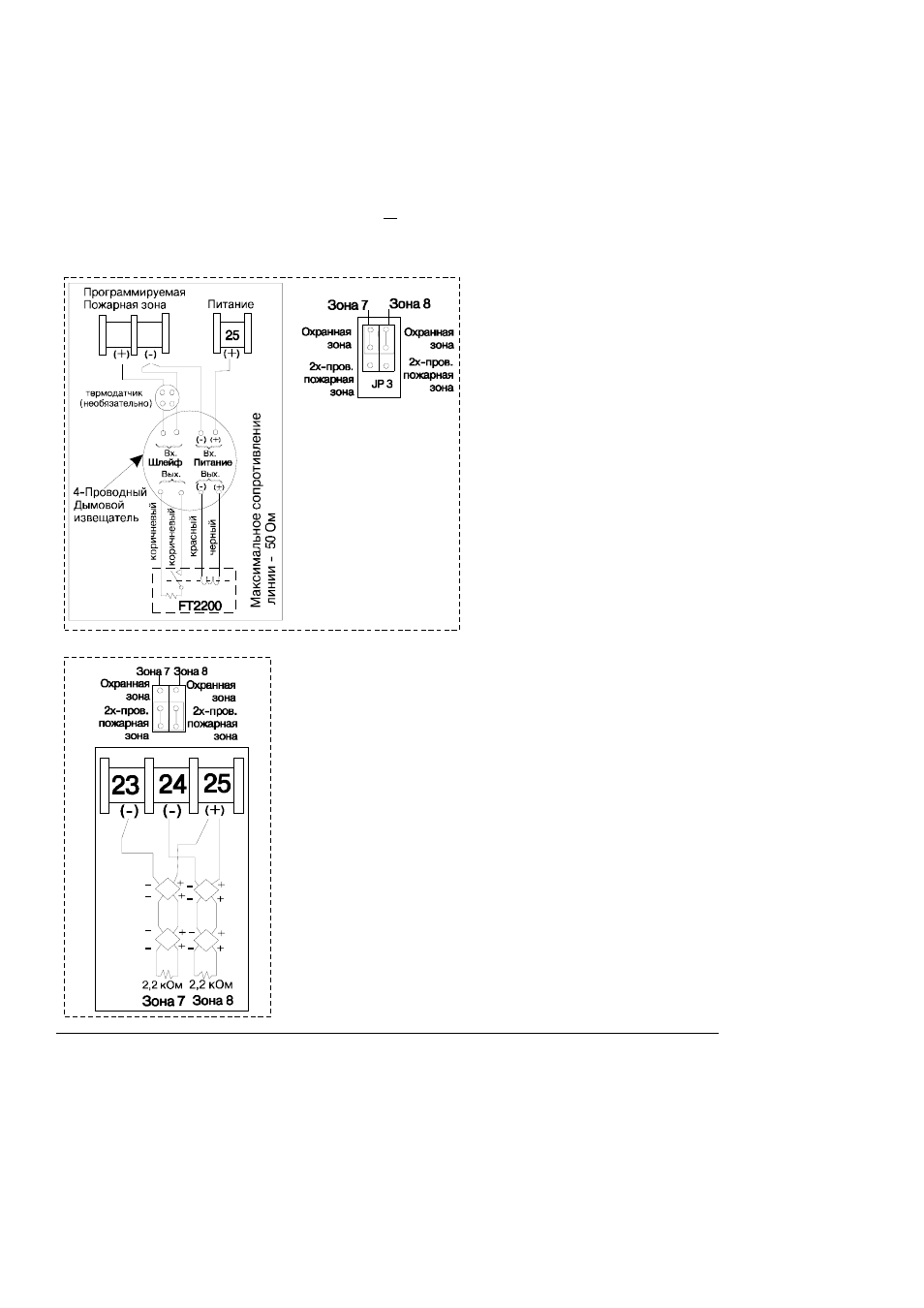

ПОДКЛЮЧЕНИЕ 4-Х ПРОВОДНЫХ ДЫМОВЫХ ИЗВЕЩАТЕЛЕЙ
К панели GEM-P1632 могут быть подключены
4-проовдные дымовые извещатели (12 В
пост. тока). При их использовании запрограм-
мируйте зону, к шлейфу которой подключают-
ся извещатели такого типа, как «Пожарную»
(НЕ программируйте опцию «Зона с 2-
проводными дымовыми извещателями»).
При использовании зон 7 и 8 установите
перемычки JP3 в верхнее положение (см.
рис. слева).
4-проводные дымовые извещатели могут
подключаться к любой из 32 зон в соответст-
вии с приведенной схемой.
ПОДКЛЮЧЕНИЕ 2-Х ПРОВОДНЫХ ДЫМОВЫХ ИЗВЕЩАТЕЛЕЙ
2-проводные дымовые извещатели подключаются только к
зонам 7 и 8. При их использовании Зоны 7 и 8 необходимо
программировать как «Пожарные».
Установите перемычки JP3 в нижнее положение и подклю-
чите извещатели в соответствии с приведенной слева схе-
мой.
