Инструкция по эксплуатации NAPCO GEM-P1632EX установка
Страница 12
10
L
NAPCO Security Systems
X
Инструкция по установке GEM-P1632

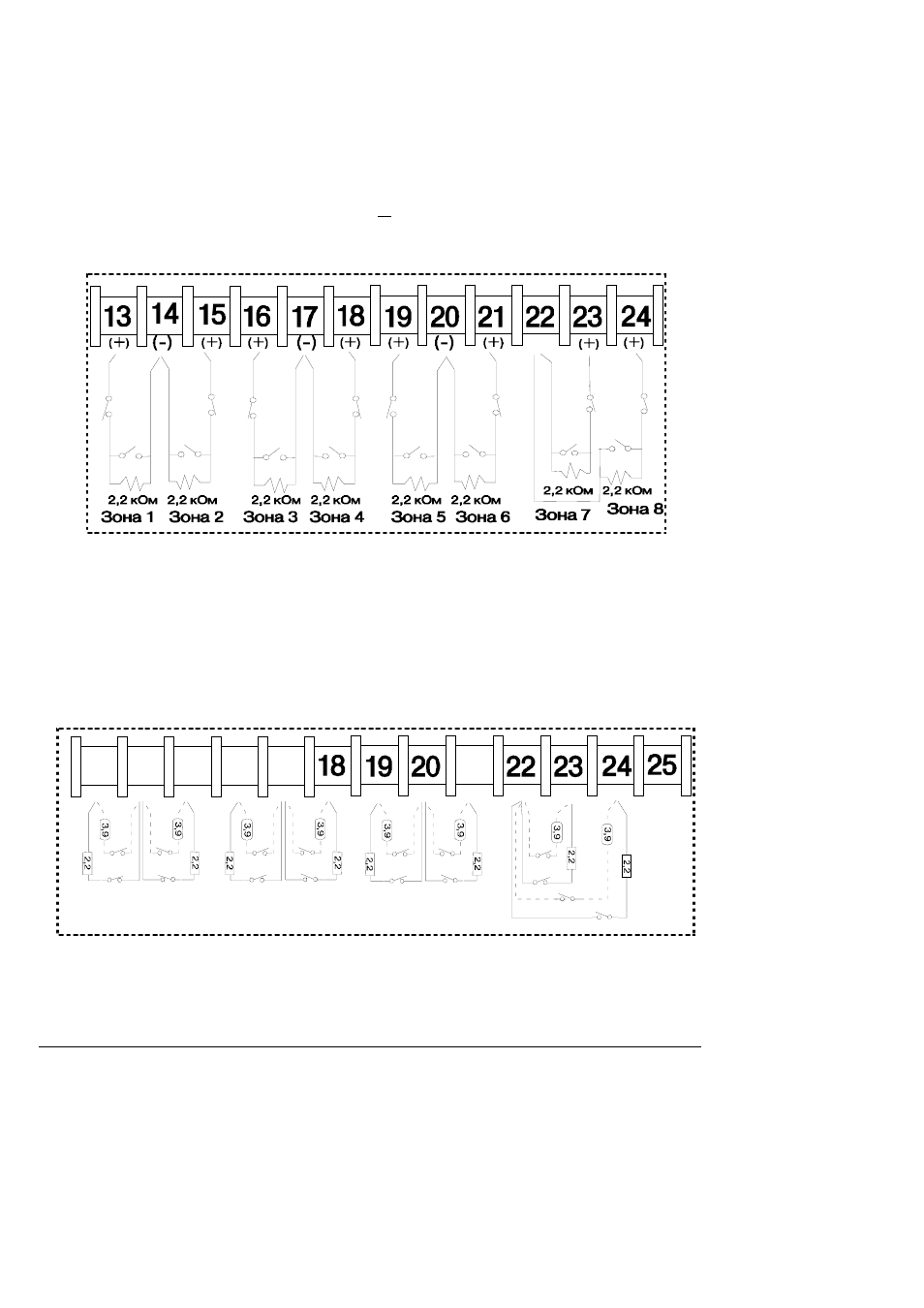

СТАНДАРТНОЕ ПОДКЛЮЧЕНИЕ ШЛЕЙФОВ СИГНАЛИЗАЦИИ (12В пост.тока, 5 мА)
(-)
Базовая конфигурация контрольной панели GEM-P1632 обеспечивает подключение 8 шлейфов, подключаемых к клем-
мам 13-24. При этом нормально-открытые (Н/О)устройства подключаются к шлейфу параллельно, а нормально-
закрытые (Н/З) устройства - последовательно. К каждому шлейфу подключайте оконечный резистор
(2,2 кОм), если только зона не запрограммирована как «Зона без оконечного резистора». Программирование шлейфов
см. в «Инструкции по программированию GEM-P1632»)
ПОДКЛЮЧЕНИЕ ШЛЕЙФОВ СИГНАЛИЗАЦИИ ПО МЕТОДУ ZONE DOUBLING
(ТОЛЬКО ДЛЯ ШЛЕЙФОВ С НОРМАЛЬНО-ЗАКРЫТЫМИ УСТРОЙСТВАМИ)
21
14 15 16 17
( - )
( - )
( - )
( - )
( + )
( + )
( + )
( + )
( + )
( + )
( + )
( + )
13
( + )
E
E
Z
Z
Зона 1
Зона 2
Зона 9
Зона 10
E
E
Z
Z
Зона 3
Зона 4
Зона 11
Зона 12
E
E
Z
Z
Зона 5
Зона 6
Зона 13
Зона 14
E
E
Z
Z
Зона 7
Зона 16
Зона 8
Зона 15
Базовое количество шлейфов (8) панели GEM-P1632 можно увеличить до 16 без использования модулей расширения
EZM . Для этого запрограммируйте опцию «Расширение зон методом Zone Doubling» и подключите шлейфы в соответ-
ствии с приведенной выше схемой. При таком варианте расширения в шлейфы могут включаться ТОЛЬКО нормально-
закрытые устройства. В качестве оконечных используются резисторы 2,2 кОм(Е) и 3,9 кОм(Z).
