Инструкция по установке GEM-P1632

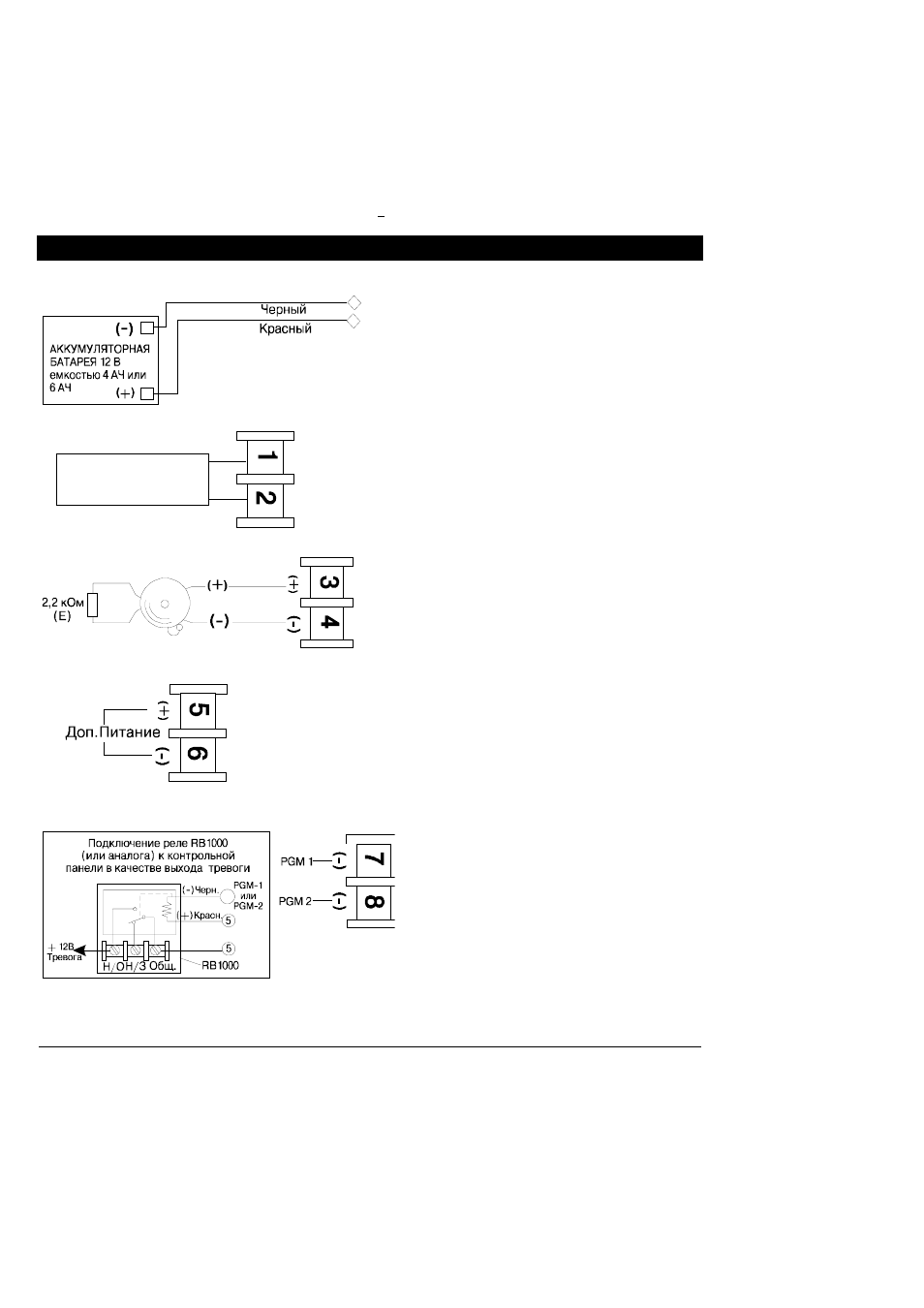

ВНЕШНИЕ ПОДКЛЮЧЕНИЯ
АККУМУЛЯТОРНАЯ БАТАРЕЯ
E1
E2
Красный (+) и черный (-) провода на плате подсоединяйте
к аккумуляторной батарее 12 В емкостью 4-6 АЧ, являю-
щейся резервным источником питания в случае пропада-
ния основного питания переменного тока.
ТРАНСФОРМАТОР
Напряжение 16,5 В/ 50 Гц
через трансформатор
220 В/ 16,5 В
Питание от основной сети переменного тока через трансформатор
подается на клеммы 1 и 2. Используйте провода сечением #18 и ме-
нее и длиной не более 4,5 м.
ВНИМАНИЕ: Подключение панели к основной сети переменного тока
без трансформатора ЗАПРЕЩЕНО!
СИРЕНА/ЗВОНОК
Устройства звукового оповещения (сирены, громкоговори-
тели, звонки) подключайте к клеммам 3 и 4.
ДОПОЛНИТЕЛЬНОЕ ПИТАНИЕ
Клеммы 5 и 6 используйте для подачи питания (12 В
постоянного тока) на извещатели (датчики движения,
разбития стекла и пр.).
ПРОГРАММИРУЕМЫЕ ВЫХОДЫ
PGM1 и PGM2 - отрицательные по напряжению выхо-
ды, активация которых зависит от запрограммированных
опций (см. Инструкцию по программированию GEM-
P1632). Подключайте дополнительные устройства кон-
троля к клемме 5 («+») и к одному из выходов PGM («-»,
клеммы 7 или 8).
На схеме в качестве примера приведено подключение к
выходам PGM релейного модуля RB1000.
