ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
72
rus
Откройте патрон плавкого предохранителя и осмотрите полоску серебристого цвета внутри плавкого
предохранителя. Если она разорвана, замените предохранитель. Замените плавкий предохранитель
новым предохранителем того же номинала.

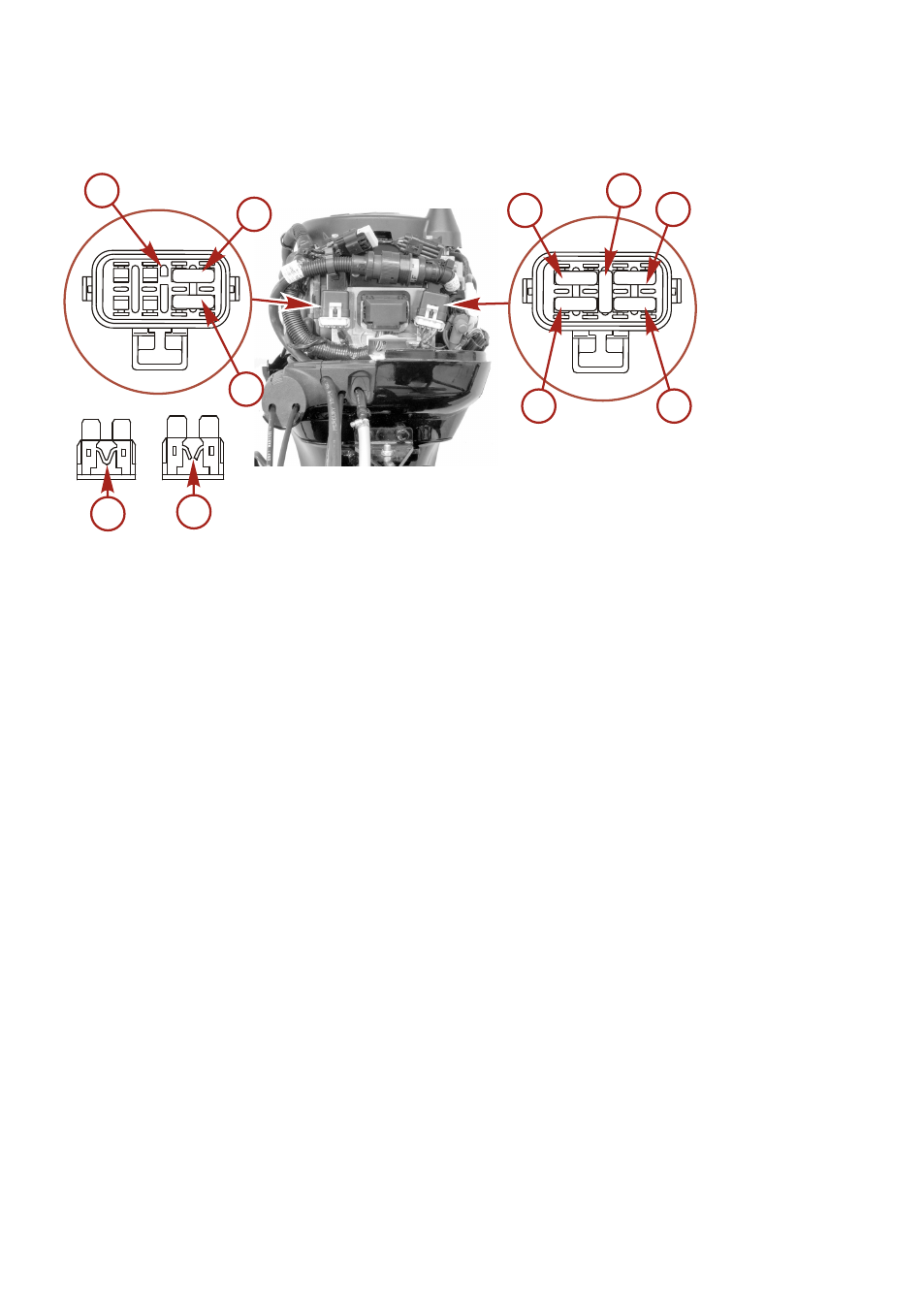

a -
Прорезь для запасного плавкого предохранителя
b -
Диагностическая цепь, 4-контактный разъем - плавкий предохранитель 2 А
c -
Цепь шины данных SmartCraft - предохранитель 5 А
d -
Главная цепь - плавкий предохранитель 25 А
e -
Запасной плавкий предохранитель 20 А
f -
Главное реле/вспомогательная аппаратура - плавкий предохранитель 15 А
g -
Цепь катушки зажигания - плавкий предохранитель 20 А
h -
Топливный насос/управление воздухом в режиме холостого хода/цепь впрыска топлива - плав‐
кий предохранитель 20 А
i -
Сгоревший плавкий предохранитель
j -
Исправный плавкий предохранитель
Проверка зубчатого ремня привода распределительного вала
1.
Осмотрите зубчатый ремень привода распределительного вала и попросите уполномоченного
дилера заменить его, если будет обнаружена любая из перечисленных ниже проблем.
a. Трещины на задней поверхности ремня или в основании его зубьев.
b. Чрезмерный износ в основании зубьев.
c. Разбухание резины от масла.
d. Загрубевшие поверхности ремня.
20
15
25
20
2
5
j
i
a
b
c
d
e
f
g
h
20
41005
