УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
rus
91

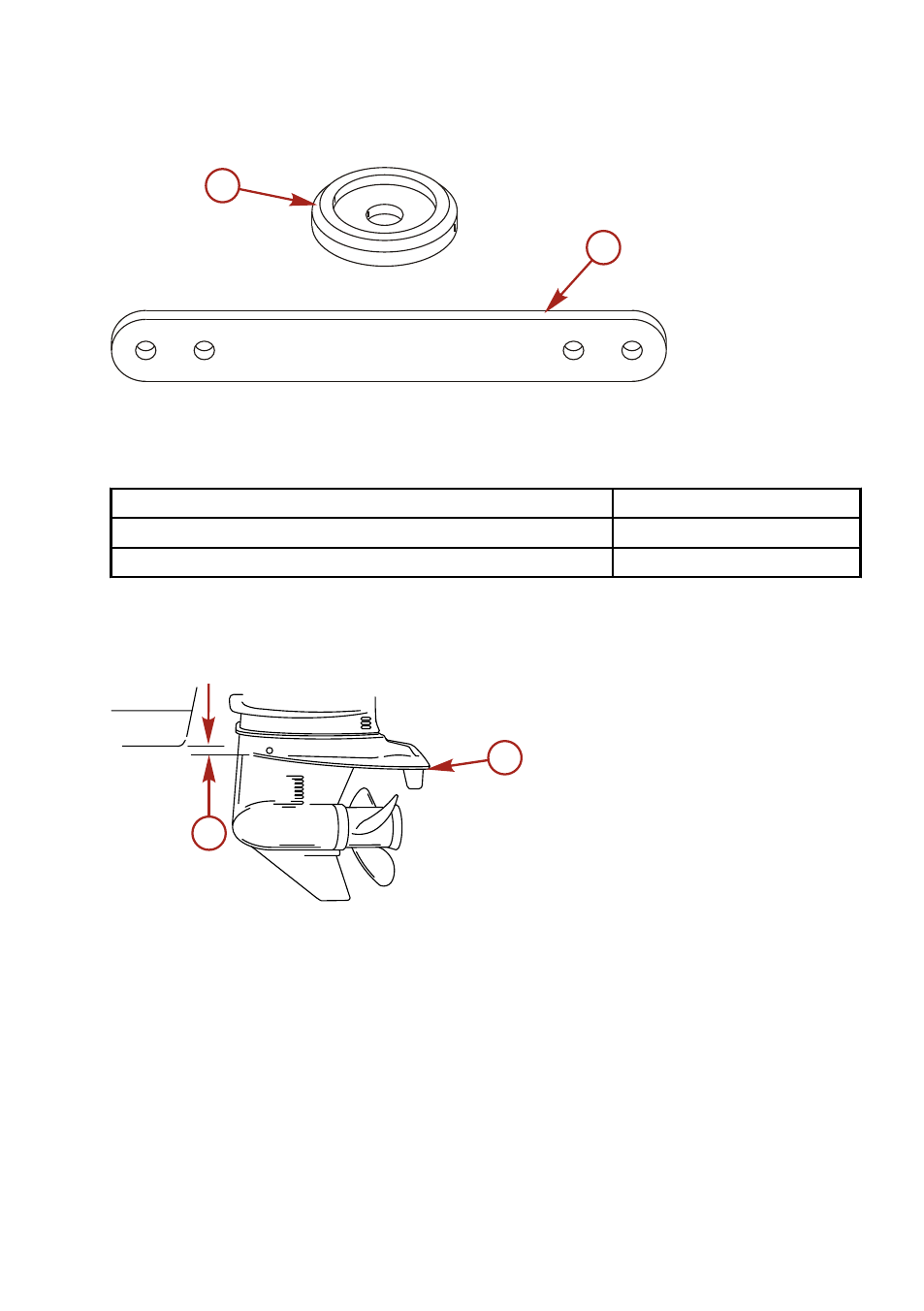

ПРИМЕЧАНИЕ: На усиливающей накладке транца имеются внутренние отверстия для нижних болтов
транца и наружные отверстия для верхних болтов транца.
a -
Крупная шайба транца
b -
Усиливающая накладка транца
Описание
Номер детали
Крупная шайба транца
67-896392
Усиливающая накладка транца
67-896305
Прикрепление подвесного двигателя к транцу
1.
Установите двигатель так, чтобы антивентиляционная пластина находилась на одной линии или
на расстоянии 25 мм (1 дюйм) ниже днища лодки.
a -
Антивентиляционная пластина
b -
25 мм (1 дюйм)
2.
Нанесите судовой герметик на стержни болтов, но не на резьбу.
3.
Прикрепите подвесной двигатель с помощью поставляемого крепежного оборудования. Затяните
контргайки с указанным моментом затяжки.
a
b
20860
a
b
8045
