УСТАНОВКА ПОДВЕСНОГО ДВИГАТЕЛЯ
rus
97

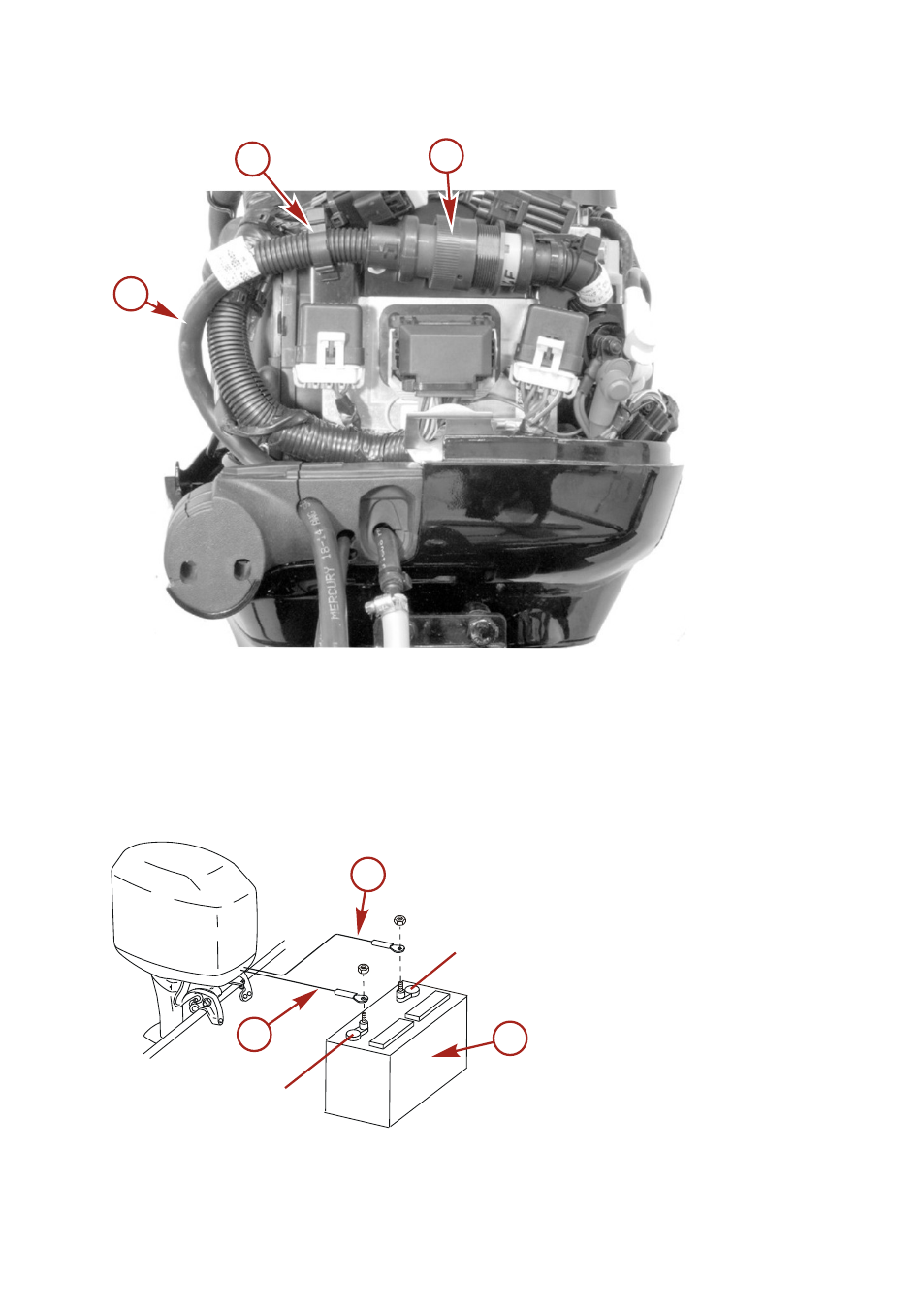

Присоедините 14-контактный разъем к проводке двигателя и закрепите проводку фиксатором.
a -
Жгут проводов дистанционного управления
b -
Фиксатор
c -
14-контактный разъем
РАЗЪЕМЫ КАБЕЛЯ АККУМУЛЯТОРНОЙ БАТАРЕИ
Одинарный подвесной двигатель
a -
Красная втулка - положительная
клемма (+)
b -
Черная втулка - отрицательная
клемма (-)
c -
Пусковая аккумуляторная бата‐
рея
a
b
c
41014
(+)
(-)
b
a
c
15496
